产品概述
挤压成型镁棒对应 GB/T 17731-2015 圆棒状挤压镁阳极，国标列出 8 档直径 14.0～51.4 mm，钢芯直径 2.0～4.8 mm，单重 0.28～3.72 kg/m，按长度切断或成盘供货。截面尺寸分普通级（±0.5 mm）和高精级，合同未注明时按普通级供货；挤压阳极钢芯不镀锌，材质由供需双方协商。
华宇镁业以镁合金熔炼、铸造和挤压为主业。挤压成型镁棒适用于热水器、换热器和水箱等需要小直径阳极的部位，也可作小口径管道、套管内和高电阻率土壤中的补充阳极，牌号可选 AZ31B、AZ63B 或 M1C。本品是成品阳极，与加工用的半连续铸造镁棒分开订货；用于热水器时，接口和长度按整机配置，可参见热水器用镁棒。
产品特点
- 国标 8 档直径 14.0～51.4 mm
- 钢芯直径 2.0～4.8 mm
- 按长度切断供货
- 普通级、高精级两种精度
适用范围
- 热水器、换热器和水箱
- 小口径管道、套管内
- 高电阻率土壤中的补充保护

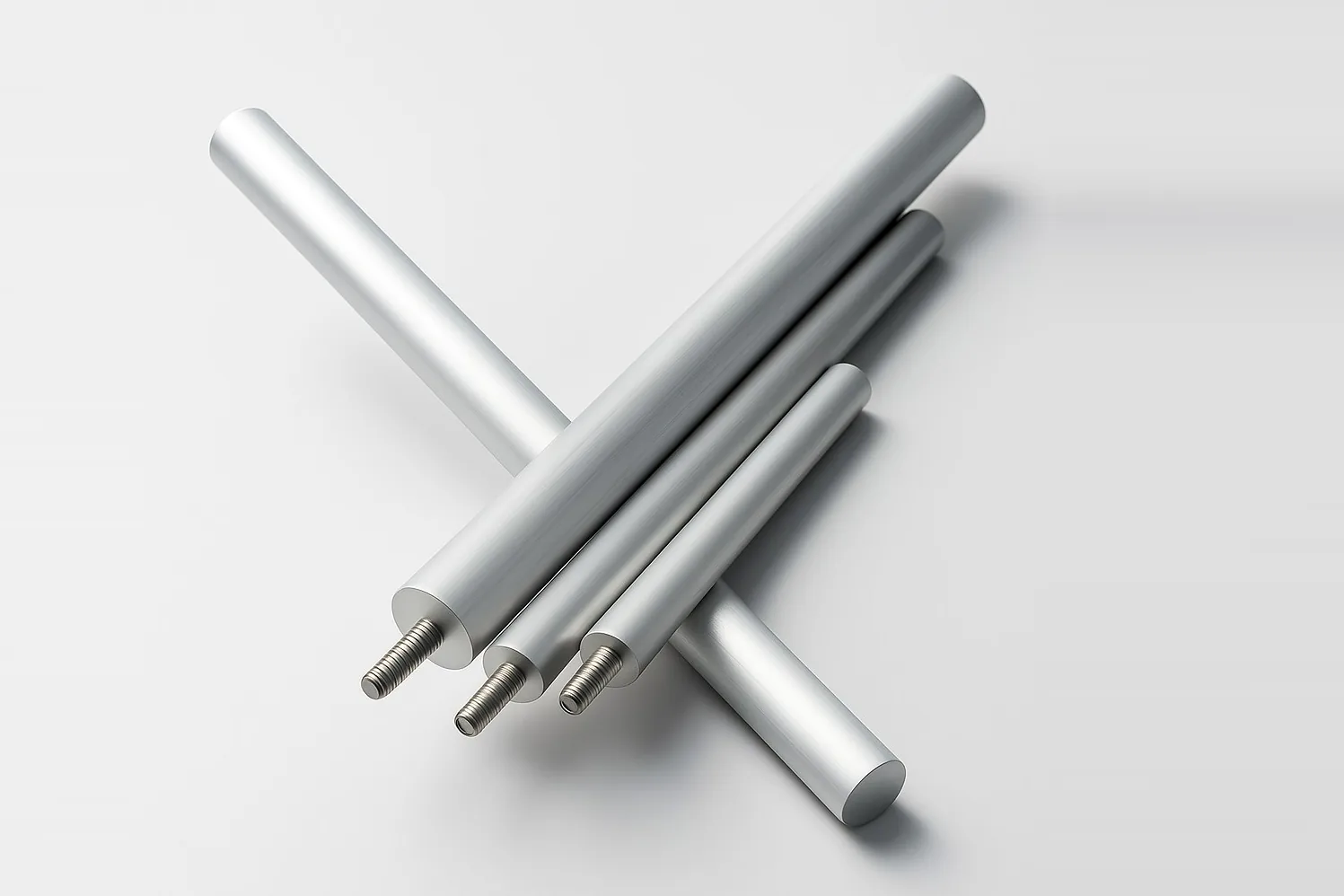

结构与钢芯
- 截面尺寸偏差普通级 ±0.5 mm、高精级 0/−0.3～−0.5 mm（表 9）；长度偏差 +4～+10 mm（表 10）；同心度、弯曲度见表 13、表 14。
- 挤压阳极钢芯不镀锌，材质由供需双方协商。
规格参数
执行 GB/T 17731-2015《镁合金牺牲阳极》，常用牌号 AZ31B、AZ63B、M1C。
GB/T 17731-2015 表4 圆棒状挤压镁阳极外形尺寸和单重
| A（直径）mm | B（钢芯直径）mm | 单重 kg/m |
|---|---|---|
| 14.0 | 2.0 | 0.28 |
| 16.0 | 2.0 | 0.37 |
| 19.1 | 3.4 | 0.55 |
| 21.3 | 3.4 | 0.68 |
| 26.7 | 3.4 | 1.00 |
| 33.4 | 3.4 | 1.60 |
| 39.6 | 4.8 | 2.23 |
| 51.4 | 4.8 | 3.72 |
GB/T 17731-2015 表9 圆棒状挤压镁阳极截面尺寸偏差（mm）
| 直径 A | 普通级偏差 | 高精级偏差 | 钢芯直径 B 偏差 |
|---|---|---|---|
| 10～18 | ±0.5 | 0 / −0.3 | ±0.04 |
| >18～30 | ±0.5 | 0 / −0.4 | ±0.04 |
| >30～80 | ±0.5 | 0 / −0.5 | ±0.04 |
GB/T 17731-2015 表10 圆棒状挤压镁阳极长度偏差（mm）
| 长度 L | 75～610 | >610～4000 | >4000～9000 | >9000 |
|---|---|---|---|---|
| 长度偏差 | +4.0 / 0 | +6.0 / 0 | +8.0 / 0 | +10.0 / 0 |
GB/T 17731-2015 表13 圆棒状镁阳极的同心度（mm）
| 直径 D | 12～33 | >33～40 | >40～50 | >50～60 | >60～70 | >70～80 | >80～100 | >100～120 | >120～150 |
|---|---|---|---|---|---|---|---|---|---|
| 同心度 | 0.6 | 0.9 | 1.2 | 1.4 | 1.8 | 2.0 | 2.4 | 3.0 | 3.6 |
GB/T 17731-2015 表14 圆棒状镁阳极的弯曲度（mm，不大于）
| 直径 D | 普通级·每米 | 普通级·全长 | 高精级·每米 | 高精级·全长 | 超高精级·每米 | 超高精级·全长 |
|---|---|---|---|---|---|---|
| 10.00～20.00 | 2.5 | 2.5×L | 1.5 | 1.5×L | 1.0 | 1.0×L |
| >20.00～40.00 | 4.0 | 4.0×L | 2.5 | 2.5×L | 1.5 | 1.5×L |
| >40.00～80.00 | 6.0 | 6.0×L | 4.0 | 4.0×L | 2.0 | 2.0×L |
长度不足 1 m 时按 1 m 计算；合同未注明精度等级时按普通级供货。
表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。
化学成分与电化学性能
GB/T 17731-2015 表15 镁阳极的化学成分（质量分数，%）
| 牌号 | Mg | Al | Zn | Mn | Fe | Cu | Ni | Si | Ce | Zr | Ca | Be | Ti | 其他元素·单个 | 其他元素·总计 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AZ63B | 余量 | 5.3~6.7 | 2.5~3.5 | 0.15~0.60 | 0.003 | 0.01 | 0.002 | 0.08 | — | — | — | — | — | — | 0.30 |
| AZ31B | 余量 | 2.5~3.5 | 0.60~1.4 | 0.20~1.0 | 0.003 | 0.01 | 0.001 | 0.08 | — | — | 0.04 | — | — | 0.05 | 0.30 |
| M1C | 余量 | ≤0.01 | — | 0.50~1.3 | 0.01 | 0.01 | 0.001 | 0.05 | — | — | — | — | — | 0.05 | 0.30 |
Fe、Cu、Ni、Si、Ce、Zr、Ca、Be、Ti 及其他元素为杂质元素上限（不大于）。
GB/T 17731-2015 表16 镁阳极的电化学性能（土壤介质）
| 牌号 | 开路电位 −V (Cu/CuSO₄) | 闭路电位 −V (Cu/CuSO₄) | 实际电容量 A·h/kg | 电流效率 % |
|---|---|---|---|---|
| AZ63B | 1.57~1.67 | 1.52~1.57 | ≥1210 | ≥55 |
| AZ31B | 1.57~1.67 | 1.47~1.57 | ≥1210 | ≥55 |
| M1C | 1.77~1.82 | 1.64~1.69 | ≥1100 | ≥50 |
镁阳极在土壤中的电化学性能应符合表 16 的规定；淡水、海水中的电化学性能由供需双方协商确定。
参比电极为饱和硫酸铜电极（Cu/CuSO₄），电位数值为负值。
GB/T 17731-2015 表A.1 土壤中或浸水钢铁结构最小阴极保护电位（V）
| 被保护结构 | 饱和硫酸铜参比电极 | 饱和甘汞参比电极 | 氯化银参比电极 |
|---|---|---|---|
| 钢铁（土壤或淡水） | −0.85 | −0.778 | −0.75 |
| 钢铁（硫酸盐还原菌） | −0.95 | −0.878 | −0.85 |
选型与安装
选型要点
- 按所需输出电流和安装空间选直径；长度按设备尺寸。
- 合同注明精度等级，未注明按普通级供货。
需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。
安装要点
- 两端或钢芯露出端与结构可靠连接；水中使用不涂漆。
质量与供货
每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。
随货文件与标志
- 阳极上标志或标签：供方检印、供方名称与商标、牌号、生产方法、规格（含精度）、批号。
- 每批附质量证明书：供方信息、产品名称、牌号、规格、生产方法、批号、净重和件数、各项检验结果、生产日期、本标准编号。
- 运输、贮存防止雨淋受潮，不得沾染油污、油漆，不接触酸、碱、盐。
华宇镁业按国标组织出厂检验并出具质量证明书；需方要求按批检测接触电阻或提供第三方检测报告时，请在合同中注明。
展开国标条文：型号标记、检验项目与抽样、质量要求
本产品执行 GB/T 17731-2015《镁合金牺牲阳极》（2015-09-11 发布，2016-04-01 实施，代替 GB/T 17731-2009）。适用于在土壤、淡水及海水等介质中工作的金属（主要是钢质）设施采用阴极保护用的铸造、挤压方法生产的镁阳极。
牌号与代号：AZ63B（铸造、挤压）；AZ31B（挤压）；M1C（铸造、挤压（高电位））。生产方法代号：C 铸造、E 挤压；形状代号：S 梯形、D D 形、B 棒状（圆棒、矩形棒）。
型号表示：生产方法代号 — 牌号 — 重量（铸造，kg）或直径（挤压，mm） — 形状代号，GB/T 17731—2015。示例：C—AZ63B—10—S，GB/T 17731—2015：铸造 AZ63B 合金、10 kg 梯形镁阳极；E—AZ31B—20—B，GB/T 17731—2015：挤压 AZ31B 合金、直径 20 mm 的圆棒状镁阳极。
本产品常用型别 / 牌号：AZ31B、AZ63B、M1C；其他型别按项目规格书供货。
GB/T 17731-2015 表17 取样规定
| 检验项目 | 取样规定 |
|---|---|
| 外形尺寸和重量 | 每批任取 5 支（挤压镁阳极任取 5 段，每段 2 m） |
| 同心度、弯曲度 | 每批任取该批总支数的 0.1%，但不少于 3 支（圆棒状阳极） |
| 化学成分 | 生产方可在熔融状态取样；仲裁取样每批任取 1 支（挤压取 2 m，圆棒状铸造取 5 支），钻孔法取样避开钢芯、不少于 5 点，取样量不少于 100 g |
| 电化学性能 | 每批任取 1 支（挤压镁阳极任取 2 m，圆棒状铸造镁阳极任取 5 支） |
| 接触电阻 | 每批任取 1 支（挤压镁阳极任取 2 m） |
| 表面质量 | 逐支进行或逐盘进行 |
组批与抽样：每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。
质量要求
- 铸造镁阳极表面不应存在毛刺、裂纹、气孔、夹杂物等影响使用的缺陷。
- 挤压镁阳极表面清洁，允许有不影响使用的压伤、碰伤、压坑、气泡、气孔、擦伤和划伤，缺陷深度不超过直径的允许负偏差；每米长度允许不超过 3 个直径 ≤1 mm 的氧化夹杂、不超过 2 个直径 ≤2 mm 的气泡。
- 铸造镁阳极钢芯材质符合 GB/T 912 或 GB 1499.1；挤压阳极钢芯材质由供需双方协商。
- 铸造镁阳极钢芯表面镀锌，呈银白色无斑痕；挤压镁阳极钢芯不需镀锌。
- 基体与钢芯之间不应有松动，接触电阻小于 0.001 Ω；钢芯规格及形状由供需双方协商。
常见问题
直径和长度怎么选？
按所需输出电流和安装空间选直径，长度按设备尺寸确定。国标列出 14.0～51.4 mm 共 8 档直径，对应钢芯直径 2.0～4.8 mm、单重 0.28～3.72 kg/m。
尺寸精度怎么约定？
截面尺寸偏差分普通级（±0.5 mm）和高精级（0/−0.3～0/−0.5 mm），长度偏差按长度分档为 +4～+10 mm。合同需注明精度等级，未注明按普通级供货。
和半连续铸造镁棒有什么区别？
本品是带钢芯的成品阳极，按国标规定的牌号和电化学性能要求供货；半连续铸造镁棒是加工用材料，未经材料与电化学性能确认不直接作阳极。两者分开订货，成品接口和检验要求分别确认。
询价需要提供哪些信息？
请提供合金及电化学要求、截面和长度、钢芯及连接端图、水质或土壤条件，以及成品或棒材供货方式与数量。交期和价格按规格、数量和检验要求确认。
安装要注意什么？
两端或钢芯露出端要与被保护结构可靠连接，保证电连接；在水中使用时阳极表面不涂漆。用于热水器时，接口和长度按整机配置。
