产品概述
镁阳极靠自身消耗向被保护钢结构输出保护电流，驱动电压高（开路电位 −1.57～−1.82 V，Cu/CuSO₄），主要用于土壤、淡水等电阻率较高的介质：埋地油气和供水管道、储罐底板外侧，淡水中的闸门、管道和换热设备，以及热水器、水箱内胆。镁阳极在海水中电流效率低，一般不推荐，海水工况需另行核算材料和保护方案。
产品执行 GB/T 17731-2015，牌号有 AZ63B、AZ31B（标准电位）和 M1C（高电位），生产方法分铸造和挤压。华宇镁业以镁合金熔炼、铸造和挤压为主业，供货铸造梯形、D 形阳极和挤压棒状、带状阳极，可配焊线或填包料套装。各形状、性能和供货配置的规格见 D型镁阳极、梯形镁阳极、高电位镁阳极、焊线镁阳极、套装镁阳极等页面。
产品特点
- AZ63B、AZ31B、M1C 三种牌号
- 铸造与挤压两种生产方法
- 梯形、D 形、棒状和带状外形
- 可配焊线电缆或填包料套装
适用范围
- 埋地油气、供水管道
- 储罐底板外侧
- 淡水中的闸门、管道和换热设备
- 热水器、水箱内胆

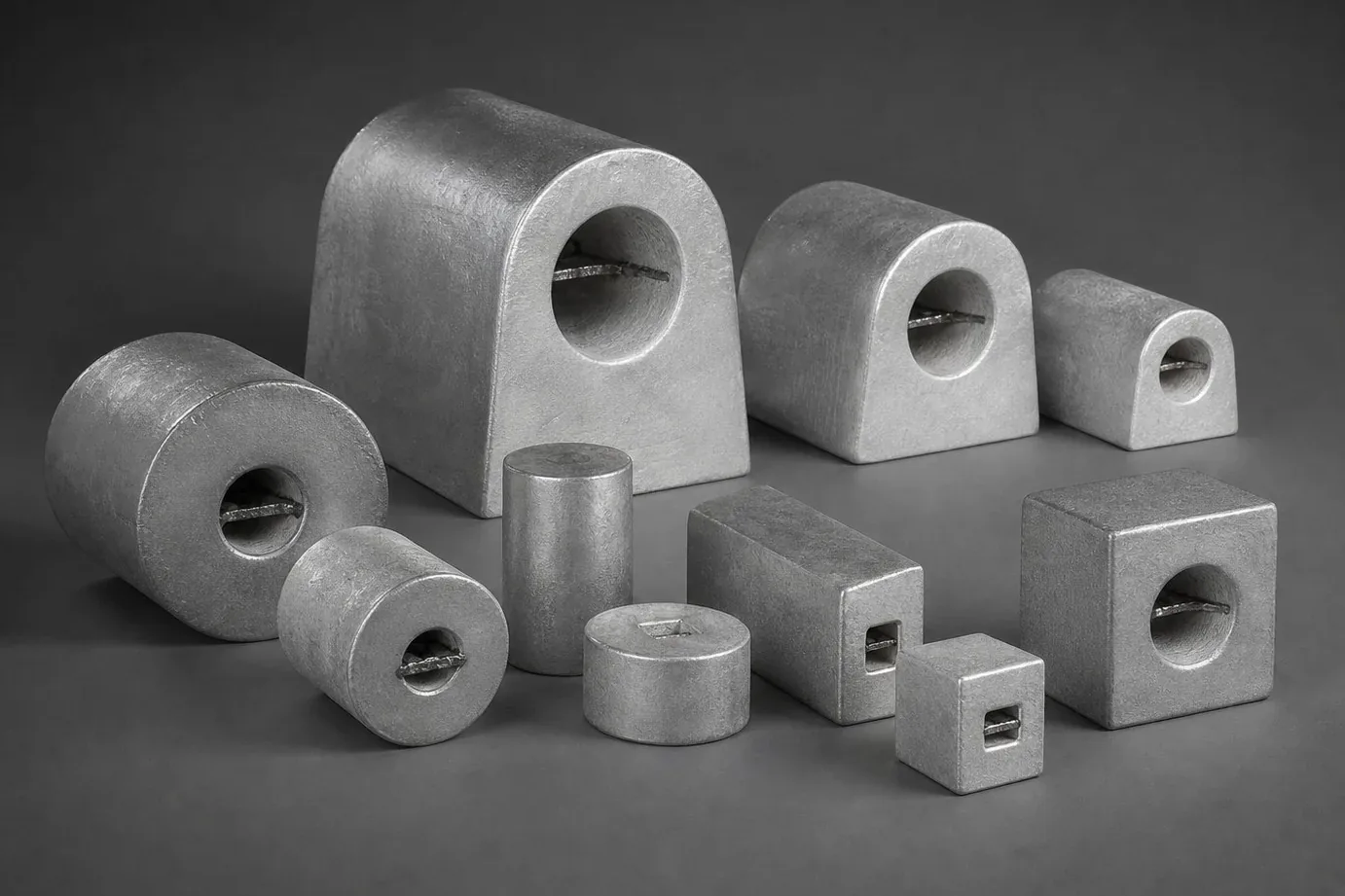

结构与钢芯
- 铸造阳极钢芯材质符合 GB/T 912 或 GB 1499.1，表面镀锌，钢芯与基体无松动、接触电阻 <0.001 Ω。
- 挤压阳极钢芯材质由供需双方协商，不需镀锌。
规格参数
执行 GB/T 17731-2015《镁合金牺牲阳极》，常用牌号 AZ63B、AZ31B、M1C。
a) 钢芯埋入式；b) 钢芯引出式
GB/T 17731-2015 表2 梯形镁阳极典型重量和外形尺寸
图 1 a) 型
| 重量 kg | A mm | B mm | H mm | L mm |
|---|---|---|---|---|
| 1.4 | 76.2 | — | 76.2 | 114.3 |
| 2.3 | 76.2 | — | 76.2 | 190.5 |
| 4.1 | 86.3 | 66 | 89 | 336 |
| 7.7 | 101.6 | 81.3 | 101.6 | 459 |
| 14.5 | 127 | 106.7 | 127 | 536 |
| 22.8 | 178 | 150 | 178 | 429 |
| 27.2 | 106 | 87 | 106 | 1524 |
图 1 b) 型
| 重量 kg | A mm | B mm | H mm | L mm |
|---|---|---|---|---|
| 2 | 72 | 52 | 52 | 350 |
| 4 | 95 | 75 | 75 | 350 |
| 8 | 95 | 75 | 75 | 700 |
| 11 | 110 | 90 | 88 | 700 |
| 14 | 120 | 100 | 102 | 700 |
| 22 | 150 | 130 | 125 | 700 |
GB/T 17731-2015 表3 D 形镁阳极典型重量和外形尺寸
| 重量 kg | A mm | B mm | C mm | R mm | H mm | I mm | J mm | K mm | L mm |
|---|---|---|---|---|---|---|---|---|---|
| 1.4 | 70 | 48 | 22 | 29 | 76 | 25 | 19 | 148 | 185 |
| 2.3 | 70 | 48 | 22 | 29 | 76 | 25 | 19 | 254 | 305 |
| 4.1 | 70 | 48 | 22 | 29 | 76 | 25 | 19 | 458 | 549 |
| 7.7 | 89 | 48 | 22 | 38 | 95 | 38 | 29 | 546 | 641 |
| 10.0 | 89 | 48 | 22 | 38 | 95 | 38 | 29 | 646 | 832 |
| 14.5 | 140 | 48 | 22 | 62 | 146 | 38 | 29 | 419 | 505 |
| 21.8 | 140 | 48 | 22 | 62 | 146 | 38 | 29 | 546 | 765 |
表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。
化学成分与电化学性能
GB/T 17731-2015 表15 镁阳极的化学成分（质量分数，%）
| 牌号 | Mg | Al | Zn | Mn | Fe | Cu | Ni | Si | Ce | Zr | Ca | Be | Ti | 其他元素·单个 | 其他元素·总计 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AZ63B | 余量 | 5.3~6.7 | 2.5~3.5 | 0.15~0.60 | 0.003 | 0.01 | 0.002 | 0.08 | — | — | — | — | — | — | 0.30 |
| AZ31B | 余量 | 2.5~3.5 | 0.60~1.4 | 0.20~1.0 | 0.003 | 0.01 | 0.001 | 0.08 | — | — | 0.04 | — | — | 0.05 | 0.30 |
| M1C | 余量 | ≤0.01 | — | 0.50~1.3 | 0.01 | 0.01 | 0.001 | 0.05 | — | — | — | — | — | 0.05 | 0.30 |
Fe、Cu、Ni、Si、Ce、Zr、Ca、Be、Ti 及其他元素为杂质元素上限（不大于）。
GB/T 17731-2015 表16 镁阳极的电化学性能（土壤介质）
| 牌号 | 开路电位 −V (Cu/CuSO₄) | 闭路电位 −V (Cu/CuSO₄) | 实际电容量 A·h/kg | 电流效率 % |
|---|---|---|---|---|
| AZ63B | 1.57~1.67 | 1.52~1.57 | ≥1210 | ≥55 |
| AZ31B | 1.57~1.67 | 1.47~1.57 | ≥1210 | ≥55 |
| M1C | 1.77~1.82 | 1.64~1.69 | ≥1100 | ≥50 |
镁阳极在土壤中的电化学性能应符合表 16 的规定；淡水、海水中的电化学性能由供需双方协商确定。
参比电极为饱和硫酸铜电极（Cu/CuSO₄），电位数值为负值。
GB/T 17731-2015 表A.1 土壤中或浸水钢铁结构最小阴极保护电位（V）
| 被保护结构 | 饱和硫酸铜参比电极 | 饱和甘汞参比电极 | 氯化银参比电极 |
|---|---|---|---|
| 钢铁（土壤或淡水） | −0.85 | −0.778 | −0.75 |
| 钢铁（硫酸盐还原菌） | −0.95 | −0.878 | −0.85 |
选型与安装
选型要点
- 土壤电阻率 20～100 Ω·m 选 AZ63B 标准电位阳极；>100 Ω·m 或需要更高驱动电压时选 M1C 高电位阳极或带状阳极。
- 按设计年限和输出电流选 4、8、11、14、22 kg 等规格，输出不足时增加支数。
- 海水中电流效率低，一般不推荐；淡水、海水中的性能由供需双方协商确定。
需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。
安装要点
- 埋地阳极装入填包料袋（石膏粉 75%、膨润土 20%、无水硫酸钠 5%），埋设在管道一侧 3～5 m、深度与管底相当且低洼潮湿的位置，回填前用水浸透填包料。
- 电缆与钢芯采用铝热焊或压接，接头用环氧或热缩套密封；管道侧用铝热焊连接并修补防腐层。
- 避免与钢结构撞击；套装阳极不得拖拽电缆。
质量与供货
每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。
随货文件与标志
- 阳极上标志或标签：供方检印、供方名称与商标、牌号、生产方法、规格（含精度）、批号。
- 每批附质量证明书：供方信息、产品名称、牌号、规格、生产方法、批号、净重和件数、各项检验结果、生产日期、本标准编号。
- 运输、贮存防止雨淋受潮，不得沾染油污、油漆，不接触酸、碱、盐。
华宇镁业按国标组织出厂检验并出具质量证明书；需方要求按批检测接触电阻或提供第三方检测报告时，请在合同中注明。
展开国标条文：型号标记、检验项目与抽样、质量要求
本产品执行 GB/T 17731-2015《镁合金牺牲阳极》（2015-09-11 发布，2016-04-01 实施，代替 GB/T 17731-2009）。适用于在土壤、淡水及海水等介质中工作的金属（主要是钢质）设施采用阴极保护用的铸造、挤压方法生产的镁阳极。
牌号与代号：AZ63B（铸造、挤压）；AZ31B（挤压）；M1C（铸造、挤压（高电位））。生产方法代号：C 铸造、E 挤压；形状代号：S 梯形、D D 形、B 棒状（圆棒、矩形棒）。
型号表示：生产方法代号 — 牌号 — 重量（铸造，kg）或直径（挤压，mm） — 形状代号，GB/T 17731—2015。示例：C—AZ63B—10—S，GB/T 17731—2015：铸造 AZ63B 合金、10 kg 梯形镁阳极；E—AZ31B—20—B，GB/T 17731—2015：挤压 AZ31B 合金、直径 20 mm 的圆棒状镁阳极。
本产品常用型别 / 牌号：AZ63B、AZ31B、M1C；其他型别按项目规格书供货。
GB/T 17731-2015 表17 取样规定
| 检验项目 | 取样规定 |
|---|---|
| 外形尺寸和重量 | 每批任取 5 支（挤压镁阳极任取 5 段，每段 2 m） |
| 同心度、弯曲度 | 每批任取该批总支数的 0.1%，但不少于 3 支（圆棒状阳极） |
| 化学成分 | 生产方可在熔融状态取样；仲裁取样每批任取 1 支（挤压取 2 m，圆棒状铸造取 5 支），钻孔法取样避开钢芯、不少于 5 点，取样量不少于 100 g |
| 电化学性能 | 每批任取 1 支（挤压镁阳极任取 2 m，圆棒状铸造镁阳极任取 5 支） |
| 接触电阻 | 每批任取 1 支（挤压镁阳极任取 2 m） |
| 表面质量 | 逐支进行或逐盘进行 |
组批与抽样：每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。
质量要求
- 铸造镁阳极表面不应存在毛刺、裂纹、气孔、夹杂物等影响使用的缺陷。
- 挤压镁阳极表面清洁，允许有不影响使用的压伤、碰伤、压坑、气泡、气孔、擦伤和划伤，缺陷深度不超过直径的允许负偏差；每米长度允许不超过 3 个直径 ≤1 mm 的氧化夹杂、不超过 2 个直径 ≤2 mm 的气泡。
- 铸造镁阳极钢芯材质符合 GB/T 912 或 GB 1499.1；挤压阳极钢芯材质由供需双方协商。
- 铸造镁阳极钢芯表面镀锌，呈银白色无斑痕；挤压镁阳极钢芯不需镀锌。
- 基体与钢芯之间不应有松动，接触电阻小于 0.001 Ω；钢芯规格及形状由供需双方协商。
常见问题
标准电位和高电位牌号怎么选？
按介质电阻率和所需驱动电压选：土壤电阻率 20～100 Ω·m 一般选 AZ63B 标准电位阳极；电阻率高于 100 Ω·m 或需要更高驱动电压时，可选 M1C 高电位阳极或带状阳极，并按地床设计核算确定。
阳极重量和使用年限怎么确定？
按设计年限和输出电流选重量，常用 4、8、11、14、22 kg，输出不足时增加支数。寿命可按 T = W × C × u / (8760 × I) 估算：W 为阳极质量，C 为实际电容量（AZ63B 国标要求 ≥1210 A·h/kg），u 取 0.85，I 为输出电流。
镁阳极能用在海水里吗？
一般不推荐。镁阳极在海水中电流效率低，海水等低电阻率介质需另行核算材料和保护方案；国标规定镁阳极在淡水、海水中的电化学性能由供需双方协商确定。
能否配好电缆和填包料再发货？
可以。除裸阳极外，可供焊线阳极（出厂已连接电缆、接头密封）和套装阳极（阳极、电缆、填包料、棉布袋和编织袋成套）。填包料配比为石膏粉 75%、膨润土 20%、无水硫酸钠 5%。
询价需要提供哪些信息？
请提供保护对象与介质、土壤或水的电阻率、合金牌号或适用标准、外形图与单支重量、电缆及填包料要求、数量与目标使用年限。交期和价格按规格、数量和检验要求确认。
