产品概述

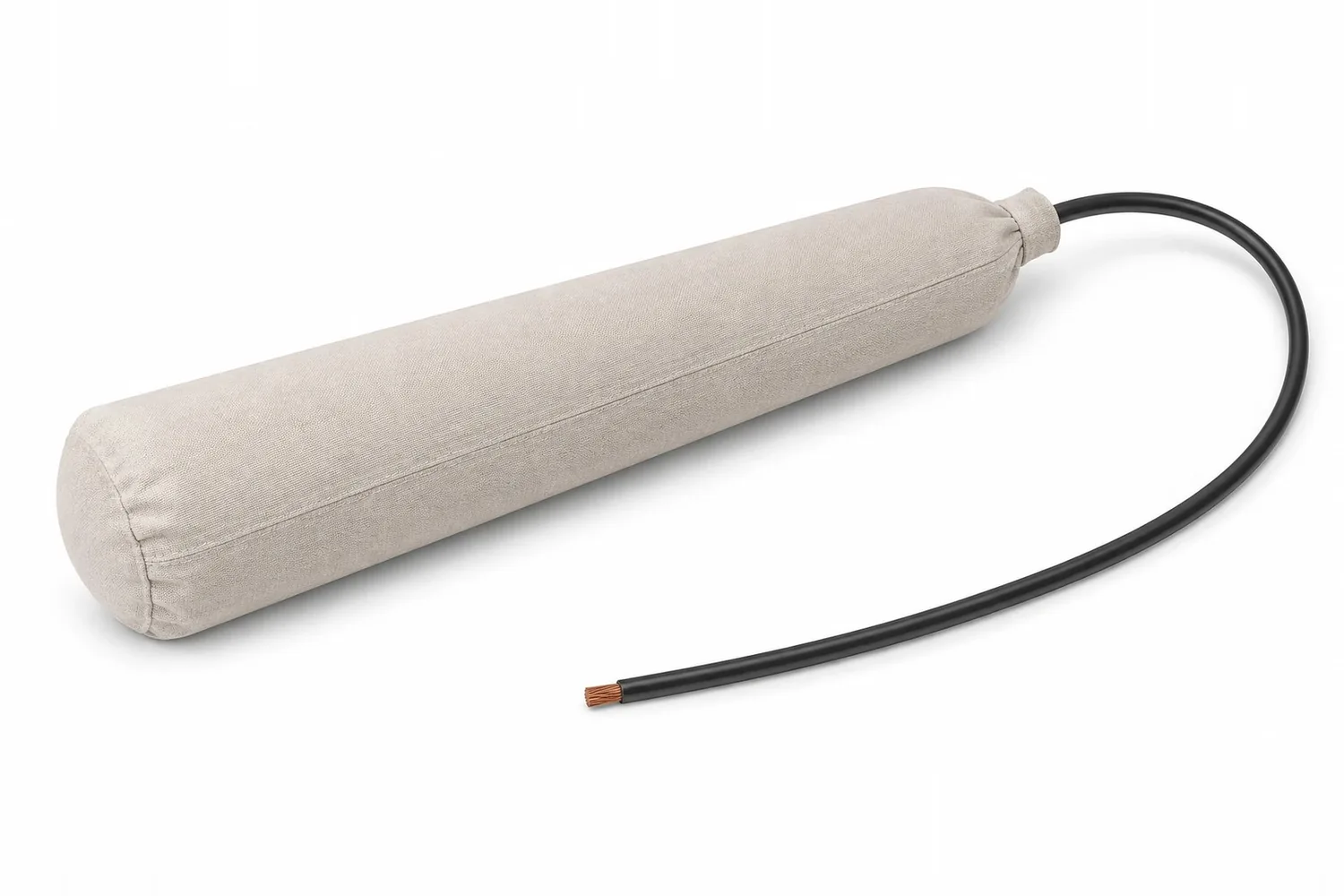

套装镁阳极在工厂完成组装：裸阳极先与电缆连接，接头用环氧树脂密封，再与填包料一起装入棉布袋，外层用塑料编织袋包装。填包料配比为石膏粉 75%、膨润土 20%、无水硫酸钠 5%，装填量按阳极规格配置；电缆常用 VV 1×10 mm²，长度按订单。连接质量在工厂控制，便于到场验收和按安装文件施工。

阳极本体为 GB/T 17731-2015 铸造梯形或 D 形镁阳极，牌号 AZ63B 或 M1C，常用 4～22 kg。“套装”只描述供货组成，不改变本体的牌号和形状：只需出厂带电缆、不要填包料时可选焊线镁阳极；自行配填包料或非标安装可选裸阳极。建议与测试桩配套，便于测量输出电流和断电电位。

产品特点

工厂完成电缆连接与环氧密封
填包料预装在透水棉布袋内
常用 VV 1×10 mm² 电缆
本体为铸造梯形或 D 形阳极

适用范围

埋地油气、供水管道
储罐底板外侧
接地网、埋地钢结构

结构与钢芯

电缆常用 VV 1×10 mm²，长度按订单；连接电阻低、连接强度高。
填包料重量按阳极规格配置，棉布袋可透水、可降解。

规格参数

执行 GB/T 17731-2015《镁合金牺牲阳极》，常用牌号 AZ63B、M1C。

GB/T 17731-2015 图1 梯形镁阳极形状 — 图1梯形镁阳极形状GB/T 17731-2015

GB/T 17731-2015 图2 D形镁阳极形状 — 图2D形镁阳极形状GB/T 17731-2015

GB/T 17731-2015 表2 梯形镁阳极典型重量和外形尺寸

图 1 a) 型

重量 kg	A mm	B mm	H mm	L mm
1.4	76.2	—	76.2	114.3
2.3	76.2	—	76.2	190.5
4.1	86.3	66	89	336
7.7	101.6	81.3	101.6	459
14.5	127	106.7	127	536
22.8	178	150	178	429
27.2	106	87	106	1524

图 1 b) 型

重量 kg	A mm	B mm	H mm	L mm
2	72	52	52	350
4	95	75	75	350
8	95	75	75	700
11	110	90	88	700
14	120	100	102	700
22	150	130	125	700

GB/T 17731-2015 表3 D 形镁阳极典型重量和外形尺寸

重量 kg	A mm	B mm	C mm	R mm	H mm	I mm	J mm	K mm	L mm
1.4	70	48	22	29	76	25	19	148	185
2.3	70	48	22	29	76	25	19	254	305
4.1	70	48	22	29	76	25	19	458	549
7.7	89	48	22	38	95	38	29	546	641
10.0	89	48	22	38	95	38	29	646	832
14.5	140	48	22	62	146	38	29	419	505
21.8	140	48	22	62	146	38	29	546	765

表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。

化学成分与电化学性能

GB/T 17731-2015 表15 镁阳极的化学成分（质量分数，%）

牌号	Mg	Al	Zn	Mn	Fe	Cu	Ni	Si	Ce	Zr	Ca	Be	Ti	其他元素·单个	其他元素·总计
AZ63B	余量	5.3~6.7	2.5~3.5	0.15~0.60	0.003	0.01	0.002	0.08	—	—	—	—	—	—	0.30
M1C	余量	≤0.01	—	0.50~1.3	0.01	0.01	0.001	0.05	—	—	—	—	—	0.05	0.30

Fe、Cu、Ni、Si、Ce、Zr、Ca、Be、Ti 及其他元素为杂质元素上限（不大于）。

本页仅列本产品常用型别，全部型别见系列技术资料。

GB/T 17731-2015 表16 镁阳极的电化学性能（土壤介质）

牌号	开路电位 −V (Cu/CuSO₄)	闭路电位 −V (Cu/CuSO₄)	实际电容量 A·h/kg	电流效率 %
AZ63B	1.57~1.67	1.52~1.57	≥1210	≥55
M1C	1.77~1.82	1.64~1.69	≥1100	≥50

镁阳极在土壤中的电化学性能应符合表 16 的规定；淡水、海水中的电化学性能由供需双方协商确定。

参比电极为饱和硫酸铜电极（Cu/CuSO₄），电位数值为负值。

GB/T 17731-2015 表A.1 土壤中或浸水钢铁结构最小阴极保护电位（V）

被保护结构	饱和硫酸铜参比电极	饱和甘汞参比电极	氯化银参比电极
钢铁（土壤或淡水）	−0.85	−0.778	−0.75
钢铁（硫酸盐还原菌）	−0.95	−0.878	−0.85

选型与安装

选型要点

按设计的阳极规格和牌号选择，注明电缆截面与长度。
与测试桩配套，便于测量输出电流和断电电位。

需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。

安装要点

运输和搬运不得拖拽电缆；埋设前拆除塑料编织袋，保留棉布袋。
阳极坑内浇水浸透填包料后再回填细土，严禁石块直接接触。

质量与供货

每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。

随货文件与标志

阳极上标志或标签：供方检印、供方名称与商标、牌号、生产方法、规格（含精度）、批号。
每批附质量证明书：供方信息、产品名称、牌号、规格、生产方法、批号、净重和件数、各项检验结果、生产日期、本标准编号。
运输、贮存防止雨淋受潮，不得沾染油污、油漆，不接触酸、碱、盐。

华宇镁业按国标组织出厂检验并出具质量证明书；需方要求按批检测接触电阻或提供第三方检测报告时，请在合同中注明。

展开国标条文：型号标记、检验项目与抽样、质量要求

本产品执行 GB/T 17731-2015《镁合金牺牲阳极》（2015-09-11 发布，2016-04-01 实施，代替 GB/T 17731-2009）。适用于在土壤、淡水及海水等介质中工作的金属（主要是钢质）设施采用阴极保护用的铸造、挤压方法生产的镁阳极。

牌号与代号：AZ63B（铸造、挤压）；AZ31B（挤压）；M1C（铸造、挤压（高电位））。生产方法代号：C 铸造、E 挤压；形状代号：S 梯形、D D 形、B 棒状（圆棒、矩形棒）。

型号表示：生产方法代号 — 牌号 — 重量（铸造，kg）或直径（挤压，mm） — 形状代号，GB/T 17731—2015。示例：C—AZ63B—10—S，GB/T 17731—2015：铸造 AZ63B 合金、10 kg 梯形镁阳极；E—AZ31B—20—B，GB/T 17731—2015：挤压 AZ31B 合金、直径 20 mm 的圆棒状镁阳极。

本产品常用型别 / 牌号：AZ63B、M1C；其他型别按项目规格书供货。

GB/T 17731-2015 表17 取样规定

检验项目	取样规定
外形尺寸和重量	每批任取 5 支（挤压镁阳极任取 5 段，每段 2 m）
同心度、弯曲度	每批任取该批总支数的 0.1%，但不少于 3 支（圆棒状阳极）
化学成分	生产方可在熔融状态取样；仲裁取样每批任取 1 支（挤压取 2 m，圆棒状铸造取 5 支），钻孔法取样避开钢芯、不少于 5 点，取样量不少于 100 g
电化学性能	每批任取 1 支（挤压镁阳极任取 2 m，圆棒状铸造镁阳极任取 5 支）
接触电阻	每批任取 1 支（挤压镁阳极任取 2 m）
表面质量	逐支进行或逐盘进行

组批与抽样：每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。

质量要求

铸造镁阳极表面不应存在毛刺、裂纹、气孔、夹杂物等影响使用的缺陷。
挤压镁阳极表面清洁，允许有不影响使用的压伤、碰伤、压坑、气泡、气孔、擦伤和划伤，缺陷深度不超过直径的允许负偏差；每米长度允许不超过 3 个直径 ≤1 mm 的氧化夹杂、不超过 2 个直径 ≤2 mm 的气泡。
铸造镁阳极钢芯材质符合 GB/T 912 或 GB 1499.1；挤压阳极钢芯材质由供需双方协商。
铸造镁阳极钢芯表面镀锌，呈银白色无斑痕；挤压镁阳极钢芯不需镀锌。
基体与钢芯之间不应有松动，接触电阻小于 0.001 Ω；钢芯规格及形状由供需双方协商。

常见问题

套装、焊线和裸阳极怎么选？

套装阳极出厂已连接电缆并封装填包料，施工快、连接质量在工厂控制；焊线阳极只带电缆、不含填包料；裸阳极适合自行配填包料或非标安装。

现场怎么埋设？

搬运时不得拖拽电缆。埋设前拆除外层塑料编织袋、保留棉布袋，放入阳极坑后浇水浸透填包料，再回填细土，避免石块直接接触。浸润和回填的具体要求按施工方案执行。

询价需要提供哪些信息？

请提供阳极本体型号或图纸（形状、牌号、重量）、电缆型号、长度与出线方式、填包料规格及装填量、单套包装要求、套数与埋设条件。交期和价格按规格、数量和检验要求确认。

到货验收看哪些方面？

重点检查接线密封、填包料装填质量和标识。每批附质量证明书，列明牌号、规格、批号、净重和件数及各项检验结果；需要按批检测接触电阻或第三方检测报告时，请在合同中注明。
