产品概述

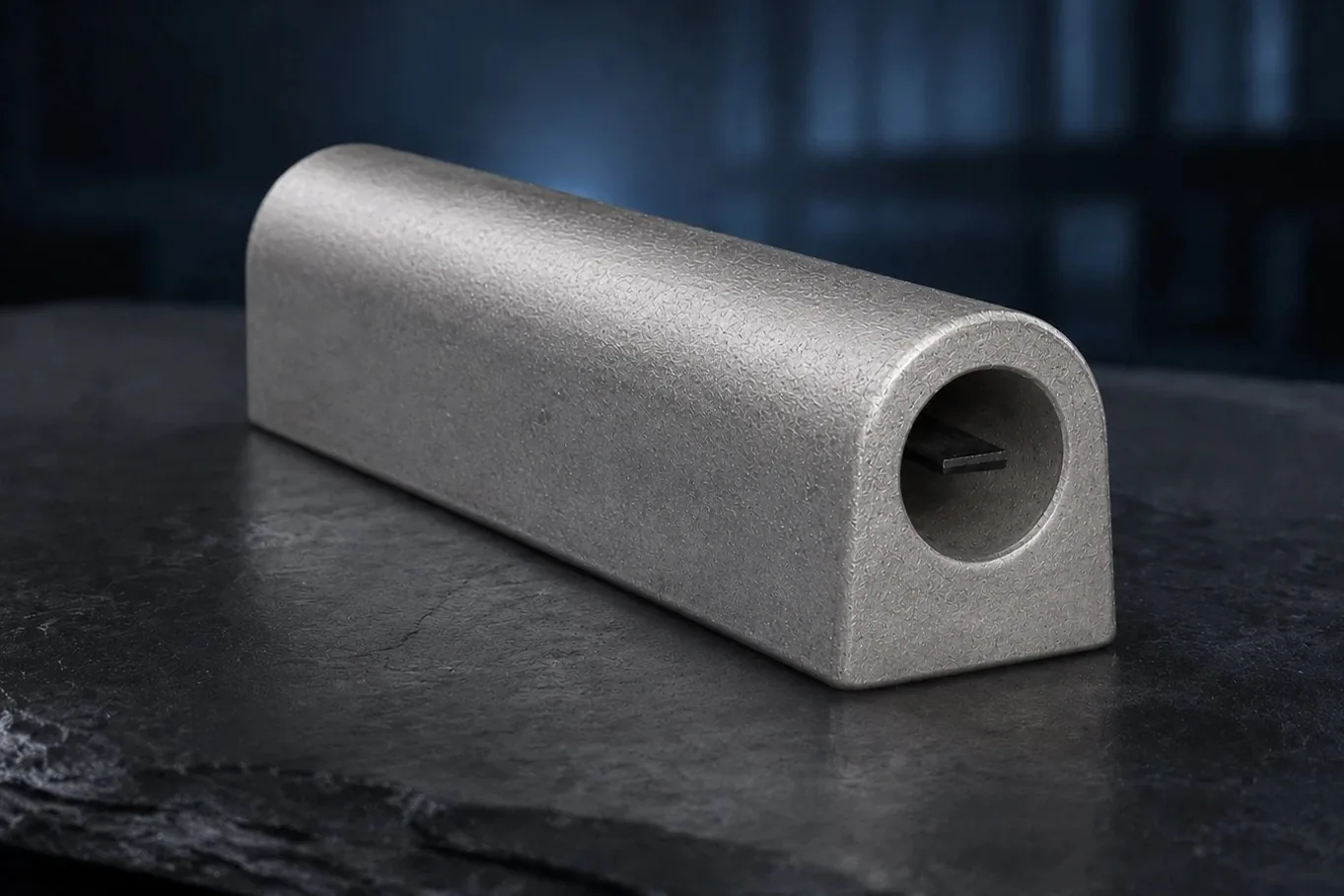

D型镁阳极截面呈 D 形，按 GB/T 17731-2015 铸造（形状代号 D），钢芯镀锌，端部露出用于连接电缆，钢芯与阳极体之间接触电阻小于 0.001 Ω。
国标列出 7 个典型重量：1.4、2.3、4.1、7.7、10.0、14.5、21.8 kg，重量偏差按规格为 ±0.1～±0.5 kg，其中 4.1～21.8 kg 的 5 个规格较常选用。牌号可选 AZ63B 或 M1C，高电阻率土壤选 M1C；重量是否包括钢芯，在合同中注明。
与梯形镁阳极相比，D 形阳极单位质量表面积大，输出电流略高于同重量梯形阳极，常用于埋地管道、储罐底板外侧和淡水中的钢结构；梯形的典型规格更多。D 型只说明截面外形，牌号以及裸件、焊线或套装需在订单中另行注明；同一外观可能对应不同合金和重量，不能凭照片确定型号。
产品特点
- 7 个典型重量 1.4～21.8 kg
- 钢芯镀锌，端部露出便于接线
- AZ63B 或 M1C 牌号可选
- 可裸件、焊线或套装供货
适用范围
- 埋地管道
- 储罐底板外侧
- 淡水中的钢结构
结构与钢芯
- 钢芯镀锌处理，端部露出用于连接电缆；重量偏差和外形尺寸偏差见表 8。
规格参数
执行 GB/T 17731-2015《镁合金牺牲阳极》，常用牌号 AZ63B、M1C。
GB/T 17731-2015 表3 D 形镁阳极典型重量和外形尺寸
| 重量 kg | A mm | B mm | C mm | R mm | H mm | I mm | J mm | K mm | L mm |
|---|---|---|---|---|---|---|---|---|---|
| 1.4 | 70 | 48 | 22 | 29 | 76 | 25 | 19 | 148 | 185 |
| 2.3 | 70 | 48 | 22 | 29 | 76 | 25 | 19 | 254 | 305 |
| 4.1 | 70 | 48 | 22 | 29 | 76 | 25 | 19 | 458 | 549 |
| 7.7 | 89 | 48 | 22 | 38 | 95 | 38 | 29 | 546 | 641 |
| 10.0 | 89 | 48 | 22 | 38 | 95 | 38 | 29 | 646 | 832 |
| 14.5 | 140 | 48 | 22 | 62 | 146 | 38 | 29 | 419 | 505 |
| 21.8 | 140 | 48 | 22 | 62 | 146 | 38 | 29 | 546 | 765 |
GB/T 17731-2015 表8 D 形镁阳极重量及外形尺寸偏差
| 重量 kg | 重量偏差 kg | A | B | C | R | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|
| ≤4 | ±0.1 | ±5 | ±3 | ±2 | ±3 | ±5 | ±2 | ±1 | ±8 | ±10 |
| >4～8 | ±0.2 | ±5 | ±3 | ±2 | ±3 | ±5 | ±2 | ±1 | ±8 | ±10 |
| >8～15 | ±0.3 | ±5 | ±3 | ±2 | ±3 | ±5 | ±2 | ±1 | ±8 | ±10 |
| >15～22 | ±0.5 | ±5 | ±3 | ±2 | ±3 | ±5 | ±2 | ±1 | ±8 | ±10 |
外形尺寸偏差单位 mm。
表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。
化学成分与电化学性能
GB/T 17731-2015 表15 镁阳极的化学成分（质量分数，%）
| 牌号 | Mg | Al | Zn | Mn | Fe | Cu | Ni | Si | Ce | Zr | Ca | Be | Ti | 其他元素·单个 | 其他元素·总计 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AZ63B | 余量 | 5.3~6.7 | 2.5~3.5 | 0.15~0.60 | 0.003 | 0.01 | 0.002 | 0.08 | — | — | — | — | — | — | 0.30 |
| M1C | 余量 | ≤0.01 | — | 0.50~1.3 | 0.01 | 0.01 | 0.001 | 0.05 | — | — | — | — | — | 0.05 | 0.30 |
Fe、Cu、Ni、Si、Ce、Zr、Ca、Be、Ti 及其他元素为杂质元素上限（不大于）。
本页仅列本产品常用型别，全部型别见系列技术资料。
GB/T 17731-2015 表16 镁阳极的电化学性能（土壤介质）
| 牌号 | 开路电位 −V (Cu/CuSO₄) | 闭路电位 −V (Cu/CuSO₄) | 实际电容量 A·h/kg | 电流效率 % |
|---|---|---|---|---|
| AZ63B | 1.57~1.67 | 1.52~1.57 | ≥1210 | ≥55 |
| M1C | 1.77~1.82 | 1.64~1.69 | ≥1100 | ≥50 |
镁阳极在土壤中的电化学性能应符合表 16 的规定；淡水、海水中的电化学性能由供需双方协商确定。
参比电极为饱和硫酸铜电极（Cu/CuSO₄），电位数值为负值。
GB/T 17731-2015 表A.1 土壤中或浸水钢铁结构最小阴极保护电位（V）
| 被保护结构 | 饱和硫酸铜参比电极 | 饱和甘汞参比电极 | 氯化银参比电极 |
|---|---|---|---|
| 钢铁（土壤或淡水） | −0.85 | −0.778 | −0.75 |
| 钢铁（硫酸盐还原菌） | −0.95 | −0.878 | −0.85 |
选型与安装
选型要点
- 按输出电流和设计寿命选 4.1、7.7、10、14.5、21.8 kg 规格。
- 高电阻率土壤选 M1C 牌号。
需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。
安装要点
- 埋地阳极装入填包料袋（石膏粉 75%、膨润土 20%、无水硫酸钠 5%），埋设在管道一侧 3～5 m、深度与管底相当且低洼潮湿的位置，回填前用水浸透填包料。
- 电缆与钢芯采用铝热焊或压接，接头用环氧或热缩套密封；管道侧用铝热焊连接并修补防腐层。
- 避免与钢结构撞击；套装阳极不得拖拽电缆。
质量与供货
每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。
随货文件与标志
- 阳极上标志或标签：供方检印、供方名称与商标、牌号、生产方法、规格（含精度）、批号。
- 每批附质量证明书：供方信息、产品名称、牌号、规格、生产方法、批号、净重和件数、各项检验结果、生产日期、本标准编号。
- 运输、贮存防止雨淋受潮，不得沾染油污、油漆，不接触酸、碱、盐。
华宇镁业按国标组织出厂检验并出具质量证明书；需方要求按批检测接触电阻或提供第三方检测报告时，请在合同中注明。
展开国标条文：型号标记、检验项目与抽样、质量要求
本产品执行 GB/T 17731-2015《镁合金牺牲阳极》（2015-09-11 发布，2016-04-01 实施，代替 GB/T 17731-2009）。适用于在土壤、淡水及海水等介质中工作的金属（主要是钢质）设施采用阴极保护用的铸造、挤压方法生产的镁阳极。
牌号与代号：AZ63B（铸造、挤压）；AZ31B（挤压）；M1C（铸造、挤压（高电位））。生产方法代号：C 铸造、E 挤压；形状代号：S 梯形、D D 形、B 棒状（圆棒、矩形棒）。
型号表示：生产方法代号 — 牌号 — 重量（铸造，kg）或直径（挤压，mm） — 形状代号，GB/T 17731—2015。示例：C—AZ63B—10—S，GB/T 17731—2015：铸造 AZ63B 合金、10 kg 梯形镁阳极；E—AZ31B—20—B，GB/T 17731—2015：挤压 AZ31B 合金、直径 20 mm 的圆棒状镁阳极。
本产品常用型别 / 牌号：AZ63B、M1C；其他型别按项目规格书供货。
GB/T 17731-2015 表17 取样规定
| 检验项目 | 取样规定 |
|---|---|
| 外形尺寸和重量 | 每批任取 5 支（挤压镁阳极任取 5 段，每段 2 m） |
| 同心度、弯曲度 | 每批任取该批总支数的 0.1%，但不少于 3 支（圆棒状阳极） |
| 化学成分 | 生产方可在熔融状态取样；仲裁取样每批任取 1 支（挤压取 2 m，圆棒状铸造取 5 支），钻孔法取样避开钢芯、不少于 5 点，取样量不少于 100 g |
| 电化学性能 | 每批任取 1 支（挤压镁阳极任取 2 m，圆棒状铸造镁阳极任取 5 支） |
| 接触电阻 | 每批任取 1 支（挤压镁阳极任取 2 m） |
| 表面质量 | 逐支进行或逐盘进行 |
组批与抽样：每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。
质量要求
- 铸造镁阳极表面不应存在毛刺、裂纹、气孔、夹杂物等影响使用的缺陷。
- 挤压镁阳极表面清洁，允许有不影响使用的压伤、碰伤、压坑、气泡、气孔、擦伤和划伤，缺陷深度不超过直径的允许负偏差；每米长度允许不超过 3 个直径 ≤1 mm 的氧化夹杂、不超过 2 个直径 ≤2 mm 的气泡。
- 铸造镁阳极钢芯材质符合 GB/T 912 或 GB 1499.1；挤压阳极钢芯材质由供需双方协商。
- 铸造镁阳极钢芯表面镀锌，呈银白色无斑痕；挤压镁阳极钢芯不需镀锌。
- 基体与钢芯之间不应有松动，接触电阻小于 0.001 Ω；钢芯规格及形状由供需双方协商。
常见问题
D 型和梯形镁阳极怎么选？
两者都是铸造镁阳极，区别在截面外形。D 形单位质量表面积大，输出电流略高于同重量梯形阳极；梯形的国标典型规格更多（13 个）。按设计输出电流、寿命和安装条件选择。
重量规格怎么选？
按输出电流和设计寿命选择，常用 4.1、7.7、10、14.5、21.8 kg。订货时注明重量是否包括钢芯，这一口径按国标由供需双方协商并写入合同。
能否配电缆和填包料？
可以。D 型本体可按裸件、焊线（出厂连接电缆）或套装（电缆、填包料、棉布袋和编织袋成套）供货，订货时分别写明牌号、电缆型号与长度和填包料要求。
询价需要提供哪些信息？
请提供 D 型型号或带尺寸图纸、净重与总成重量口径、合金牌号、钢芯及电缆要求、土壤电阻率和埋设方式、数量。交期和价格按规格、数量和检验要求确认。
随货提供哪些文件？
华宇镁业按国标组织出厂检验并出具质量证明书，列明牌号、规格、批号、净重和件数及各项检验结果，报告对应所订合金和检验批次。需要第三方检测报告时请在合同中注明。
