产品概述

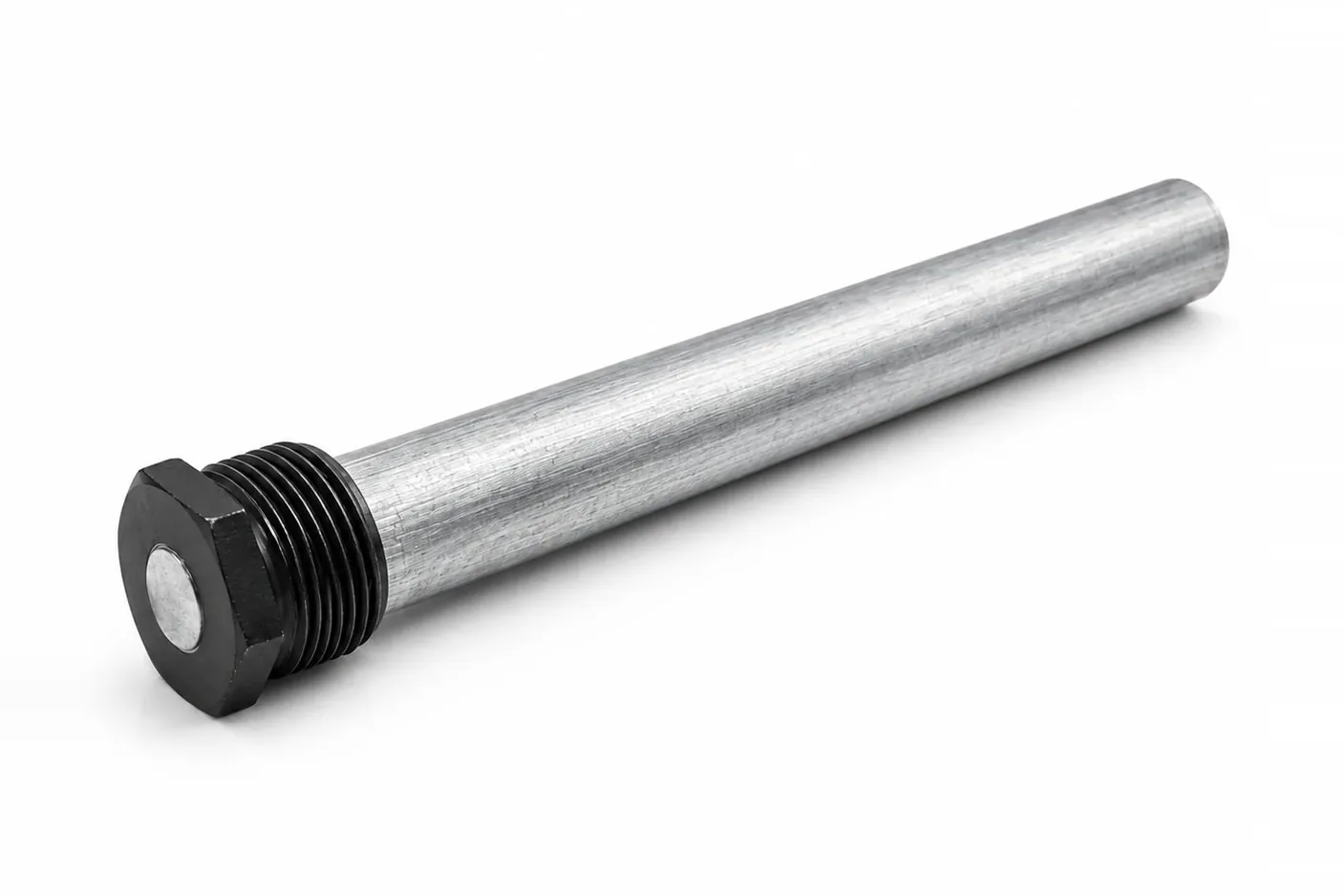

热水器用镁棒装在电热水器、燃气热水器内胆和太阳能热水器储水箱中，通过自身消耗保护与水接触的内胆，也用于锅炉、换热器和小型水箱。产品对应 GB/T 17731-2015 棒状阳极：圆棒状铸造镁阳极直径 14～33 mm，带 M4、M6 或 M8 螺纹接头，长度 70～500 mm；圆棒状挤压镁阳极直径 14～51.4 mm，内嵌钢芯。
牌号可选 AZ31B（挤压）、AZ63B 或 M1C，软水、高电阻率水质选 M1C 高电位牌号；家用热水器常用直径 14～26 mm、长度 100～500 mm。整机型号、内胆结构、水质和温度都会影响选型，长度、螺纹接头以及单棒或分段形式按整机确认。只需要按长度切断的挤压圆棒时，可参见挤压成型镁棒。
产品特点
- 铸造圆棒带 M4～M8 螺纹接头
- 挤压圆棒直径 14～51.4 mm
- 长度、接头按整机型号定制
- 软水可选 M1C 高电位牌号
适用范围
- 电热水器、燃气热水器内胆
- 太阳能热水器储水箱
- 锅炉、换热器和小型水箱
结构与钢芯
- 铸造圆棒带螺纹段（B 为螺纹规格 M4、M6、M8，E 为螺纹长度可选值），C、D 为接头尺寸，L 为棒长。
- 挤压圆棒直径 A、钢芯直径 B，按单重供货。
规格参数
执行 GB/T 17731-2015《镁合金牺牲阳极》，常用牌号 AZ31B、AZ63B、M1C。
GB/T 17731-2015 表6 圆棒状铸造镁阳极外形尺寸
| A（直径）mm | B（螺纹） | C mm | D mm | E mm | L mm |
|---|---|---|---|---|---|
| 14 | M4、M6 | 40 | 60、75 | 10、15、20、25、30、35、40、45 | 70～200 |
| 16 | M4、M6 | 40 | 75 | 同上 | 100～150 |
| 16 | M4、M6 | 40 | 100 | 同上 | >150～400 |
| 18 | M6 | 40 | 75 | 同上 | 100～150 |
| 18 | M6 | 40 | 100 | 同上 | >150～400 |
| 20 | M6、M8 | 40 | 75 | 同上 | 100～150 |
| 20 | M6、M8 | 40 | 100 | 同上 | >150～400 |
| 22 | M6、M8 | 40 | 75 | 同上 | 100～150 |
| 22 | M6、M8 | 40 | 100 | 同上 | >150～500 |
| 26 | M6、M8 | 40 | 75 | 同上 | 100～150 |
| 26 | M6、M8 | 40 | 100 | 同上 | >150～500 |
| 33 | M8 | 40 | 75 | 同上 | 100～150 |
| 33 | M8 | 40 | 100 | 同上 | >150～500 |
产品单支重量为理论计算重量；E 为螺纹段长度可选值。
GB/T 17731-2015 表4 圆棒状挤压镁阳极外形尺寸和单重
| A（直径）mm | B（钢芯直径）mm | 单重 kg/m |
|---|---|---|
| 14.0 | 2.0 | 0.28 |
| 16.0 | 2.0 | 0.37 |
| 19.1 | 3.4 | 0.55 |
| 21.3 | 3.4 | 0.68 |
| 26.7 | 3.4 | 1.00 |
| 33.4 | 3.4 | 1.60 |
| 39.6 | 4.8 | 2.23 |
| 51.4 | 4.8 | 3.72 |
GB/T 17731-2015 表12 圆棒状铸造镁阳极重量及外形尺寸偏差
| 重量 g | 重量偏差 g | A | C | D | E | 长度 L | L 偏差 |
|---|---|---|---|---|---|---|---|
| 30～100 | ±5 | ±1 | ±2 | ±3 | ±1 | 100～150 | ±2 |
| >100～300 | ±10 | ±1 | ±2 | ±3 | ±1 | >150～300 | ±3 |
| >300 | ±20 | ±1 | ±2 | ±3 | ±1 | >300 | ±4 |
外形尺寸偏差单位 mm。
表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。
化学成分与电化学性能
GB/T 17731-2015 表15 镁阳极的化学成分（质量分数，%）
| 牌号 | Mg | Al | Zn | Mn | Fe | Cu | Ni | Si | Ce | Zr | Ca | Be | Ti | 其他元素·单个 | 其他元素·总计 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AZ63B | 余量 | 5.3~6.7 | 2.5~3.5 | 0.15~0.60 | 0.003 | 0.01 | 0.002 | 0.08 | — | — | — | — | — | — | 0.30 |
| AZ31B | 余量 | 2.5~3.5 | 0.60~1.4 | 0.20~1.0 | 0.003 | 0.01 | 0.001 | 0.08 | — | — | 0.04 | — | — | 0.05 | 0.30 |
| M1C | 余量 | ≤0.01 | — | 0.50~1.3 | 0.01 | 0.01 | 0.001 | 0.05 | — | — | — | — | — | 0.05 | 0.30 |
Fe、Cu、Ni、Si、Ce、Zr、Ca、Be、Ti 及其他元素为杂质元素上限（不大于）。
GB/T 17731-2015 表16 镁阳极的电化学性能（土壤介质）
| 牌号 | 开路电位 −V (Cu/CuSO₄) | 闭路电位 −V (Cu/CuSO₄) | 实际电容量 A·h/kg | 电流效率 % |
|---|---|---|---|---|
| AZ63B | 1.57~1.67 | 1.52~1.57 | ≥1210 | ≥55 |
| AZ31B | 1.57~1.67 | 1.47~1.57 | ≥1210 | ≥55 |
| M1C | 1.77~1.82 | 1.64~1.69 | ≥1100 | ≥50 |
镁阳极在土壤中的电化学性能应符合表 16 的规定；淡水、海水中的电化学性能由供需双方协商确定。
参比电极为饱和硫酸铜电极（Cu/CuSO₄），电位数值为负值。
GB/T 17731-2015 表A.1 土壤中或浸水钢铁结构最小阴极保护电位（V）
| 被保护结构 | 饱和硫酸铜参比电极 | 饱和甘汞参比电极 | 氯化银参比电极 |
|---|---|---|---|
| 钢铁（土壤或淡水） | −0.85 | −0.778 | −0.75 |
| 钢铁（硫酸盐还原菌） | −0.95 | −0.878 | −0.85 |
选型与安装
选型要点
- 按内胆容积和水质选直径与长度，家用热水器常用直径 14～26 mm、长度 100～500 mm。
- 软水、高电阻率水质选 M1C 高电位牌号。
需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。
安装要点
- 通过螺纹接头拧入内胆预留孔，保证金属接触；按整机说明定期检查实际消耗及连接状态，并按整机规定的更换条件处理。
质量与供货
每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。
随货文件与标志
- 阳极上标志或标签：供方检印、供方名称与商标、牌号、生产方法、规格（含精度）、批号。
- 每批附质量证明书：供方信息、产品名称、牌号、规格、生产方法、批号、净重和件数、各项检验结果、生产日期、本标准编号。
- 运输、贮存防止雨淋受潮，不得沾染油污、油漆，不接触酸、碱、盐。
华宇镁业按国标组织出厂检验并出具质量证明书；需方要求按批检测接触电阻或提供第三方检测报告时，请在合同中注明。
展开国标条文：型号标记、检验项目与抽样、质量要求
本产品执行 GB/T 17731-2015《镁合金牺牲阳极》（2015-09-11 发布，2016-04-01 实施，代替 GB/T 17731-2009）。适用于在土壤、淡水及海水等介质中工作的金属（主要是钢质）设施采用阴极保护用的铸造、挤压方法生产的镁阳极。
牌号与代号：AZ63B（铸造、挤压）；AZ31B（挤压）；M1C（铸造、挤压（高电位））。生产方法代号：C 铸造、E 挤压；形状代号：S 梯形、D D 形、B 棒状（圆棒、矩形棒）。
型号表示：生产方法代号 — 牌号 — 重量（铸造，kg）或直径（挤压，mm） — 形状代号，GB/T 17731—2015。示例：C—AZ63B—10—S，GB/T 17731—2015：铸造 AZ63B 合金、10 kg 梯形镁阳极；E—AZ31B—20—B，GB/T 17731—2015：挤压 AZ31B 合金、直径 20 mm 的圆棒状镁阳极。
本产品常用型别 / 牌号：AZ31B、AZ63B、M1C；其他型别按项目规格书供货。
GB/T 17731-2015 表17 取样规定
| 检验项目 | 取样规定 |
|---|---|
| 外形尺寸和重量 | 每批任取 5 支（挤压镁阳极任取 5 段，每段 2 m） |
| 同心度、弯曲度 | 每批任取该批总支数的 0.1%，但不少于 3 支（圆棒状阳极） |
| 化学成分 | 生产方可在熔融状态取样；仲裁取样每批任取 1 支（挤压取 2 m，圆棒状铸造取 5 支），钻孔法取样避开钢芯、不少于 5 点，取样量不少于 100 g |
| 电化学性能 | 每批任取 1 支（挤压镁阳极任取 2 m，圆棒状铸造镁阳极任取 5 支） |
| 接触电阻 | 每批任取 1 支（挤压镁阳极任取 2 m） |
| 表面质量 | 逐支进行或逐盘进行 |
组批与抽样：每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。
质量要求
- 铸造镁阳极表面不应存在毛刺、裂纹、气孔、夹杂物等影响使用的缺陷。
- 挤压镁阳极表面清洁，允许有不影响使用的压伤、碰伤、压坑、气泡、气孔、擦伤和划伤，缺陷深度不超过直径的允许负偏差；每米长度允许不超过 3 个直径 ≤1 mm 的氧化夹杂、不超过 2 个直径 ≤2 mm 的气泡。
- 铸造镁阳极钢芯材质符合 GB/T 912 或 GB 1499.1；挤压阳极钢芯材质由供需双方协商。
- 铸造镁阳极钢芯表面镀锌，呈银白色无斑痕；挤压镁阳极钢芯不需镀锌。
- 基体与钢芯之间不应有松动，接触电阻小于 0.001 Ω；钢芯规格及形状由供需双方协商。
常见问题
怎么选直径、长度和牌号？
按内胆容积、水质和安装空间选择：家用热水器常用直径 14～26 mm、长度 100～500 mm；软水、高电阻率水质选 M1C 高电位牌号。整机型号、内胆结构和水温也会影响选型。
镁棒多久更换一次？
检查和更换周期与水质、水温、用水量及整机结构有关，不作统一寿命承诺。请按整机说明检查镁棒的实际消耗及连接状态，并按该机型的更换条件判断。
怎么安装？
通过螺纹接头拧入内胆预留孔，保证镁棒与内胆金属接触良好。螺纹规格、密封结构和有效长度按整机接口确认。
询价需要提供哪些信息？
请提供整机型号或接口图纸、棒体直径和有效长度、螺纹规格及密封结构、合金要求、水质、水温和数量。交期和价格按规格、数量和检验要求确认。
