产品概述

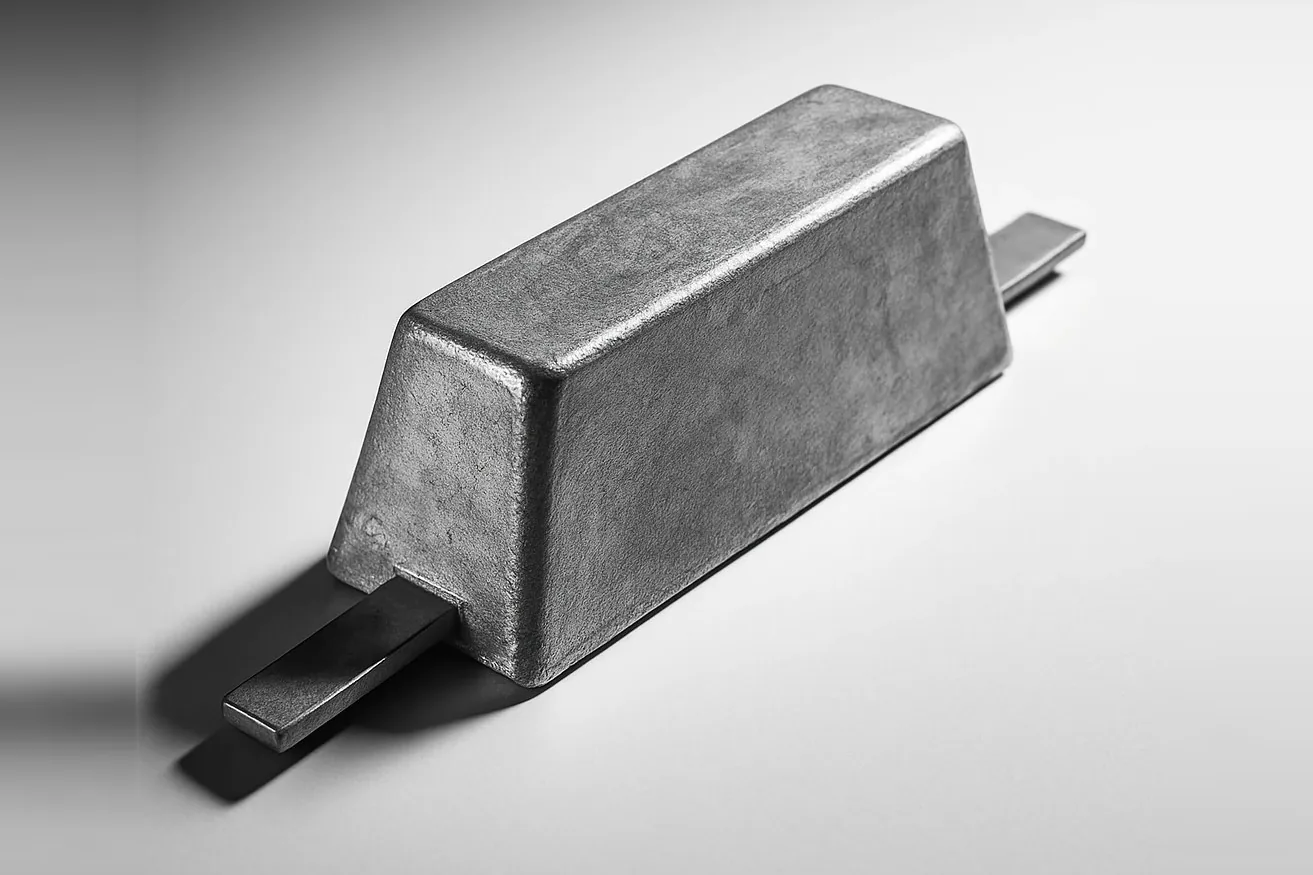

支架式镁阳极的钢芯两端外露形成支架，可焊接或用螺栓固定在被保护结构上，支架同时起固定和电连接作用。支架材质与安装对象相同或采用碳素结构钢，经喷砂处理，尺寸按图纸定制；阳极本体按 GB/T 17731-2015 铸造，牌号 AZ63B 或 M1C。

主要用于淡水中的水库闸门和启闭机构、拦污栅、内河船舶和趸船、淡水冷却系统及水池钢结构。淡水电阻率高，阳极数量按结构面积和涂层状况计算，必要时选 M1C 高电位牌号。镁阳极在海水中电流效率低，不推荐用于海水，也不能照搬海水铝阳极的适用范围。

产品特点

钢芯两端外露形成支架
焊接或螺栓固定
支架材质、尺寸按图纸定制
淡水中必要时选 M1C 牌号

适用范围

水库闸门、启闭机构
内河船舶、趸船
淡水冷却系统、水池钢结构

结构与钢芯

支架材质与安装对象相同或采用碳素结构钢，喷砂处理；支架尺寸按图纸。

规格参数

执行 GB/T 17731-2015《镁合金牺牲阳极》，常用牌号 AZ63B、M1C。

GB/T 17731-2015 图1 梯形镁阳极形状 — 图1梯形镁阳极形状GB/T 17731-2015

GB/T 17731-2015 图2 D形镁阳极形状 — 图2D形镁阳极形状GB/T 17731-2015

GB/T 17731-2015 表2 梯形镁阳极典型重量和外形尺寸

图 1 a) 型

重量 kg	A mm	B mm	H mm	L mm
1.4	76.2	—	76.2	114.3
2.3	76.2	—	76.2	190.5
4.1	86.3	66	89	336
7.7	101.6	81.3	101.6	459
14.5	127	106.7	127	536
22.8	178	150	178	429
27.2	106	87	106	1524

图 1 b) 型

重量 kg	A mm	B mm	H mm	L mm
2	72	52	52	350
4	95	75	75	350
8	95	75	75	700
11	110	90	88	700
14	120	100	102	700
22	150	130	125	700

GB/T 17731-2015 表3 D 形镁阳极典型重量和外形尺寸

重量 kg	A mm	B mm	C mm	R mm	H mm	I mm	J mm	K mm	L mm
1.4	70	48	22	29	76	25	19	148	185
2.3	70	48	22	29	76	25	19	254	305
4.1	70	48	22	29	76	25	19	458	549
7.7	89	48	22	38	95	38	29	546	641
10.0	89	48	22	38	95	38	29	646	832
14.5	140	48	22	62	146	38	29	419	505
21.8	140	48	22	62	146	38	29	546	765

表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。

化学成分与电化学性能

GB/T 17731-2015 表15 镁阳极的化学成分（质量分数，%）

牌号	Mg	Al	Zn	Mn	Fe	Cu	Ni	Si	Ce	Zr	Ca	Be	Ti	其他元素·单个	其他元素·总计
AZ63B	余量	5.3~6.7	2.5~3.5	0.15~0.60	0.003	0.01	0.002	0.08	—	—	—	—	—	—	0.30
M1C	余量	≤0.01	—	0.50~1.3	0.01	0.01	0.001	0.05	—	—	—	—	—	0.05	0.30

Fe、Cu、Ni、Si、Ce、Zr、Ca、Be、Ti 及其他元素为杂质元素上限（不大于）。

本页仅列本产品常用型别，全部型别见系列技术资料。

GB/T 17731-2015 表16 镁阳极的电化学性能（土壤介质）

牌号	开路电位 −V (Cu/CuSO₄)	闭路电位 −V (Cu/CuSO₄)	实际电容量 A·h/kg	电流效率 %
AZ63B	1.57~1.67	1.52~1.57	≥1210	≥55
M1C	1.77~1.82	1.64~1.69	≥1100	≥50

镁阳极在土壤中的电化学性能应符合表 16 的规定；淡水、海水中的电化学性能由供需双方协商确定。

参比电极为饱和硫酸铜电极（Cu/CuSO₄），电位数值为负值。

GB/T 17731-2015 表A.1 土壤中或浸水钢铁结构最小阴极保护电位（V）

被保护结构	饱和硫酸铜参比电极	饱和甘汞参比电极	氯化银参比电极
钢铁（土壤或淡水）	−0.85	−0.778	−0.75
钢铁（硫酸盐还原菌）	−0.95	−0.878	−0.85

选型与安装

选型要点

淡水电阻率高，按结构面积和涂层状况计算，必要时选 M1C 牌号。
海水中电流效率低，不推荐。

需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。

安装要点

支架焊接或螺栓固定后测量与结构的电阻；阳极工作面不涂漆。
闸门等可拆卸结构按检修周期更换。

质量与供货

每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。

随货文件与标志

阳极上标志或标签：供方检印、供方名称与商标、牌号、生产方法、规格（含精度）、批号。
每批附质量证明书：供方信息、产品名称、牌号、规格、生产方法、批号、净重和件数、各项检验结果、生产日期、本标准编号。
运输、贮存防止雨淋受潮，不得沾染油污、油漆，不接触酸、碱、盐。

华宇镁业按国标组织出厂检验并出具质量证明书；需方要求按批检测接触电阻或提供第三方检测报告时，请在合同中注明。

展开国标条文：型号标记、检验项目与抽样、质量要求

本产品执行 GB/T 17731-2015《镁合金牺牲阳极》（2015-09-11 发布，2016-04-01 实施，代替 GB/T 17731-2009）。适用于在土壤、淡水及海水等介质中工作的金属（主要是钢质）设施采用阴极保护用的铸造、挤压方法生产的镁阳极。

牌号与代号：AZ63B（铸造、挤压）；AZ31B（挤压）；M1C（铸造、挤压（高电位））。生产方法代号：C 铸造、E 挤压；形状代号：S 梯形、D D 形、B 棒状（圆棒、矩形棒）。

型号表示：生产方法代号 — 牌号 — 重量（铸造，kg）或直径（挤压，mm） — 形状代号，GB/T 17731—2015。示例：C—AZ63B—10—S，GB/T 17731—2015：铸造 AZ63B 合金、10 kg 梯形镁阳极；E—AZ31B—20—B，GB/T 17731—2015：挤压 AZ31B 合金、直径 20 mm 的圆棒状镁阳极。

本产品常用型别 / 牌号：AZ63B、M1C；其他型别按项目规格书供货。

GB/T 17731-2015 表17 取样规定

检验项目	取样规定
外形尺寸和重量	每批任取 5 支（挤压镁阳极任取 5 段，每段 2 m）
同心度、弯曲度	每批任取该批总支数的 0.1%，但不少于 3 支（圆棒状阳极）
化学成分	生产方可在熔融状态取样；仲裁取样每批任取 1 支（挤压取 2 m，圆棒状铸造取 5 支），钻孔法取样避开钢芯、不少于 5 点，取样量不少于 100 g
电化学性能	每批任取 1 支（挤压镁阳极任取 2 m，圆棒状铸造镁阳极任取 5 支）
接触电阻	每批任取 1 支（挤压镁阳极任取 2 m）
表面质量	逐支进行或逐盘进行

组批与抽样：每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。

质量要求

铸造镁阳极表面不应存在毛刺、裂纹、气孔、夹杂物等影响使用的缺陷。
挤压镁阳极表面清洁，允许有不影响使用的压伤、碰伤、压坑、气泡、气孔、擦伤和划伤，缺陷深度不超过直径的允许负偏差；每米长度允许不超过 3 个直径 ≤1 mm 的氧化夹杂、不超过 2 个直径 ≤2 mm 的气泡。
铸造镁阳极钢芯材质符合 GB/T 912 或 GB 1499.1；挤压阳极钢芯材质由供需双方协商。
铸造镁阳极钢芯表面镀锌，呈银白色无斑痕；挤压镁阳极钢芯不需镀锌。
基体与钢芯之间不应有松动，接触电阻小于 0.001 Ω；钢芯规格及形状由供需双方协商。

常见问题

能用在海水或海船上吗？

不推荐。镁阳极在海水中电流效率低，支架式镁阳极主要用于淡水中的闸门、内河船舶等结构，不能照搬海水铝阳极的适用范围；淡水、海水中的性能由供需双方协商确定。

支架按什么确定？

支架间距、外露长度、固定面以及焊接或螺栓方式按安装图纸确定；支架材质与安装对象相同或采用碳素结构钢，经喷砂处理。机械强度和电气连续性均需满足项目要求。

安装后要检查什么？

支架焊接或螺栓固定后，测量阳极与结构之间的电阻，确认电连接可靠；阳极工作面不得涂漆。闸门等可拆卸结构按检修周期检查、更换阳极。

询价需要提供哪些信息？

请提供阳极与支架图纸、支架材质及连接要求、工况介质、合金牌号与重量、数量。交期和价格按规格、数量和检验要求确认。
