产品概述

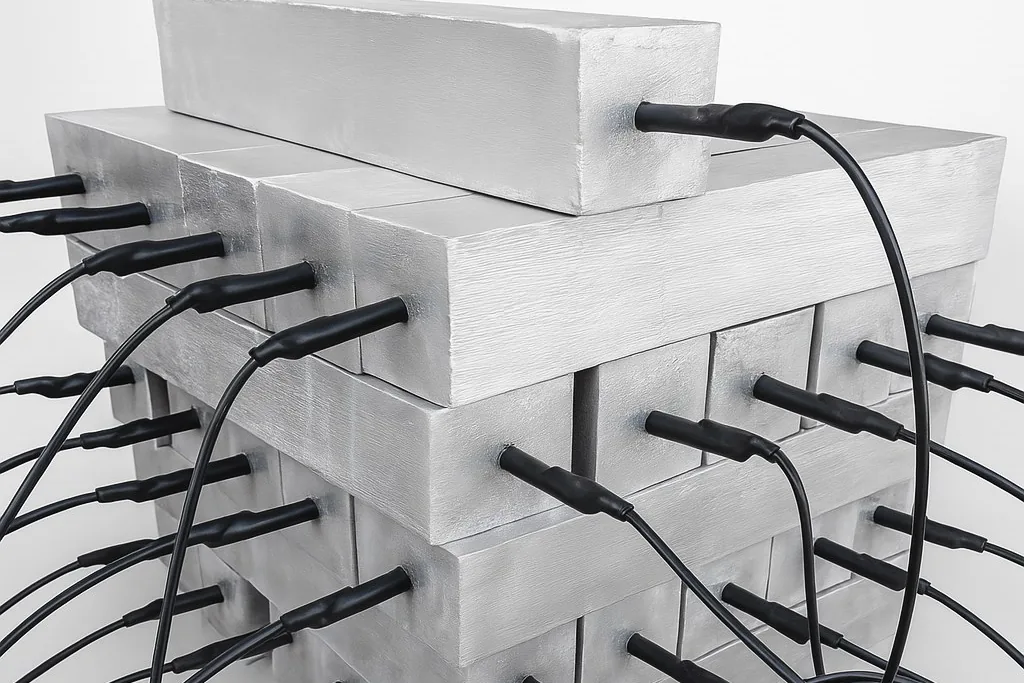

焊线镁阳极在工厂完成电缆与钢芯的连接（铝热焊或压接），接头用环氧树脂密封并加热缩保护，密封后做绝缘检查，避免现场接线质量不稳定。电缆截面常用 10 mm² 或 16 mm²，长度按订单，现场可直接接入测试桩或被保护结构。

阳极本体为 GB/T 17731-2015 铸造梯形或 D 形镁阳极，牌号 AZ63B 或 M1C。焊线是供货配置，不改变本体的牌号和形状；与套装镁阳极相比，焊线阳极不含填包料，土壤中埋设需要填包料时可改选套装或现场另配。适用于埋地管道、储罐底板外侧和需要长电缆引出的阳极地床。

产品特点

铝热焊或压接，工厂完成接线
接头环氧密封并加热缩保护
电缆常用 10 mm²、16 mm²
接头密封后做绝缘检查

适用范围

埋地管道
储罐底板外侧
需要长电缆引出的阳极地床

结构与钢芯

电缆截面常用 10 mm²、16 mm²，长度按订单；接头密封后做绝缘检查。

规格参数

执行 GB/T 17731-2015《镁合金牺牲阳极》，常用牌号 AZ63B、M1C。

GB/T 17731-2015 图1 梯形镁阳极形状 — 图1梯形镁阳极形状GB/T 17731-2015

GB/T 17731-2015 图2 D形镁阳极形状 — 图2D形镁阳极形状GB/T 17731-2015

GB/T 17731-2015 表2 梯形镁阳极典型重量和外形尺寸

图 1 a) 型

重量 kg	A mm	B mm	H mm	L mm
1.4	76.2	—	76.2	114.3
2.3	76.2	—	76.2	190.5
4.1	86.3	66	89	336
7.7	101.6	81.3	101.6	459
14.5	127	106.7	127	536
22.8	178	150	178	429
27.2	106	87	106	1524

图 1 b) 型

重量 kg	A mm	B mm	H mm	L mm
2	72	52	52	350
4	95	75	75	350
8	95	75	75	700
11	110	90	88	700
14	120	100	102	700
22	150	130	125	700

GB/T 17731-2015 表3 D 形镁阳极典型重量和外形尺寸

重量 kg	A mm	B mm	C mm	R mm	H mm	I mm	J mm	K mm	L mm
1.4	70	48	22	29	76	25	19	148	185
2.3	70	48	22	29	76	25	19	254	305
4.1	70	48	22	29	76	25	19	458	549
7.7	89	48	22	38	95	38	29	546	641
10.0	89	48	22	38	95	38	29	646	832
14.5	140	48	22	62	146	38	29	419	505
21.8	140	48	22	62	146	38	29	546	765

表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。

化学成分与电化学性能

GB/T 17731-2015 表15 镁阳极的化学成分（质量分数，%）

牌号	Mg	Al	Zn	Mn	Fe	Cu	Ni	Si	Ce	Zr	Ca	Be	Ti	其他元素·单个	其他元素·总计
AZ63B	余量	5.3~6.7	2.5~3.5	0.15~0.60	0.003	0.01	0.002	0.08	—	—	—	—	—	—	0.30
M1C	余量	≤0.01	—	0.50~1.3	0.01	0.01	0.001	0.05	—	—	—	—	—	0.05	0.30

Fe、Cu、Ni、Si、Ce、Zr、Ca、Be、Ti 及其他元素为杂质元素上限（不大于）。

本页仅列本产品常用型别，全部型别见系列技术资料。

GB/T 17731-2015 表16 镁阳极的电化学性能（土壤介质）

牌号	开路电位 −V (Cu/CuSO₄)	闭路电位 −V (Cu/CuSO₄)	实际电容量 A·h/kg	电流效率 %
AZ63B	1.57~1.67	1.52~1.57	≥1210	≥55
M1C	1.77~1.82	1.64~1.69	≥1100	≥50

镁阳极在土壤中的电化学性能应符合表 16 的规定；淡水、海水中的电化学性能由供需双方协商确定。

参比电极为饱和硫酸铜电极（Cu/CuSO₄），电位数值为负值。

GB/T 17731-2015 表A.1 土壤中或浸水钢铁结构最小阴极保护电位（V）

被保护结构	饱和硫酸铜参比电极	饱和甘汞参比电极	氯化银参比电极
钢铁（土壤或淡水）	−0.85	−0.778	−0.75
钢铁（硫酸盐还原菌）	−0.95	−0.878	−0.85

选型与安装

选型要点

按设计阳极规格和牌号选择，并注明电缆型号与长度。
需要填包料时可升级为套装阳极。

需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。

安装要点

埋地阳极装入填包料袋（石膏粉 75%、膨润土 20%、无水硫酸钠 5%），埋设在管道一侧 3～5 m、深度与管底相当且低洼潮湿的位置，回填前用水浸透填包料。
电缆与钢芯采用铝热焊或压接，接头用环氧或热缩套密封；管道侧用铝热焊连接并修补防腐层。
避免与钢结构撞击；套装阳极不得拖拽电缆。

质量与供货

每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。

随货文件与标志

阳极上标志或标签：供方检印、供方名称与商标、牌号、生产方法、规格（含精度）、批号。
每批附质量证明书：供方信息、产品名称、牌号、规格、生产方法、批号、净重和件数、各项检验结果、生产日期、本标准编号。
运输、贮存防止雨淋受潮，不得沾染油污、油漆，不接触酸、碱、盐。

华宇镁业按国标组织出厂检验并出具质量证明书；需方要求按批检测接触电阻或提供第三方检测报告时，请在合同中注明。

展开国标条文：型号标记、检验项目与抽样、质量要求

本产品执行 GB/T 17731-2015《镁合金牺牲阳极》（2015-09-11 发布，2016-04-01 实施，代替 GB/T 17731-2009）。适用于在土壤、淡水及海水等介质中工作的金属（主要是钢质）设施采用阴极保护用的铸造、挤压方法生产的镁阳极。

牌号与代号：AZ63B（铸造、挤压）；AZ31B（挤压）；M1C（铸造、挤压（高电位））。生产方法代号：C 铸造、E 挤压；形状代号：S 梯形、D D 形、B 棒状（圆棒、矩形棒）。

型号表示：生产方法代号 — 牌号 — 重量（铸造，kg）或直径（挤压，mm） — 形状代号，GB/T 17731—2015。示例：C—AZ63B—10—S，GB/T 17731—2015：铸造 AZ63B 合金、10 kg 梯形镁阳极；E—AZ31B—20—B，GB/T 17731—2015：挤压 AZ31B 合金、直径 20 mm 的圆棒状镁阳极。

本产品常用型别 / 牌号：AZ63B、M1C；其他型别按项目规格书供货。

GB/T 17731-2015 表17 取样规定

检验项目	取样规定
外形尺寸和重量	每批任取 5 支（挤压镁阳极任取 5 段，每段 2 m）
同心度、弯曲度	每批任取该批总支数的 0.1%，但不少于 3 支（圆棒状阳极）
化学成分	生产方可在熔融状态取样；仲裁取样每批任取 1 支（挤压取 2 m，圆棒状铸造取 5 支），钻孔法取样避开钢芯、不少于 5 点，取样量不少于 100 g
电化学性能	每批任取 1 支（挤压镁阳极任取 2 m，圆棒状铸造镁阳极任取 5 支）
接触电阻	每批任取 1 支（挤压镁阳极任取 2 m）
表面质量	逐支进行或逐盘进行

组批与抽样：每批由同炉熔炼的合金组成，批重不限；出厂前每批进行化学成分、电化学性能、表面质量、外形尺寸和重量、同心度（圆棒状挤压阳极）、弯曲度（圆棒状阳极）检查，接触电阻由供方定期检测或抽检。

质量要求

铸造镁阳极表面不应存在毛刺、裂纹、气孔、夹杂物等影响使用的缺陷。
挤压镁阳极表面清洁，允许有不影响使用的压伤、碰伤、压坑、气泡、气孔、擦伤和划伤，缺陷深度不超过直径的允许负偏差；每米长度允许不超过 3 个直径 ≤1 mm 的氧化夹杂、不超过 2 个直径 ≤2 mm 的气泡。
铸造镁阳极钢芯材质符合 GB/T 912 或 GB 1499.1；挤压阳极钢芯材质由供需双方协商。
铸造镁阳极钢芯表面镀锌，呈银白色无斑痕；挤压镁阳极钢芯不需镀锌。
基体与钢芯之间不应有松动，接触电阻小于 0.001 Ω；钢芯规格及形状由供需双方协商。

常见问题

焊线阳极和套装阳极有什么区别？

焊线阳极只在工厂完成电缆连接和接头密封，不含填包料；套装阳极在此基础上把填包料一起装入棉布袋并外包编织袋。需要填包料时可改选套装，或现场另配。

电缆和接头怎么约定？

电缆截面常用 10 mm² 或 16 mm²，长度按订单。询价时注明电缆型号、长度和出线方式，并约定接头部位的电气连续性、绝缘密封和拉力检查要求。

运输和安装要注意什么？

避免与钢结构撞击，不要用电缆吊装或拖拽阳极，按安装文件保护出线位置。管道侧用铝热焊连接并修补防腐层，宜经测试桩接线，便于测量输出电流。

询价需要提供哪些信息？

请提供阳极型号（形状、牌号、重量）、电缆型号和长度、接头图与密封要求、是否另配填包料、数量。交期和价格按规格、数量和检验要求确认。
