绝缘支架

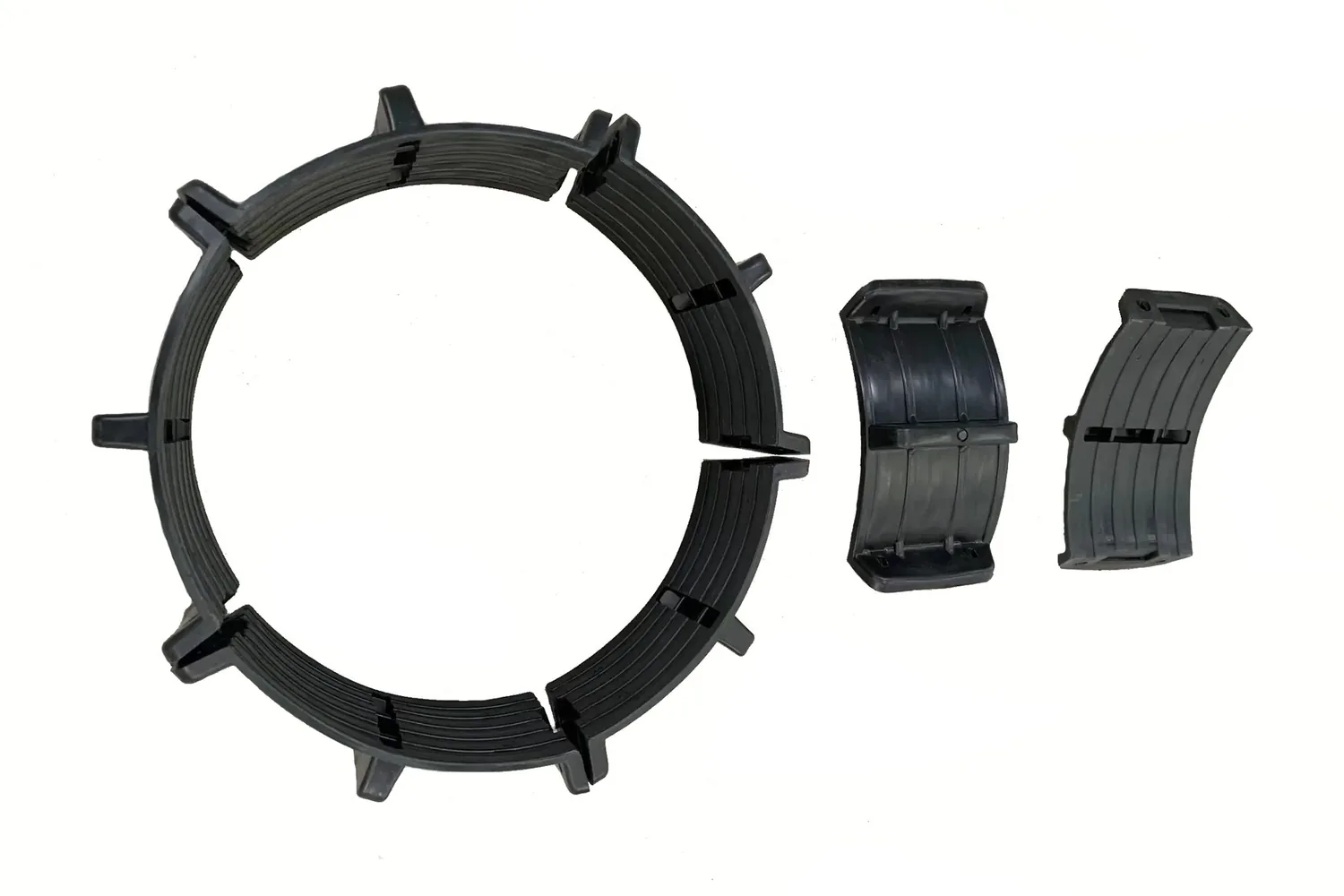

绝缘支架也叫绝缘支撑，用于公路、铁路、河流定向穿越等需要套管的管道工程，以及其他需要绝缘的管道施工，安装在主管道与套管之间：主管道进入套管时起支撑作用，避免损坏套管；同时使主管道与套管相互绝缘，满足阴极保护的要求。支架一般分大片和小片，直径大于 500 mm 的管道另加抱箍，加强支架与管道的紧密度。

片数按管径计算：管径不小于 500 mm 选 ZDA-50，管径每增加 50 mm 加 1 片 MA-50，每增加 100 mm 多加 1 片 ZDA-50，如 610 mm 管道用 6 片 ZDA-50 为 1 套；管径小于 500 mm 选 ZDB-55 或 ZDB-36（数字为支架高度），主管道与套管间隙较小时选 36 高的支架。

套管间隙和承载能力仍需核算，支架间距以设计为准。

产品特点

• 支撑主管道，避免损坏套管
• 主管道与套管相互绝缘
• 大片、小片按管径拼装
• 大管径加抱箍，贴合更紧

适用范围

• 公路、铁路穿越套管
• 河流定向穿越
• 需要管道与套管绝缘的工程

执行与参考标准

• GB/T 21448-2017 埋地钢质管道阴极保护技术规范
• SY/T 0036-2016 埋地钢质管道强制电流阴极保护设计规范
• SY/T 0086-2012 阴极保护管道的电绝缘标准

按管径拼装供货，无固定型号表；用量按上述规则计算。

• 管径 ≥500 mm 选 ZDA-50 支架，管径每增加 50 mm 加 1 片 MA-50，每增加 100 mm 多加 1 片 ZDA-50；例如 610 mm 管道用 6 片 ZDA-50 为 1 套，559 mm 管道用 5 片 ZDA-50 加 1 片 MA-50 为 1 套。
• 管径 <500 mm 选 ZDB-55 或 ZDB-36（数字为支架高度），用管道外径除以支架弧长计算每套片数。

• 提供主管道外径、套管内径和穿越长度，按支架间距计算套数。

询价请提供

• 主管涂层外径
• 套管内径与长度
• 管道荷载和支撑间距
• 支撑高度及材质要求
• 数量或布置图

注意事项

• 套管间隙与承载能力需核算，不仅按管径套用拼片数量。

• 按设计间距在主管道上组装支架并紧固，大管径加抱箍；顶管前检查支架牢固，穿越后测量管道与套管绝缘。

• 绝缘接头：按 SY/T 0516 进行绝缘电阻、耐压、水压与气密试验和焊缝无损检测，随附报告。
• 铝热焊剂：防潮包装、牌号标识清晰，焊粉与模具配套试焊合格。
• 填包料：配比与含水率符合要求，包装完整。
• 电气件：电火花间隙动作电压与导通电压、避雷器伏安特性、去耦合器直流隔离与交流导通参数出厂测试。
• 出厂文件：合格证、检验报告、使用说明。

每批产品随附产品合格证、出厂检验记录和装箱清单；需要型式试验报告、第三方检测或按项目 ITP 见证检验时，请在合同中注明。
