铝热焊模具

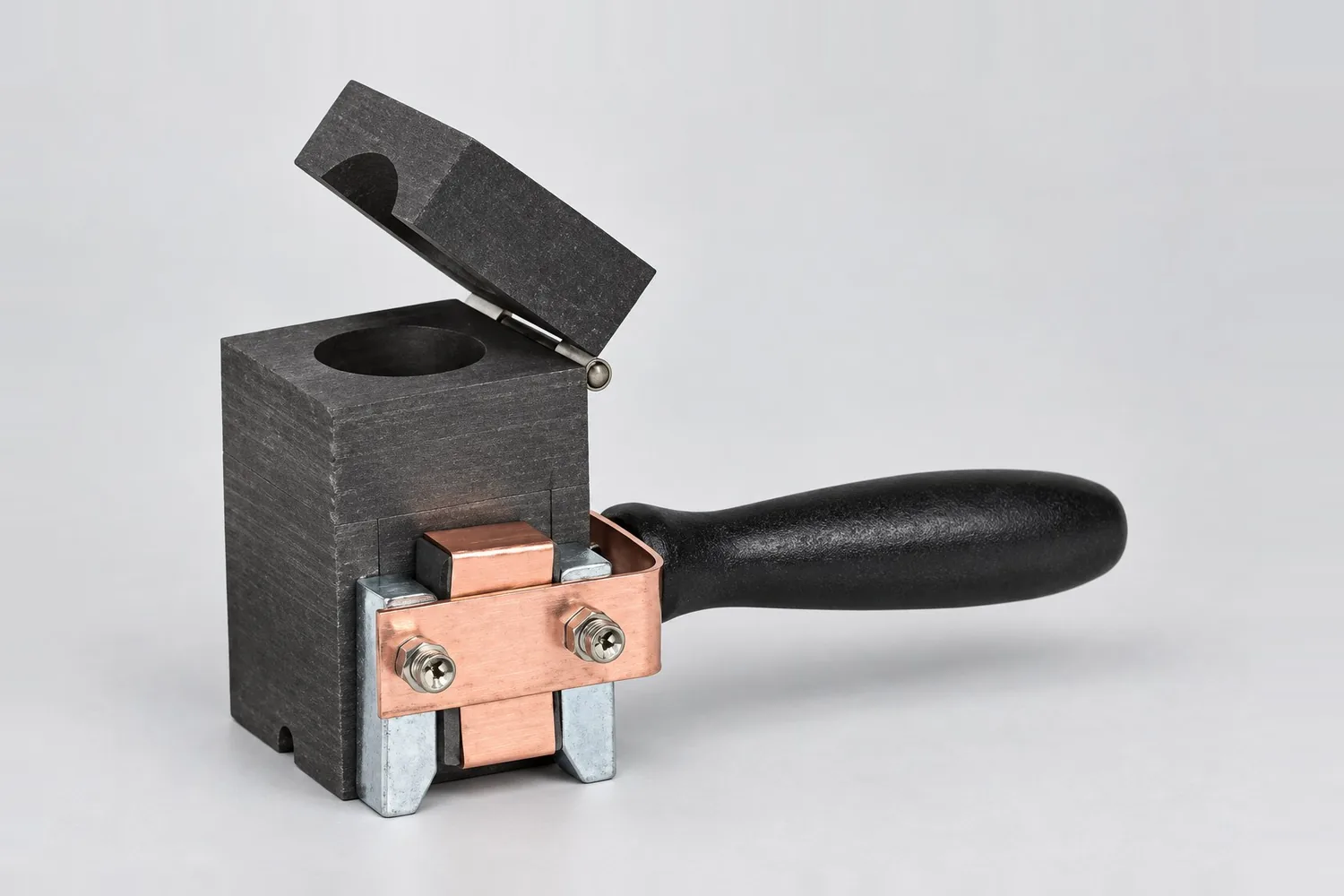

铝热焊模具是铝热焊接的成型工具，用石墨制作，决定焊接熔腔和焊点外形，按电缆截面和被焊件形状（管道曲面、平板、电缆对接）定型，用于阴极保护系统安装中铜芯电缆与钢结构的焊接，以及铜芯电缆之间的连接。模具与焊剂、模夹、打火枪配套使用，型号须与焊剂牌号对应；模夹用于开合模具，其松紧会影响焊接效果。

与一次性消耗的焊剂不同，模具可重复使用，使用寿命一般可达 50～100 次，实际次数取决于模具状态和操作条件。石墨较脆，不能抛甩或受强力冲击，不可把超出模具尺寸的焊接物强行放入，也不要用坚硬工具清渣。每次开工前用喷灯或烘干箱烘干模具驱除水气，用后以软毛刷清洁，并检查接触面密合，防止铜液渗出。

产品特点

• 石墨材质成型模具
• 按电缆截面与焊点形式选择
• 与焊剂、模夹配套
• 补购可按原型号或照片核对

适用范围

• 电缆与管道焊接
• 电缆与钢板、钢结构焊接
• 电缆对接

执行与参考标准

• GB/T 21448-2017 埋地钢质管道阴极保护技术规范
• SY/T 0036-2016 埋地钢质管道强制电流阴极保护设计规范

• 模具型号与焊剂规格对照见下表。

• 按电缆截面、管径或平板形式选模具型号，并与焊剂型号对应。

询价请提供

• 电缆规格
• 被焊件材料及管径
• 连接示意图
• 配套焊剂规格
• 模夹需求与数量

注意事项

• 使用次数由模具状态和操作条件决定，应按操作文件检查磨损及密合。

1. 除锈：用砂纸或砂轮清除焊接部位约 50 mm×50 mm 区域的锈蚀，要求表面干燥、无油脂。
2. 剥线：剥掉电缆的绝缘护层，露出长约 50 mm 的一段铜芯。
3. 装模：把模具紧密压在铜芯与钢结构表面，将电缆插入模具底部孔道，取出铜片堵住模具内孔。
4. 装焊剂：剪开塑料包，将焊剂倒入模具，用专用木棒（或焊剂瓶）压实。
5. 撒点火粉：把点火粉撒在焊剂表面和模盖上。
6. 点火：盖好模盖，点燃点火粉，用力压紧模具并注意安全。
7. 出模：约 10 秒后提起模具，清除焊渣，焊接完成；用螺丝刀等清除模具内残渣以备下次使用。

注意事项

• 操作环境保持通风良好，周围 5 m 范围内没有易燃易爆物；点火粉不得与其他焊剂和点火粉混放，人员切勿处于模盖正面。
• 如果电缆和管道直径较小，请注意模具的摆放以免铜液外漏。
• 焊剂、模具等产品应干燥、通风、防潮保存，储存温度不高于 50 ℃，远离明火和高温。

• 绝缘接头：按 SY/T 0516 进行绝缘电阻、耐压、水压与气密试验和焊缝无损检测，随附报告。
• 铝热焊剂：防潮包装、牌号标识清晰，焊粉与模具配套试焊合格。
• 填包料：配比与含水率符合要求，包装完整。
• 电气件：电火花间隙动作电压与导通电压、避雷器伏安特性、去耦合器直流隔离与交流导通参数出厂测试。
• 出厂文件：合格证、检验报告、使用说明。

每批产品随附产品合格证、出厂检验记录和装箱清单；需要型式试验报告、第三方检测或按项目 ITP 见证检验时，请在合同中注明。
