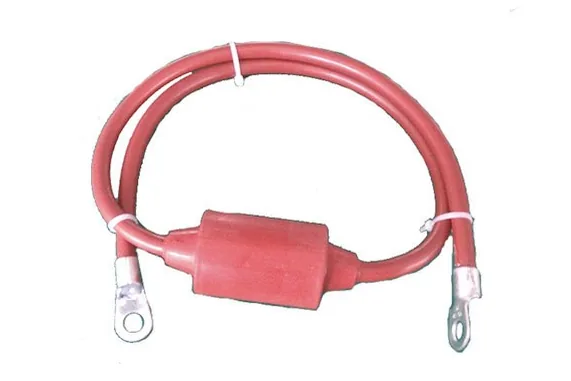

产品概述
绝缘装置保护火花间隙按设计跨接在管道绝缘法兰或绝缘接头两侧，在规定过电压条件下导通，用于相应雷电及操作过电压保护。选型时先明确被保护绝缘装置、接线方式和安装环境，再核对放电及冲击电流要求。
与可持续提供交流通路的固态去耦合器相比，火花间隙的用途集中在规定过电压下的保护连接。密封、外壳、防护或防爆要求均应对应具体完整型号及安装附件；涉及危险区域时，订货清单需列明适用证书要求。安装参数见规格表。
产品特点
- 规定过电压条件下导通
- 用于绝缘装置保护连接
- 放电与冲击能力按型号选择
- 危险区域核对完整型号及证书
适用范围
- 绝缘接头、绝缘法兰两端
- 管道接地过电压限制
- 独立接地体等电位连接
执行与参考标准
- GB/T 21448-2017 埋地钢质管道阴极保护技术规范
- SY/T 0036-2016 埋地钢质管道强制电流阴极保护设计规范
- SY/T 0086-2012 阴极保护管道的电绝缘标准
技术参数
安装参数要求：
| 安装形式及位置： | 埋地 |
|---|---|
| 外壳防护等级： | IP68 |
| 外壳材料： | 硅橡胶 |
| 连接电缆： | 25mm2 硅橡胶 10kV 电缆 |
| 电缆长度： | 可根据具体使用定制 |
| 电缆绝缘电阻： | 100MΩ |
结构与配置
- 安装参数要求见下表。
配置要点
| 功能 | 规定条件下的过电压导通 |
|---|---|
| 配合对象 | 绝缘接头或绝缘法兰 |
| 选型参数 | 放电电压、冲击波形与安装引线 |
选型与询价
- 按绝缘装置位置和雷击等级选型；与接地电池或去耦合器组合使用时说明接线方式。
询价请提供
- 绝缘装置耐受参数
- 放电电压要求
- 冲击电流及波形
- 安装引线及接线图
- 危险区域或防护要求
注意事项
- 火花间隙不能默认承担持续交流排流功能。
- 防爆资格需核对所供完整型号及安装附件。
安装与使用
- 两端分别接绝缘装置两侧管道，连线短直；安装后测绝缘装置绝缘电阻不受影响。
质量与供货
- 绝缘接头：按 SY/T 0516 进行绝缘电阻、耐压、水压与气密试验和焊缝无损检测，随附报告。
- 铝热焊剂：防潮包装、牌号标识清晰，焊粉与模具配套试焊合格。
- 填包料：配比与含水率符合要求，包装完整。
- 电气件：电火花间隙动作电压与导通电压、避雷器伏安特性、去耦合器直流隔离与交流导通参数出厂测试。
- 出厂文件：合格证、检验报告、使用说明。
每批产品随附产品合格证、出厂检验记录和装箱清单；需要型式试验报告、第三方检测或按项目 ITP 见证检验时，请在合同中注明。
常见问题
电火花间隙和固态去耦合器有什么区别？
电火花间隙只在规定过电压下导通，用于绝缘装置的雷电和操作过电压保护，不承担持续交流排流；固态去耦合器在隔离直流的同时持续泄放交流干扰。两者工作机理不同，不能直接互换。
安装后会影响绝缘接头的绝缘吗？
火花间隙只在规定过电压下导通。安装时两端分别接绝缘装置两侧管道，连线短而直；安装后应测量绝缘装置的绝缘电阻，确认不受影响。
可以用在爆炸危险区域吗？
请先提供危险区域、防爆型式及等级要求，再核对所选完整型号、安装附件和对应证书范围，确认该配置适用于现场后选用。
选型需要提供哪些信息？
请提供绝缘装置耐受参数、放电电压要求、冲击电流及波形、安装引线及接线图、危险区域或防护要求；与接地电池或去耦合器组合使用时说明接线方式。价格和交期按规格、数量和配置确认。
