产品概述
管道绝缘接头是阴极保护系统中实现管段电隔离的压力元件，选型同时核对承压、密封和电绝缘要求。整体式或法兰连接式、端部连接及埋地安装条件应对应实际型号和项目图纸确认。

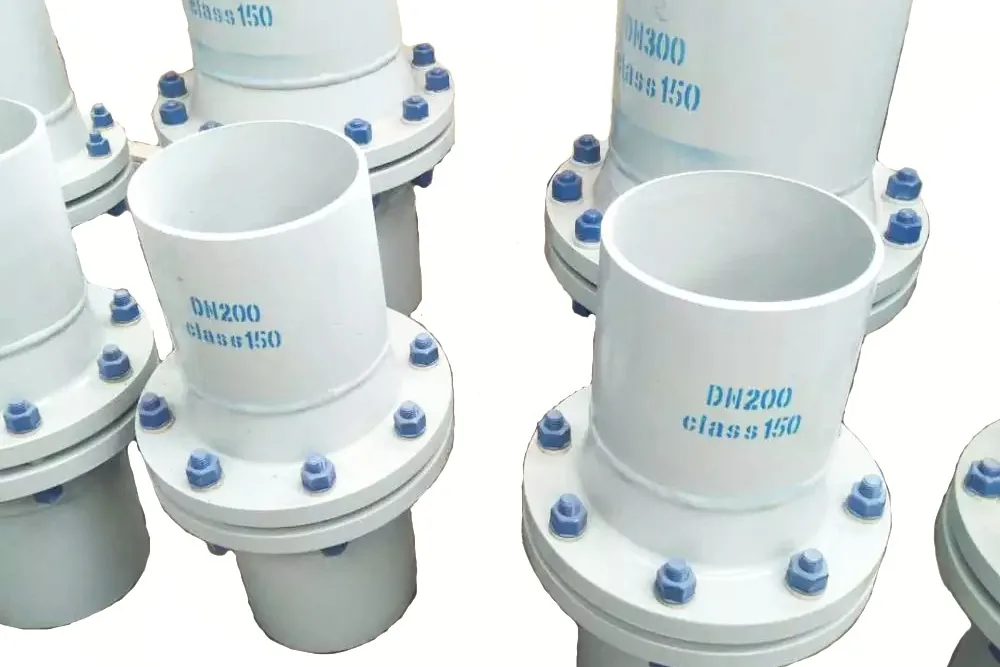

整体式采用整体挤压焊接结构，绝缘和密封材料夹入并固定在套筒内，二次密封，密封元件紧靠绝缘板；可按要求设自动消雷保护结构。端部可按图纸采用焊接、法兰或螺纹连接，管材可选碳钢、奥氏体不锈钢，或碳钢与不锈钢、钢与铜、钢与钛混合连接。口径、压力等级和试验要求以技术协议为准，可参照 SY/T 0516-2016。
产品特点
- 管段电隔离用压力元件
- 整体式或法兰结构分别确认
- 端部连接按管线图纸确定
- 承压、密封及绝缘要求配套核对
适用范围
- 石油、天然气、成品油管道
- 水、蒸汽及其他介质管道
- 站场进出站、穿越段的电绝缘
执行与参考标准
- GB/T 21448-2017 埋地钢质管道阴极保护技术规范
- SY/T 0036-2016 埋地钢质管道强制电流阴极保护设计规范
- SY/T 0516-2016 绝缘接头与绝缘法兰技术规范
- SY/T 0086-2012 阴极保护管道的电绝缘标准
技术参数
本产品按图纸定制，无固定型号表；口径、压力等级和试验要求以技术协议为准。
结构与配置
- 规格按管径、壁厚、材质和压力等级定制；两端短管材质与管线匹配。
- 出厂进行水压试验和绝缘电阻测试，随附检验报告。
配置要点
| 功能 | 管段电隔离、承压与密封 |
|---|---|
| 结构形式 | 整体式或法兰连接等按图纸确认 |
| 接口 | 管径、壁厚、材质及端部连接 |
| 验收维度 | 压力试验、绝缘性能及指定检验 |
选型与询价
- 提供管径、壁厚、钢级、设计压力、介质温度和防腐层类型。
- 雷击频繁地区配火花间隙或接地电池保护。
询价请提供
- 公称尺寸、管径与壁厚
- 设计压力和温度
- 介质及管材
- 端部连接图
- 绝缘和压力试验要求
- 数量
注意事项
- 额定压力、温度、埋设条件及使用年限均按具体型号文件确认。
- 连接的过电压保护器件应与绝缘耐受条件及现场接地设计配合。
安装与使用
- 与管线对焊，焊接时对绝缘接头降温防止绝缘件损伤；焊后测绝缘电阻。
- 两侧设测试桩，便于检测绝缘性能。
质量与供货
- 绝缘接头：按 SY/T 0516 进行绝缘电阻、耐压、水压与气密试验和焊缝无损检测，随附报告。
- 铝热焊剂：防潮包装、牌号标识清晰，焊粉与模具配套试焊合格。
- 填包料：配比与含水率符合要求，包装完整。
- 电气件：电火花间隙动作电压与导通电压、避雷器伏安特性、去耦合器直流隔离与交流导通参数出厂测试。
- 出厂文件：合格证、检验报告、使用说明。
每批产品随附产品合格证、出厂检验记录和装箱清单；需要型式试验报告、第三方检测或按项目 ITP 见证检验时，请在合同中注明。
常见问题
绝缘接头和绝缘法兰怎么选？
绝缘接头在绝缘法兰基础上改进，整体式结构可直接埋地，适合埋地安装；地上需要拆卸的场合可选绝缘法兰。具体埋设条件和额定参数按所供型号文件确认。
询价需要提供哪些参数？
请提供公称尺寸、管径与壁厚、钢级或管材、设计压力和温度、介质、防腐层类型、端部连接图、绝缘和压力试验要求及数量。本产品按图纸定制，价格和交期按规格、数量和配置确认。
出厂检验和安装要注意什么？
出厂进行水压试验和绝缘电阻测试，具体项目以技术协议为准。与管线对焊时要对绝缘接头降温，防止绝缘件受热损伤，焊后测量绝缘电阻；两侧设测试桩便于检测绝缘性能。
雷击频繁地区怎么保护绝缘接头？
可选带自动消雷保护结构的绝缘接头，或另配电火花间隙、锌接地电池保护。所配过电压保护器件应与绝缘接头的耐受条件和现场接地设计配合。
能否用于不锈钢或异种管材？
可以。管材可按要求采用高强度碳钢、奥氏体不锈钢，也可做碳钢与不锈钢、钢与铜、钢与钛等不同管材的混合连接，两端短管材质与管线匹配。
