产品概述

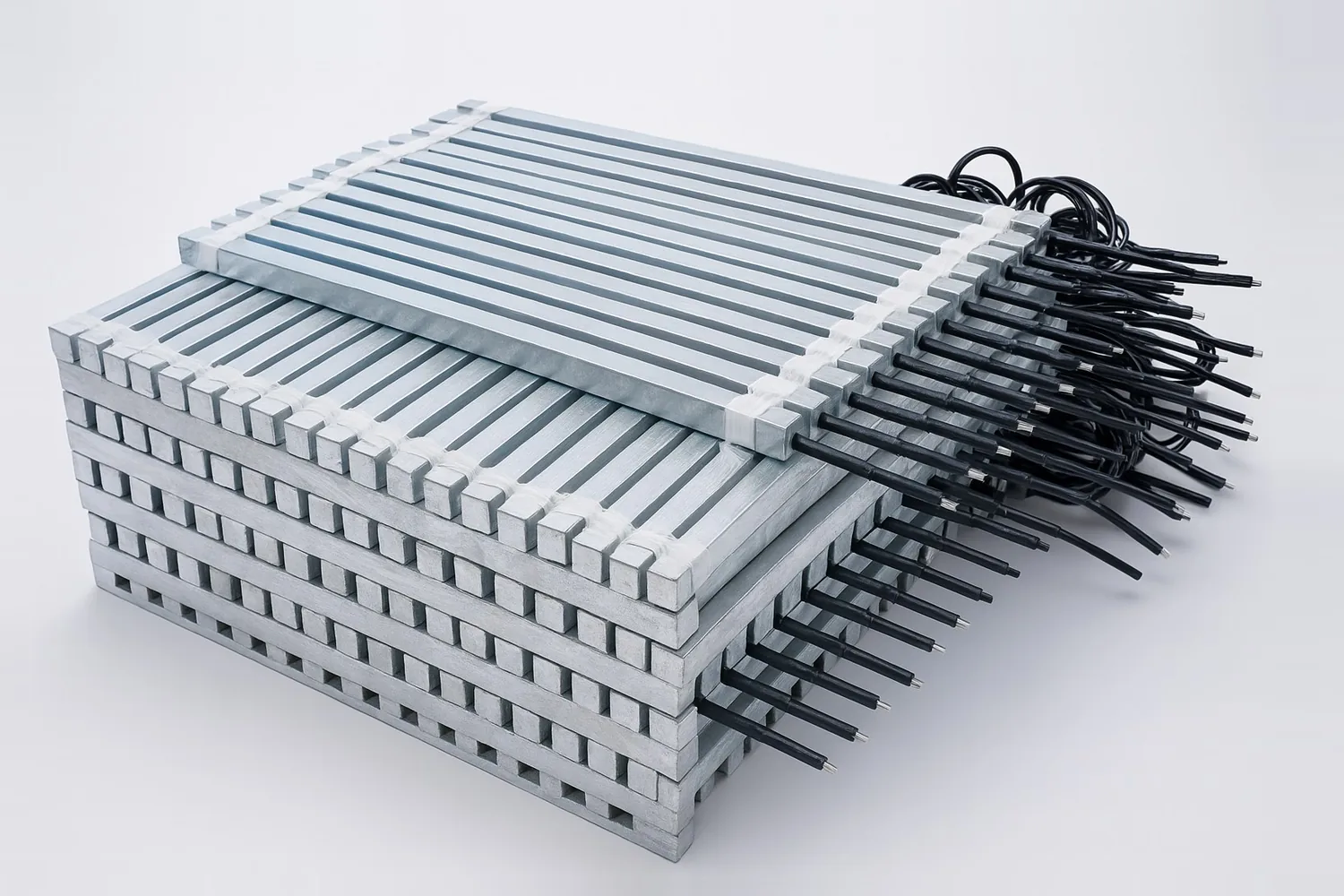

锌接地电池由平行布置的锌合金阳极棒、绝缘垫块、电缆及填包料等组成，按方案跨接在绝缘接头或绝缘法兰两侧。采购时按接线图核对 2 支或 4 支锌棒配置、填包料和电缆，保护能力与现场接地及绝缘装置要求配合确认。锌棒材料按 GB/T 4950-2021，常用尺寸见规格表。
锌接地电池、火花间隙和氧化锌保护器的工作方式不同，选型时分别核对接线、持续运行条件及过电压保护要求。需要组合使用时，应以项目电气保护方案确定各器件的功能和供货范围。
产品特点
- 2 支或 4 支锌合金阳极棒
- 绝缘垫块隔开，填包料成套封装
- 跨接绝缘接头或绝缘法兰两侧
- 兼具辅助阴极保护作用
适用范围
- 绝缘接头、绝缘法兰两侧
- 雷击、强电冲击防护
- 兼作辅助阴极保护
执行与参考标准
- GB/T 21448-2017 埋地钢质管道阴极保护技术规范
- SY/T 0036-2016 埋地钢质管道强制电流阴极保护设计规范
- SY/T 0086-2012 阴极保护管道的电绝缘标准
- GB/T 4950-2021 锌合金牺牲阳极
技术参数
常用尺寸：
| 型号 | 规格 |
|---|---|
| 长*宽*高 mm | |
| ZJD-1 | 40*40*800 |
| ZJD-2 | 40*40*1000 |
| ZJD-3 | 40*40*1200 |
| ZJD-4 | 40*40*1500 |
| ZJD-5 | 40*40*1800 |
备注：客户要求的其他规格和尺寸请恰询。
结构与配置
- 常用尺寸见下表；锌棒材料按 GB/T 4950-2021。
配置要点
| 组成 | 锌电极、隔件、填包料与电缆 |
|---|---|
| 配套对象 | 按设计连接的绝缘装置或管段 |
| 选型输入 | 接线关系、土壤及电流工况 |
选型与询价
- 按绝缘装置规格和土壤条件选 2 支或 4 支型。
询价请提供
- 接线原理图
- 绝缘装置参数
- 电流或冲击要求
- 锌电极数量及结构
- 填包料和电缆要求
注意事项
- 与固态去耦合器、电火花间隙的功能和额定能力分别核对，不能直接互换。
安装与使用
- 埋设在绝缘装置附近潮湿土层，引出电缆分别焊接在绝缘装置两侧管道上，浇水浸透填包料后回填。
质量与供货
- 绝缘接头：按 SY/T 0516 进行绝缘电阻、耐压、水压与气密试验和焊缝无损检测，随附报告。
- 铝热焊剂：防潮包装、牌号标识清晰，焊粉与模具配套试焊合格。
- 填包料：配比与含水率符合要求，包装完整。
- 电气件：电火花间隙动作电压与导通电压、避雷器伏安特性、去耦合器直流隔离与交流导通参数出厂测试。
- 出厂文件：合格证、检验报告、使用说明。
每批产品随附产品合格证、出厂检验记录和装箱清单；需要型式试验报告、第三方检测或按项目 ITP 见证检验时，请在合同中注明。
常见问题
2 支型和 4 支型怎么选？
按绝缘装置规格和土壤条件选 2 支或 4 支型。询价时请提供接线原理图、绝缘装置参数、电流或冲击要求，以及填包料和电缆要求，便于确认锌棒数量和结构。
能和电火花间隙、氧化锌保护器互换吗？
应先按接线图和保护要求核对各器件的工作方式与额定能力，再确定是否替换或组合。采购时可提供现有装置型号及保护方案，分别确认锌棒、电缆和其他器件清单。
锌接地电池怎么安装？
埋设在绝缘装置附近的潮湿土层中，两根引出电缆分别焊接在绝缘装置两侧的管道上，浇水浸透填包料后再回填。电缆和填包料要求请在订货时一并说明。
询价需要提供哪些信息？
请提供接线原理图、绝缘装置参数、电流或冲击要求、锌棒数量及结构、填包料和电缆要求以及数量。价格和交期按规格、数量和配置确认。
