产品概述

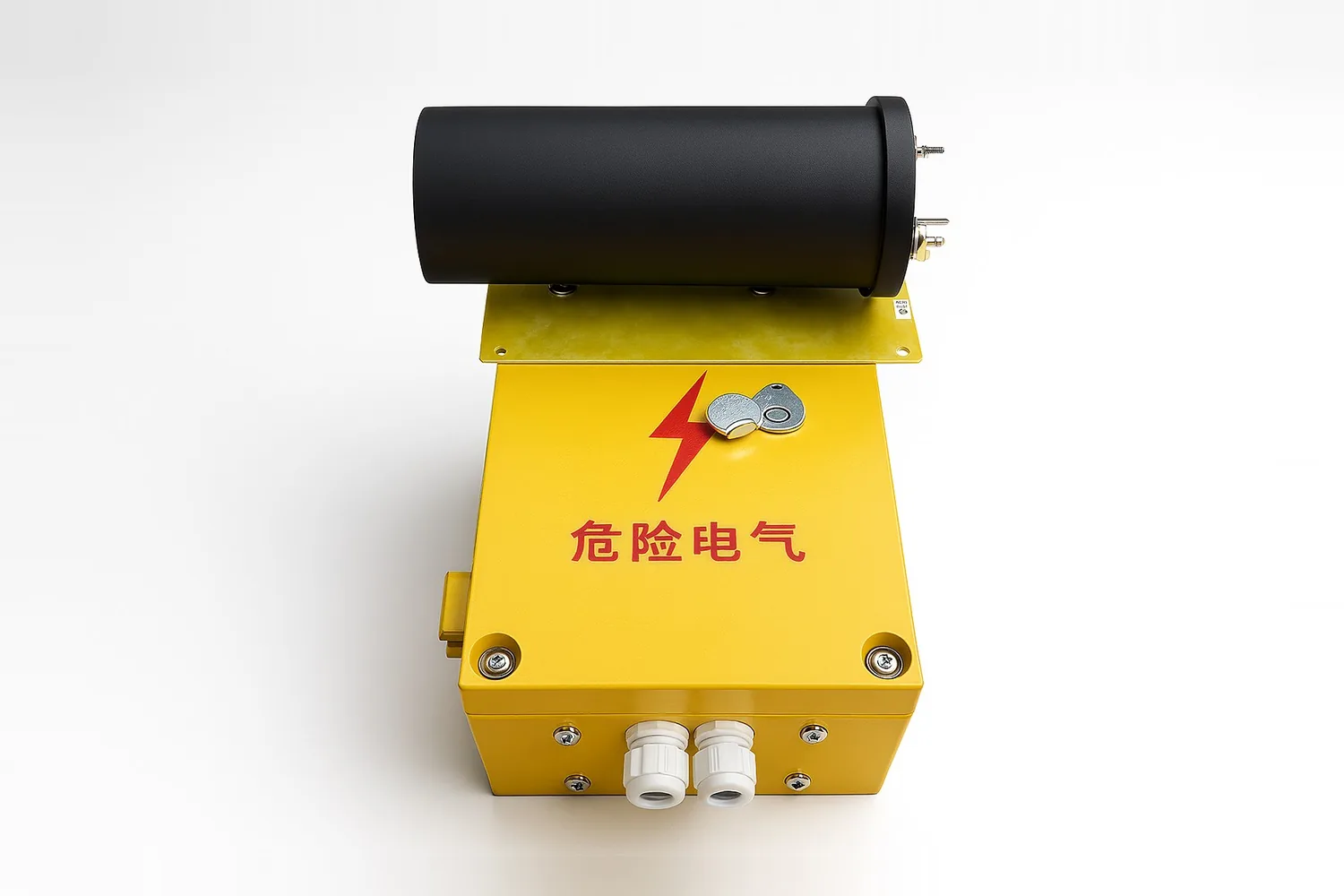

固态去耦合器在规定的直流阻断范围内隔离阴极保护直流，同时为交流提供通路，用于相应管道干扰缓解和电气保护。选型时分别核对持续交流、故障电流及持续时间、雷电冲击和直流阻断条件，避免仅按外观或“排流器”名称采购。
它常用于高压输电线路走廊内、电气化铁路附近的管道，以及绝缘接头两侧和接地系统之间的隔离。与只在过电压时导通的电火花间隙不同，去耦合器可持续提供交流通路，两者不能简单互换；超出直流阻断阈值时可能进入导通状态。性能参数和保护箱规格见规格表，额定值和防爆能力以具体型号文件为准，干扰防护参照 GB/T 50698-2011。
产品特点
- 在额定范围内隔直通交
- 用于交流干扰缓解
- 故障与冲击能力按型号选择
- 保护箱及安装方式按项目确认
适用范围
- 高压输电线路走廊内的管道
- 电气化铁路附近管道
- 绝缘接头两侧、接地系统隔离
执行与参考标准
- GB/T 21448-2017 埋地钢质管道阴极保护技术规范
- SY/T 0036-2016 埋地钢质管道强制电流阴极保护设计规范
- GB/T 50698-2011 埋地钢质管道交流干扰防护技术标准
- SY/T 0086-2012 阴极保护管道的电绝缘标准
技术参数
性能参数：
| 序号 | 试验项目 | 技术参数 |
|---|---|---|
| 1 | 额定隔离电压(泄漏电流≤1mA) | -2.0V/+0.2V |
| 2 | 额定雷电冲击通流容量（4/10μs） | 100kA（4/10μs） |
| 3 | 稳态交流电流（在-2V/+2V 条件下） | ≤45A |
| 4 | 直流泄漏电流 | ≤1mA |
| 5 | 故障电流（AC-rms/工频/30 周波） | ≥3500A |
| 6 | 工作温度 | -45℃～+60℃ |
| 7 | 防护等级 | IP65 |
保护箱技术规格：
| 规格 | ||
|---|---|---|
| 安装形式及位置 | 埋地/地表 | |
| 防爆类型 | 防爆 | |
| 外壳防护等级 | IP65 | |
| 外壳材料 | 合金压铸 | |
| 外壳防腐 | 喷塑 | |
| 内部结构三防 | 防潮、防盐雾、防细菌 | |
| 内部大电流连接电缆 | AGG-10kV 硅橡胶高压电缆 | |
| 电压等级 | 10kV | |
| 绝缘层 | 绝缘电阻≥100MΩ | |
| 单芯多股绞合铜导线 | 16mm2 | |
结构与配置
- 性能参数与保护箱技术规格见下表。
配置要点
| 功能 | 直流去耦与额定交流通路 |
|---|---|
| 连续能力 | 持续交流电流单独确认 |
| 暂态能力 | 故障电流时间与雷电波形分别确认 |
选型与询价
- 按交流干扰电压、故障电流和雷击等级选型；提供管道位置与干扰源情况。
询价请提供
- 安装接线图及接地条件
- 直流阻断阈值
- 持续交流电流
- 故障电流和持续时间
- 雷电波形及冲击要求
- 防护或防爆要求
注意事项
- 超出阻断阈值可能进入导通状态，额定值按具体型号核对。
- 防爆和冲击能力均需由对应型号文件支持。
安装与使用
- 一端接管道，一端接接地极或绝缘装置另一侧，接线短而直；保护箱安装在测试桩或专用箱内。
- 投运后测量管道交流电压和直流电位，确认隔直效果。
质量与供货
- 绝缘接头：按 SY/T 0516 进行绝缘电阻、耐压、水压与气密试验和焊缝无损检测，随附报告。
- 铝热焊剂：防潮包装、牌号标识清晰，焊粉与模具配套试焊合格。
- 填包料：配比与含水率符合要求，包装完整。
- 电气件：电火花间隙动作电压与导通电压、避雷器伏安特性、去耦合器直流隔离与交流导通参数出厂测试。
- 出厂文件：合格证、检验报告、使用说明。
每批产品随附产品合格证、出厂检验记录和装箱清单；需要型式试验报告、第三方检测或按项目 ITP 见证检验时，请在合同中注明。
常见问题
去耦合器会影响阴极保护吗？
在规定的直流阻断电压范围内，去耦合器对直流呈高阻，保护电流不经它流失；对交流和瞬态电流呈低阻泄放。超出阻断阈值可能进入导通状态，额定值按具体型号核对。
去耦合器和电火花间隙有什么区别？
固态去耦合器在规定范围内隔离直流并提供持续交流通路；电火花间隙在规定过电压条件下导通。两者的用途和额定能力分别核对，需要故障或雷电保护时，还应确认具体型号的相应参数。
去耦合器怎么安装？
一端接管道，另一端接接地极或绝缘装置另一侧，接线短而直；保护箱安装在测试桩或专用箱内。投运后测量管道交流电压和直流电位，确认隔直效果。
选型需要提供哪些信息？
请提供安装接线图及接地条件、直流阻断阈值、持续交流电流、故障电流和持续时间、雷电波形及冲击要求、防护或防爆要求，以及管道位置与干扰源情况。价格和交期按规格、数量和配置确认。
