产品概述

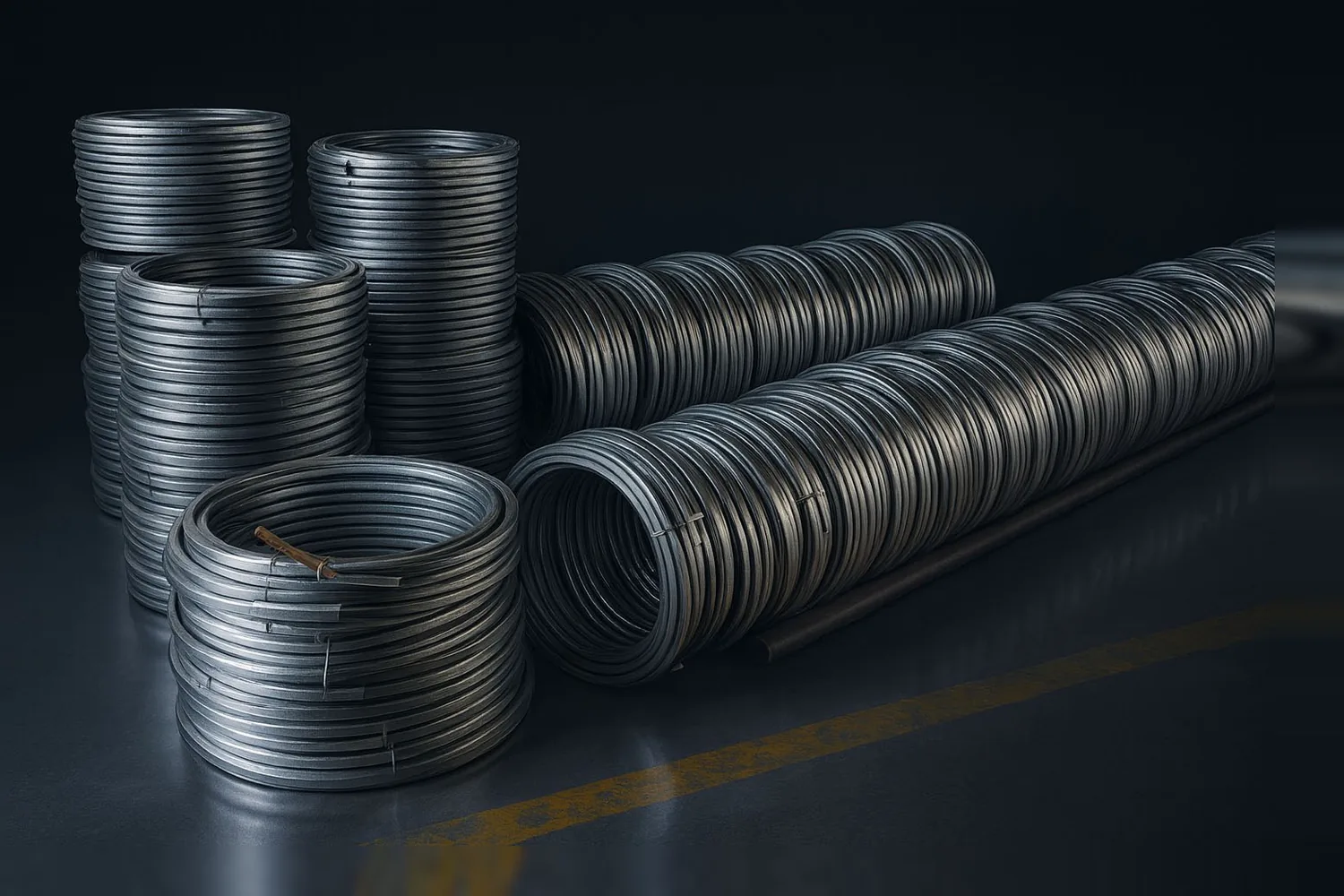

锌带是内嵌钢芯的连续挤压锌合金带状阳极，执行 GB/T 4950-2021 带状（R）结构，分储罐用和埋地管线用两个系列，同为 4 种截面：截面 8.73×10.32～25.40×31.75 mm，钢芯直径 2.92～4.70 mm，单重 0.372～3.572 kg/m，每卷 30.5～305 m，成卷供货，卷长也可按订单确定。
华宇对应生产 ZR-01～ZR-04 四种规格，也可按 ASTM B418 要求供货。
华宇锌带经过耐低温脆性控制，在 −20 ℃ 下反复弯曲仍保持一定塑性、不发生断裂，适合严寒天气的现场施工和冬季开卷。锌带可用作牺牲阳极、接地材料或交流干扰缓解材料，三种用途的计算目标和连接方式不同，询价时请写明用途，不能仅按铺设长度承诺效果。
产品特点
- −20 ℃ 下反复弯曲不断裂
- 4 种截面，每卷长 30.5～305 m
- 内嵌钢芯，直径 2.92～4.70 mm
- 每卷总长度不出现负偏差
适用范围
- 埋地长输管道、站场管网的交流干扰缓解与接地
- 储罐底板外侧的网格式保护
- 套管内、狭窄空间的缠绕保护
- 海底管道、潮湿土壤中钢结构
结构与钢芯
- 截面为梯形 b₁×b₂，中心钢芯直径 2.92～4.70 mm；每卷长度 30.5～305 m。
- 截面尺寸偏差 ±1 mm，钢芯直径偏差 ±0.4 mm，钢芯同心度 ≤2 mm，每卷总长度不出现负偏差。
规格参数
执行 GB/T 4950-2021《锌合金牺牲阳极》，常用型别 Ⅰ型、Ⅱ型、Ⅲ型。
GB/T 4950-2021 表13 储罐用带状锌阳极
| 型号 | b1×b2 mm | 卷长 m | 单重 kg/m |
|---|---|---|---|
| ZxCR-1 | 25.40×31.75 | 30.5 | 3.572 |
| ZxCR-2 | 15.88×22.23 | 61 | 1.782 |
| ZxCR-3 | 12.70×14.28 | 152 | 0.893 |
| ZxCR-4 | 8.73×10.32 | 305 | 0.372 |
型号中的 x 为化学成分代号 1、2、3。
扫描件缺该表所在页，型号数据来自华宇报价系统核对库。
GB/T 4950-2021 表15 埋地管线用带状锌阳极
| 型号 | b1×b2 mm | 卷长 m | 钢芯直径 mm | 卷内径 mm | 单重 kg/m | 卷重量 kg |
|---|---|---|---|---|---|---|
| ZxPR-1 | 25.40×31.75 | 30.5 | 4.70 | 850～950 | 3.572 | 108.9 |
| ZxPR-2 | 15.88×22.23 | 61 | 3.43 | 550～600 | 1.782 | 108.9 |
| ZxPR-3 | 12.70×14.28 | 152 | 3.30 | 300～350 | 0.893 | 135.7 |
| ZxPR-4 | 8.73×10.32 | 305 | 2.92 | 300～350 | 0.372 | 113.5 |
型号中的 x 为化学成分代号 1、2、3。
华宇锌带规格 华宇锌带企业规格
| 型号 | 截面 mm | 钢芯直径 mm | 标准米重 kg/m |
|---|---|---|---|
| ZR-01 | 25.40×31.75 | 4.70 | 3.570 |
| ZR-02 | 15.88×22.23 | 3.43 | 1.785 |
| ZR-03 | 12.70×14.28 | 3.30 | 0.893 |
| ZR-04 | 8.73×10.32 | 2.92 | 0.372 |
对应 GB/T 4950-2021 表 13 / 表 15 的 1～4 号规格；卷长按订单。
表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。
化学成分与电化学性能
GB/T 4950-2021 表16 化学成分（质量分数，%）
| 种类 | Al | Cd | Pb | Cu | Fe | 其他 | Zn |
|---|---|---|---|---|---|---|---|
| Ⅰ型 | 0.3～0.6 | 0.05～0.12 | ≤0.006 | ≤0.005 | ≤0.005 | Si ≤0.125 | 余量 |
| Ⅱ型 | 0.1～0.5 | 0.025～0.07 | ≤0.006 | ≤0.005 | ≤0.005 | ≤0.1 | 余量 |
| Ⅲ型 | ≤0.005 | ≤0.003 | ≤0.003 | ≤0.002 | ≤0.0014 | ≤0.005 | 余量 |
Pb、Cu、Fe、其他为杂质元素上限。
GB/T 4950-2021 表17 电化学性能
| 种类 | 介质 | 开路电位 V | 工作电位 V | 实际电容量 A·h/kg | 电流效率 % | 消耗率 kg/(A·a) | 溶解性能 |
|---|---|---|---|---|---|---|---|
| Ⅰ型、Ⅱ型 | 海水 | ≤−1.05 | ≤−1.00 | ≥780 | ≥95 | ≤11.23 | 表面溶解均匀，腐蚀产物容易脱落 |
| Ⅰ型、Ⅱ型 | 土壤 | ≤−1.05 | ≤−1.03 | ≥530 | ≥65 | ≤16.53 | 表面溶解均匀，腐蚀产物容易脱落 |
| Ⅰ型、Ⅱ型 | 海泥 | ≤−1.05 | ≤−0.99 | ≥750 | ≥90 | ≤11.68 | 表面溶解均匀，腐蚀产物容易脱落 |
| Ⅲ型 | 海水 | ≤−1.05 | ≤−1.00 | ≥760 | ≥92 | ≤11.53 | 表面溶解均匀，腐蚀产物容易脱落 |
参比电极为饱和甘汞电极。
海水介质采用人造海水或天然海水；土壤介质采用潮湿土壤，且阳极周围添加填充料；海泥采用天然海泥或模拟电解液；介质温度为常温。
工作电流密度：海水和海泥介质中取 1 mA/cm²，土壤介质中为 0.03 mA/cm²。
选型与安装
选型要点
- 干扰缓解按交流电压、土壤电阻率和目标接地电阻计算长度，常用 1 号、2 号锌带。
- 储罐底板外侧按底板直径和土壤电阻率确定网格间距。
需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。
安装要点
- 与管道平行敷设在管道一侧或两侧，埋深与管底相当，回填细土。
- 每隔设计距离通过测试桩接地或直接与管道连接，接头用铝热焊并密封。
- 开卷时避免锐角弯折，冬季施工先在常温下开卷。
质量与供货
按 GB/T 4950-2021 逐批出厂检验化学成分、表面质量、重量和尺寸；电化学性能、接触电阻为可选项目，需要时在合同中注明。
随货文件与标志
- 阳极背面打印标志，至少包含阳极型号和生产批号；宜在工作面浇铸或打印生产者标志。
- 托盘打捆或木箱包装并用打包带加固；箱内附质量证明书和装箱清单，注明供方名称、产品名称和规格型号、批号、重量和件数、分析检验结果、出厂日期、本文件编号。
- 运输不应沾污，宜贮存在干燥的室内库房。
华宇镁业相关批次锌合金牺牲阳极取得 CCS 船用产品证书；出厂检验按国标进行，可按需方要求安排第三方见证检验。
展开国标条文：型号标记、检验项目与抽样、质量要求
本产品执行 GB/T 4950-2021《锌合金牺牲阳极》（2021-08-20 发布，2022-03-01 实施，代替 GB/T 4950-2002、GB/T 4951-2007）。适用于电阻率小于 15 Ω·m 的介质（包括海水、海泥、土壤等）中钢结构阴极保护用锌阳极的设计、制造、检验、贮存等，包括船舶、港工设施、海洋工程、埋地金属管道、储罐、海水冷却水系统等。
化学成分代号：1 为 Ⅰ型 锌-铝-镉阳极、2 为 Ⅱ型 锌-铝-镉阳极、3 为 Ⅲ型 高纯锌阳极。Ⅰ型、Ⅱ型含镉元素，使用前应征求需方许可；Ⅰ型、Ⅱ型锌阳极适用环境温度不超过 50 ℃。
用途代号：H 船体用、T 液舱用、I 港工和海洋工程设施用、E 海水冷却水系统用、C 储罐用、P 埋地管线用；结构型式代号：S 单铁脚焊接式、D 双铁脚焊接式、L 螺栓连接式、Y 圆盘状、R 带状。
型号表示：Z ＋ 化学成分代号 ＋ 用途代号 ＋ 结构型式代号 － 规格代号。示例：Z1HS-1：Ⅰ型锌-铝-镉阳极，船体用（H），单铁脚焊接式（S），规格代号 1。
本产品常用型别 / 牌号：Ⅰ型、Ⅱ型、Ⅲ型；其他型别按项目规格书供货。
GB/T 4950-2021 表18 检验项目
| 序号 | 检验项目 | 要求 | 试验方法 | 型式检验 | 出厂检验 |
|---|---|---|---|---|---|
| 1 | 原材料 | 6.1 | 7.1 | ● | — |
| 2 | 化学成分 | 6.2 | 附录 A | ● | ● |
| 3 | 电化学性能 | 6.3 | 7.3 | ● | ○ |
| 4 | 表面质量 | 6.4 | 7.4 | ● | ● |
| 5 | 接触电阻 | 6.6 | 附录 B | ● | ○ |
| 6 | 重量和尺寸 | 6.7 | 7.6 | ● | ● |
● 为必检项目，○ 为可选项目，— 为不检项目。
组批与抽样：采用同一批号原材料、同一工艺生产线所生产的锌阳极为一批；每批产品出厂前均应进行出厂检验，并提供产品质量证书。
- 化学成分：每批于炉前或产品上分别取 3 个试样（每个 ≥20 g），取样部位避开铁芯和浇铸口。
- 重量和尺寸：同批同规格型号中随机任取 10 个测定。
- 表面质量：逐个检验。
- 电化学性能：每次试验至少 3 个试样，可炉前单独浇铸或从产品切割。
- 接触电阻：每 5 批随机任取 3 个测量。
质量要求
- 锌锭纯度不低于 GB/T 470-2008 中 Zn99.99；铝锭宜采用 GB/T 1196-2017 中 Al99.70；镉锭宜采用 YS/T 72-2014 中 Cd99.99。
- 工作面可为铸造面，应保持干净，不沾油漆和油污；无氧化渣、毛刺、飞边、裂纹等缺陷。
- 工作面允许铸造缩孔不超过 2 个，孔径不大于 10 mm，最大深度不超过 10 mm 且不超过阳极厚度的 10%。
- 非工作面应平整，宜均匀涂刷有机涂料或加装其他绝缘层。
- 钢筋铁脚采用带肋钢筋（GB/T 1499.2）；板状铁脚采用碳素结构钢（GB/T 700）。
- 铁脚表面清洁无锈，经镀锌（CB/T 3764）或喷砂处理（GB/T 8923.1-2011 中 Sa2）。
- 阳极体与铁脚之间的接触电阻不大于 0.001 Ω。
- 每块锌阳极允许毛重偏差 ±3%，每批次总重量不出现负偏差；带状锌阳极每米允许毛重偏差 ±5%，每卷总重量不出现负偏差。
常见问题
锌带能保护多长的管道？
取决于土壤电阻率和管道防腐层状况。锌带主要用于交流干扰缓解和局部保护，保护范围由设计计算确定，不能仅按铺设长度承诺效果；提供相关参数后可出具选型计算书。
冬季施工开卷会断吗？
华宇锌带经过耐低温脆性控制，在 −20 ℃ 下反复弯曲仍保持一定塑性、不发生断裂。开卷时仍应避免锐角弯折，冬季施工宜先在常温下开卷。
锌带怎么敷设和连接？
锌带与管道平行敷设在管道一侧或两侧，埋深与管底相当，回填细土；每隔设计距离通过测试桩接地或直接与管道连接，接头用铝热焊并密封。
单位长度重量怎么核对？
国标规定带状锌阳极每米毛重偏差 ±5%，每卷总重和总长度不出现负偏差；截面尺寸偏差 ±1 mm，钢芯直径偏差 ±0.4 mm。单位长度质量、合金报告和盘卷标识应与实际供货一致。
询价需要提供哪些信息？
请说明用途（阴极保护、接地或交流干扰缓解），并提供截面规格和钢芯要求、化学成分型别和检验要求、单卷长度和总长度、土壤电阻率与连接方案。交期和价格按规格、数量和检验要求确认。
