产品概述
埋地管道锌阳极对应 GB/T 4950-2021 埋地管线用（P）锌阳极，分两种：单铁脚焊接式块状阳极 8 个规格，梯形截面，长 550～1000 mm、净重 8.7～49.0 kg，装入填包料袋埋设，铁脚露出段用于连接电缆；带状阳极 4 种截面，内嵌钢芯，成卷供货，卷长 30.5～305 m，沿管道平行敷设。
锌阳极在土壤中的性能按国标：Ⅰ、Ⅱ 型实际电容量 ≥530 A·h/kg、电流效率 ≥65%，工作电位 ≤−1.03 V（相对饱和甘汞电极），驱动电压较小，适用于电阻率较低的潮湿土壤；电阻率较高的土壤应选镁阳极。带状阳极的截面、单重等详见锌带页面。
产品特点
- 块状、带状两种供货形式
- 适用于电阻率低于 15 Ω·m 的土壤
- 带状阳极可兼作干扰缓解接地

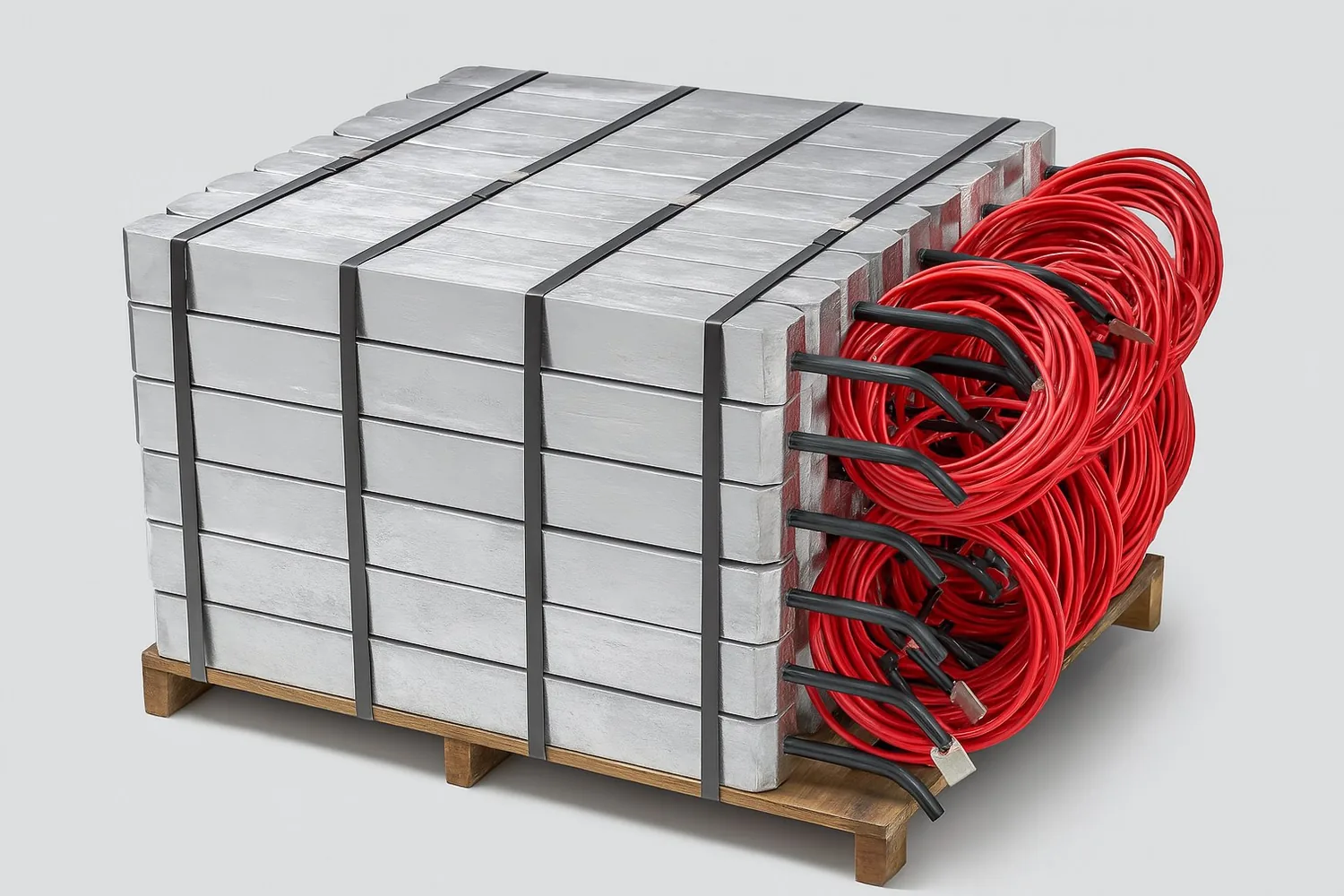

- 供货可含电缆和填包料
适用范围
- 低电阻率土壤中的埋地钢质管道
- 高压线走廊、电气化铁路附近管道的交流干扰缓解
- 套管、穿越段和站场埋地钢结构
结构与钢芯
- 块状阳极：梯形截面，单铁脚焊接式，铁脚露出段用于连接电缆。
- 带状阳极：连续挤压锌带，内嵌钢芯，成卷供货，卷长 30.5～305 m。
规格参数
执行 GB/T 4950-2021《锌合金牺牲阳极》，常用型别 Ⅰ型、Ⅱ型、Ⅲ型。
GB/T 4950-2021 表14 埋地管线用单铁脚焊接式锌阳极
| 型号 | 规格 mm | 净重 kg | 毛重 kg |
|---|---|---|---|
| ZxPS-1 | 1000×(78+88)×85 | 49.0 | 50.0 |
| ZxPS-2 | 1000×(65+75)×65 | 32.0 | 33.0 |
| ZxPS-3 | 800×(60+80)×65 | 24.5 | 25.0 |
| ZxPS-4 | 800×(55+64)×60 | 21.5 | 22.0 |
| ZxPS-5 | 650×(58+64)×60 | 17.6 | 18.0 |
| ZxPS-6 | 550×(58+64)×60 | 14.6 | 15.0 |
| ZxPS-7 | 600×(52+56)×54 | 12.0 | 12.5 |
| ZxPS-8 | 600×(40+48)×45 | 8.7 | 9.0 |
型号中的 x 为化学成分代号 1、2、3。 铁脚尺寸见 GB/T 4950-2021 表14。
扫描件缺该表所在页，型号数据来自华宇报价系统核对库。
GB/T 4950-2021 表15 埋地管线用带状锌阳极
| 型号 | b1×b2 mm | 卷长 m | 钢芯直径 mm | 卷内径 mm | 单重 kg/m | 卷重量 kg |
|---|---|---|---|---|---|---|
| ZxPR-1 | 25.40×31.75 | 30.5 | 4.70 | 850～950 | 3.572 | 108.9 |
| ZxPR-2 | 15.88×22.23 | 61 | 3.43 | 550～600 | 1.782 | 108.9 |
| ZxPR-3 | 12.70×14.28 | 152 | 3.30 | 300～350 | 0.893 | 135.7 |
| ZxPR-4 | 8.73×10.32 | 305 | 2.92 | 300～350 | 0.372 | 113.5 |
型号中的 x 为化学成分代号 1、2、3。
表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。
化学成分与电化学性能
GB/T 4950-2021 表16 化学成分（质量分数，%）
| 种类 | Al | Cd | Pb | Cu | Fe | 其他 | Zn |
|---|---|---|---|---|---|---|---|
| Ⅰ型 | 0.3～0.6 | 0.05～0.12 | ≤0.006 | ≤0.005 | ≤0.005 | Si ≤0.125 | 余量 |
| Ⅱ型 | 0.1～0.5 | 0.025～0.07 | ≤0.006 | ≤0.005 | ≤0.005 | ≤0.1 | 余量 |
| Ⅲ型 | ≤0.005 | ≤0.003 | ≤0.003 | ≤0.002 | ≤0.0014 | ≤0.005 | 余量 |
Pb、Cu、Fe、其他为杂质元素上限。
GB/T 4950-2021 表17 电化学性能
| 种类 | 介质 | 开路电位 V | 工作电位 V | 实际电容量 A·h/kg | 电流效率 % | 消耗率 kg/(A·a) | 溶解性能 |
|---|---|---|---|---|---|---|---|
| Ⅰ型、Ⅱ型 | 海水 | ≤−1.05 | ≤−1.00 | ≥780 | ≥95 | ≤11.23 | 表面溶解均匀，腐蚀产物容易脱落 |
| Ⅰ型、Ⅱ型 | 土壤 | ≤−1.05 | ≤−1.03 | ≥530 | ≥65 | ≤16.53 | 表面溶解均匀，腐蚀产物容易脱落 |
| Ⅰ型、Ⅱ型 | 海泥 | ≤−1.05 | ≤−0.99 | ≥750 | ≥90 | ≤11.68 | 表面溶解均匀，腐蚀产物容易脱落 |
| Ⅲ型 | 海水 | ≤−1.05 | ≤−1.00 | ≥760 | ≥92 | ≤11.53 | 表面溶解均匀，腐蚀产物容易脱落 |
参比电极为饱和甘汞电极。
海水介质采用人造海水或天然海水；土壤介质采用潮湿土壤，且阳极周围添加填充料；海泥采用天然海泥或模拟电解液；介质温度为常温。
工作电流密度：海水和海泥介质中取 1 mA/cm²，土壤介质中为 0.03 mA/cm²。
选型与安装
选型要点
- 土壤电阻率 <15 Ω·m 时可用锌阳极；一般 >15 Ω·m 选镁阳极。
- 干扰缓解按交流电压和土壤电阻率计算带状阳极长度与接地电阻。
- 块状阳极配填包料（石膏粉、膨润土、无水硫酸钠）使用。
需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。
安装要点
- 块状阳极装入填包料袋，埋设在管道一侧 3～5 m、深度与管底相当的位置，回填前浇水浸透。
- 带状阳极与管道平行敷设，间距 0.3～1 m，每隔一定距离通过测试桩与管道连接。
- 电缆与铁脚采用铝热焊或压接，接头密封。
质量与供货
按 GB/T 4950-2021 逐批出厂检验化学成分、表面质量、重量和尺寸；电化学性能、接触电阻为可选项目，需要时在合同中注明。
随货文件与标志
- 阳极背面打印标志，至少包含阳极型号和生产批号；宜在工作面浇铸或打印生产者标志。
- 托盘打捆或木箱包装并用打包带加固；箱内附质量证明书和装箱清单，注明供方名称、产品名称和规格型号、批号、重量和件数、分析检验结果、出厂日期、本文件编号。
- 运输不应沾污，宜贮存在干燥的室内库房。
华宇镁业相关批次锌合金牺牲阳极取得 CCS 船用产品证书；出厂检验按国标进行，可按需方要求安排第三方见证检验。
展开国标条文：型号标记、检验项目与抽样、质量要求
本产品执行 GB/T 4950-2021《锌合金牺牲阳极》（2021-08-20 发布，2022-03-01 实施，代替 GB/T 4950-2002、GB/T 4951-2007）。适用于电阻率小于 15 Ω·m 的介质（包括海水、海泥、土壤等）中钢结构阴极保护用锌阳极的设计、制造、检验、贮存等，包括船舶、港工设施、海洋工程、埋地金属管道、储罐、海水冷却水系统等。
化学成分代号：1 为 Ⅰ型 锌-铝-镉阳极、2 为 Ⅱ型 锌-铝-镉阳极、3 为 Ⅲ型 高纯锌阳极。Ⅰ型、Ⅱ型含镉元素，使用前应征求需方许可；Ⅰ型、Ⅱ型锌阳极适用环境温度不超过 50 ℃。
用途代号：H 船体用、T 液舱用、I 港工和海洋工程设施用、E 海水冷却水系统用、C 储罐用、P 埋地管线用；结构型式代号：S 单铁脚焊接式、D 双铁脚焊接式、L 螺栓连接式、Y 圆盘状、R 带状。
型号表示：Z ＋ 化学成分代号 ＋ 用途代号 ＋ 结构型式代号 － 规格代号。示例：Z1HS-1：Ⅰ型锌-铝-镉阳极，船体用（H），单铁脚焊接式（S），规格代号 1。
本产品常用型别 / 牌号：Ⅰ型、Ⅱ型、Ⅲ型；其他型别按项目规格书供货。
GB/T 4950-2021 表18 检验项目
| 序号 | 检验项目 | 要求 | 试验方法 | 型式检验 | 出厂检验 |
|---|---|---|---|---|---|
| 1 | 原材料 | 6.1 | 7.1 | ● | — |
| 2 | 化学成分 | 6.2 | 附录 A | ● | ● |
| 3 | 电化学性能 | 6.3 | 7.3 | ● | ○ |
| 4 | 表面质量 | 6.4 | 7.4 | ● | ● |
| 5 | 接触电阻 | 6.6 | 附录 B | ● | ○ |
| 6 | 重量和尺寸 | 6.7 | 7.6 | ● | ● |
● 为必检项目，○ 为可选项目，— 为不检项目。
组批与抽样：采用同一批号原材料、同一工艺生产线所生产的锌阳极为一批；每批产品出厂前均应进行出厂检验，并提供产品质量证书。
- 化学成分：每批于炉前或产品上分别取 3 个试样（每个 ≥20 g），取样部位避开铁芯和浇铸口。
- 重量和尺寸：同批同规格型号中随机任取 10 个测定。
- 表面质量：逐个检验。
- 电化学性能：每次试验至少 3 个试样，可炉前单独浇铸或从产品切割。
- 接触电阻：每 5 批随机任取 3 个测量。
质量要求
- 锌锭纯度不低于 GB/T 470-2008 中 Zn99.99；铝锭宜采用 GB/T 1196-2017 中 Al99.70；镉锭宜采用 YS/T 72-2014 中 Cd99.99。
- 工作面可为铸造面，应保持干净，不沾油漆和油污；无氧化渣、毛刺、飞边、裂纹等缺陷。
- 工作面允许铸造缩孔不超过 2 个，孔径不大于 10 mm，最大深度不超过 10 mm 且不超过阳极厚度的 10%。
- 非工作面应平整，宜均匀涂刷有机涂料或加装其他绝缘层。
- 钢筋铁脚采用带肋钢筋（GB/T 1499.2）；板状铁脚采用碳素结构钢（GB/T 700）。
- 铁脚表面清洁无锈，经镀锌（CB/T 3764）或喷砂处理（GB/T 8923.1-2011 中 Sa2）。
- 阳极体与铁脚之间的接触电阻不大于 0.001 Ω。
- 每块锌阳极允许毛重偏差 ±3%，每批次总重量不出现负偏差；带状锌阳极每米允许毛重偏差 ±5%，每卷总重量不出现负偏差。
常见问题
什么土壤可以用锌阳极？
电阻率低于 15 Ω·m 的潮湿土壤可用锌阳极，更高电阻率的土壤一般选镁阳极。锌阳极驱动电压小，应按输出电流核算，不能只按阳极重量判断保护效果。
锌带能代替镁阳极保护长输管道吗？
只有在低电阻率土壤中锌带才有足够输出。锌带通常用于交流干扰缓解和局部保护，主保护仍用镁阳极或外加电流，具体按设计计算确定。
块状阳极怎么埋设？
块状阳极装入填包料袋埋设，回填前浇水浸透；电缆与铁脚采用铝热焊或压接，接头密封。埋设位置和间距按设计图纸确定。
询价需要提供哪些信息？
请提供管道及防腐层资料、土壤电阻率、阳极型号或图纸、化学成分型别、电缆和填包料要求、数量与目标年限。交期和价格按规格、数量和检验要求确认。
