产品概述

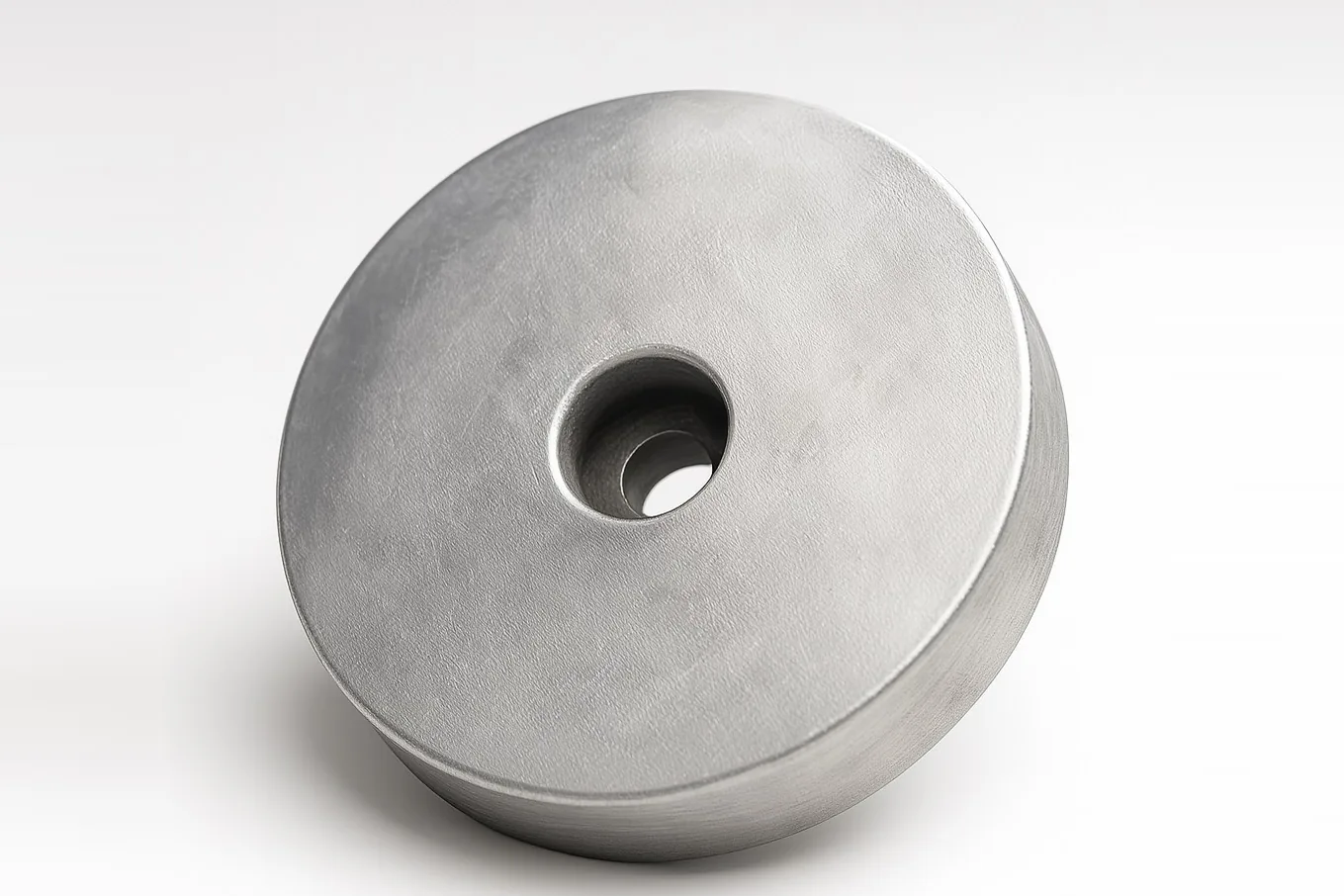

圆盘锌阳极是 GB/T 4950-2021 中海水冷却水系统用（E）的圆盘状（Y）锌阳极：阳极体为圆盘，内嵌扁钢铁脚，中心开孔露出铁脚螺纹孔，用螺栓固定在凝汽器水室、管板、海水冷却器端盖、滤器和泵体上，检修时不动火即可更换。国标列出 6 个规格，直径 120～360 mm、厚 40～100 mm，净重 7.3～29.8 kg。
圆盘铝阳极与本产品国标直径系列相同；选锌或选铝按设计文件、介质和被保护金属确定，与钛管板、铜合金管板配用时应复核电偶电流。常用 Ⅰ 型，对镉有限制的项目选 Ⅲ 型高纯锌；Ⅰ 型使用前应征求需方许可。
产品特点
- 中心开孔，螺栓固定
- 6 个国标规格，直径 120～360 mm
- 与圆盘铝阳极直径系列相同
- 可选 Ⅰ 型或 Ⅲ 型高纯锌
适用范围
- 凝汽器水室、管板
- 海水冷却器端盖、滤器
- 泵体、阀体内壁
结构与钢芯
- 中心铁脚外径 d₀、螺纹孔 f₀、中间开孔 f 见表 11 与图 9。
规格参数
执行 GB/T 4950-2021《锌合金牺牲阳极》，常用型别 Ⅰ型、Ⅲ型。
1 阳极体；2 扁钢铁脚
GB/T 4950-2021 表11 海水冷却水系统用圆盘状锌阳极
| 型号 | 规格 mm | 净重 kg | 毛重 kg |
|---|---|---|---|
| ZxEY-1 | d2 300×h 60 | 29.8 | 30.0 |
| ZxEY-2 | d2 360×h 40 | 28.3 | 28.5 |
| ZxEY-3 | d2 300×h 40 | 19.8 | 20.0 |
| ZxEY-4 | d2 200×h 50 | 10.3 | 10.5 |
| ZxEY-5 | d2 180×h 50 | 8.3 | 8.5 |
| ZxEY-6 | d2 120×h 100 | 7.3 | 7.5 |
型号中的 x 为化学成分代号 1、2、3。 铁脚尺寸见 GB/T 4950-2021 表11。
表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。
化学成分与电化学性能
GB/T 4950-2021 表16 化学成分（质量分数，%）
| 种类 | Al | Cd | Pb | Cu | Fe | 其他 | Zn |
|---|---|---|---|---|---|---|---|
| Ⅰ型 | 0.3～0.6 | 0.05～0.12 | ≤0.006 | ≤0.005 | ≤0.005 | Si ≤0.125 | 余量 |
| Ⅲ型 | ≤0.005 | ≤0.003 | ≤0.003 | ≤0.002 | ≤0.0014 | ≤0.005 | 余量 |
Pb、Cu、Fe、其他为杂质元素上限。
本页仅列本产品常用型别，全部型别见系列技术资料。
GB/T 4950-2021 表17 电化学性能
| 种类 | 介质 | 开路电位 V | 工作电位 V | 实际电容量 A·h/kg | 电流效率 % | 消耗率 kg/(A·a) | 溶解性能 |
|---|---|---|---|---|---|---|---|
| Ⅰ型、Ⅱ型 | 海水 | ≤−1.05 | ≤−1.00 | ≥780 | ≥95 | ≤11.23 | 表面溶解均匀，腐蚀产物容易脱落 |
| Ⅰ型、Ⅱ型 | 土壤 | ≤−1.05 | ≤−1.03 | ≥530 | ≥65 | ≤16.53 | 表面溶解均匀，腐蚀产物容易脱落 |
| Ⅰ型、Ⅱ型 | 海泥 | ≤−1.05 | ≤−0.99 | ≥750 | ≥90 | ≤11.68 | 表面溶解均匀，腐蚀产物容易脱落 |
| Ⅲ型 | 海水 | ≤−1.05 | ≤−1.00 | ≥760 | ≥92 | ≤11.53 | 表面溶解均匀，腐蚀产物容易脱落 |
参比电极为饱和甘汞电极。
海水介质采用人造海水或天然海水；土壤介质采用潮湿土壤，且阳极周围添加填充料；海泥采用天然海泥或模拟电解液；介质温度为常温。
工作电流密度：海水和海泥介质中取 1 mA/cm²，土壤介质中为 0.03 mA/cm²。
选型与安装
选型要点
- 按水室内表面积和流速取电流密度，每个水室对称布置。
- 与钛管板、铜合金管板配用时复核电偶电流。
需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。
安装要点
- 安装面清理，螺栓紧固后测量接触电阻 <0.01 Ω。
- 剩余 20%～30% 时更换。
质量与供货
按 GB/T 4950-2021 逐批出厂检验化学成分、表面质量、重量和尺寸；电化学性能、接触电阻为可选项目，需要时在合同中注明。
随货文件与标志
- 阳极背面打印标志，至少包含阳极型号和生产批号；宜在工作面浇铸或打印生产者标志。
- 托盘打捆或木箱包装并用打包带加固；箱内附质量证明书和装箱清单，注明供方名称、产品名称和规格型号、批号、重量和件数、分析检验结果、出厂日期、本文件编号。
- 运输不应沾污，宜贮存在干燥的室内库房。
华宇镁业相关批次锌合金牺牲阳极取得 CCS 船用产品证书；出厂检验按国标进行，可按需方要求安排第三方见证检验。
展开国标条文：型号标记、检验项目与抽样、质量要求
本产品执行 GB/T 4950-2021《锌合金牺牲阳极》（2021-08-20 发布，2022-03-01 实施，代替 GB/T 4950-2002、GB/T 4951-2007）。适用于电阻率小于 15 Ω·m 的介质（包括海水、海泥、土壤等）中钢结构阴极保护用锌阳极的设计、制造、检验、贮存等，包括船舶、港工设施、海洋工程、埋地金属管道、储罐、海水冷却水系统等。
化学成分代号：1 为 Ⅰ型 锌-铝-镉阳极、2 为 Ⅱ型 锌-铝-镉阳极、3 为 Ⅲ型 高纯锌阳极。Ⅰ型、Ⅱ型含镉元素，使用前应征求需方许可；Ⅰ型、Ⅱ型锌阳极适用环境温度不超过 50 ℃。
用途代号：H 船体用、T 液舱用、I 港工和海洋工程设施用、E 海水冷却水系统用、C 储罐用、P 埋地管线用；结构型式代号：S 单铁脚焊接式、D 双铁脚焊接式、L 螺栓连接式、Y 圆盘状、R 带状。
型号表示：Z ＋ 化学成分代号 ＋ 用途代号 ＋ 结构型式代号 － 规格代号。示例：Z1HS-1：Ⅰ型锌-铝-镉阳极，船体用（H），单铁脚焊接式（S），规格代号 1。
本产品常用型别 / 牌号：Ⅰ型、Ⅲ型；其他型别按项目规格书供货。
GB/T 4950-2021 表18 检验项目
| 序号 | 检验项目 | 要求 | 试验方法 | 型式检验 | 出厂检验 |
|---|---|---|---|---|---|
| 1 | 原材料 | 6.1 | 7.1 | ● | — |
| 2 | 化学成分 | 6.2 | 附录 A | ● | ● |
| 3 | 电化学性能 | 6.3 | 7.3 | ● | ○ |
| 4 | 表面质量 | 6.4 | 7.4 | ● | ● |
| 5 | 接触电阻 | 6.6 | 附录 B | ● | ○ |
| 6 | 重量和尺寸 | 6.7 | 7.6 | ● | ● |
● 为必检项目，○ 为可选项目，— 为不检项目。
组批与抽样：采用同一批号原材料、同一工艺生产线所生产的锌阳极为一批；每批产品出厂前均应进行出厂检验，并提供产品质量证书。
- 化学成分：每批于炉前或产品上分别取 3 个试样（每个 ≥20 g），取样部位避开铁芯和浇铸口。
- 重量和尺寸：同批同规格型号中随机任取 10 个测定。
- 表面质量：逐个检验。
- 电化学性能：每次试验至少 3 个试样，可炉前单独浇铸或从产品切割。
- 接触电阻：每 5 批随机任取 3 个测量。
质量要求
- 锌锭纯度不低于 GB/T 470-2008 中 Zn99.99；铝锭宜采用 GB/T 1196-2017 中 Al99.70；镉锭宜采用 YS/T 72-2014 中 Cd99.99。
- 工作面可为铸造面，应保持干净，不沾油漆和油污；无氧化渣、毛刺、飞边、裂纹等缺陷。
- 工作面允许铸造缩孔不超过 2 个，孔径不大于 10 mm，最大深度不超过 10 mm 且不超过阳极厚度的 10%。
- 非工作面应平整，宜均匀涂刷有机涂料或加装其他绝缘层。
- 钢筋铁脚采用带肋钢筋（GB/T 1499.2）；板状铁脚采用碳素结构钢（GB/T 700）。
- 铁脚表面清洁无锈，经镀锌（CB/T 3764）或喷砂处理（GB/T 8923.1-2011 中 Sa2）。
- 阳极体与铁脚之间的接触电阻不大于 0.001 Ω。
- 每块锌阳极允许毛重偏差 ±3%，每批次总重量不出现负偏差；带状锌阳极每米允许毛重偏差 ±5%，每卷总重量不出现负偏差。
常见问题
圆盘锌阳极和圆盘铝阳极尺寸一样吗？
国标中两者直径和厚度规格相同（直径 120～360 mm）。按国标，海水中锌阳极实际电容量 ≥760～780 A·h/kg，铝阳极 ≥2400～2600 A·h/kg。
怎么安装和更换？
安装面清理干净，螺栓紧固后检查阳极与壳体的电连接；阳极工作面不得涂漆。检修时拆装螺栓即可更换，无需动火。
能做非标尺寸吗？
可以。国标 6 个规格之外的直径、厚度和中心孔位可按图纸定制，供货以订单和技术协议为准；询价时请附孔位与嵌件图，并注明化学成分型别。
询价需要提供哪些信息？
请提供直径和厚度（或型号）、孔位与嵌件图、化学成分型别、介质条件和数量。交期和价格按规格、数量和检验要求确认。
