产品概述

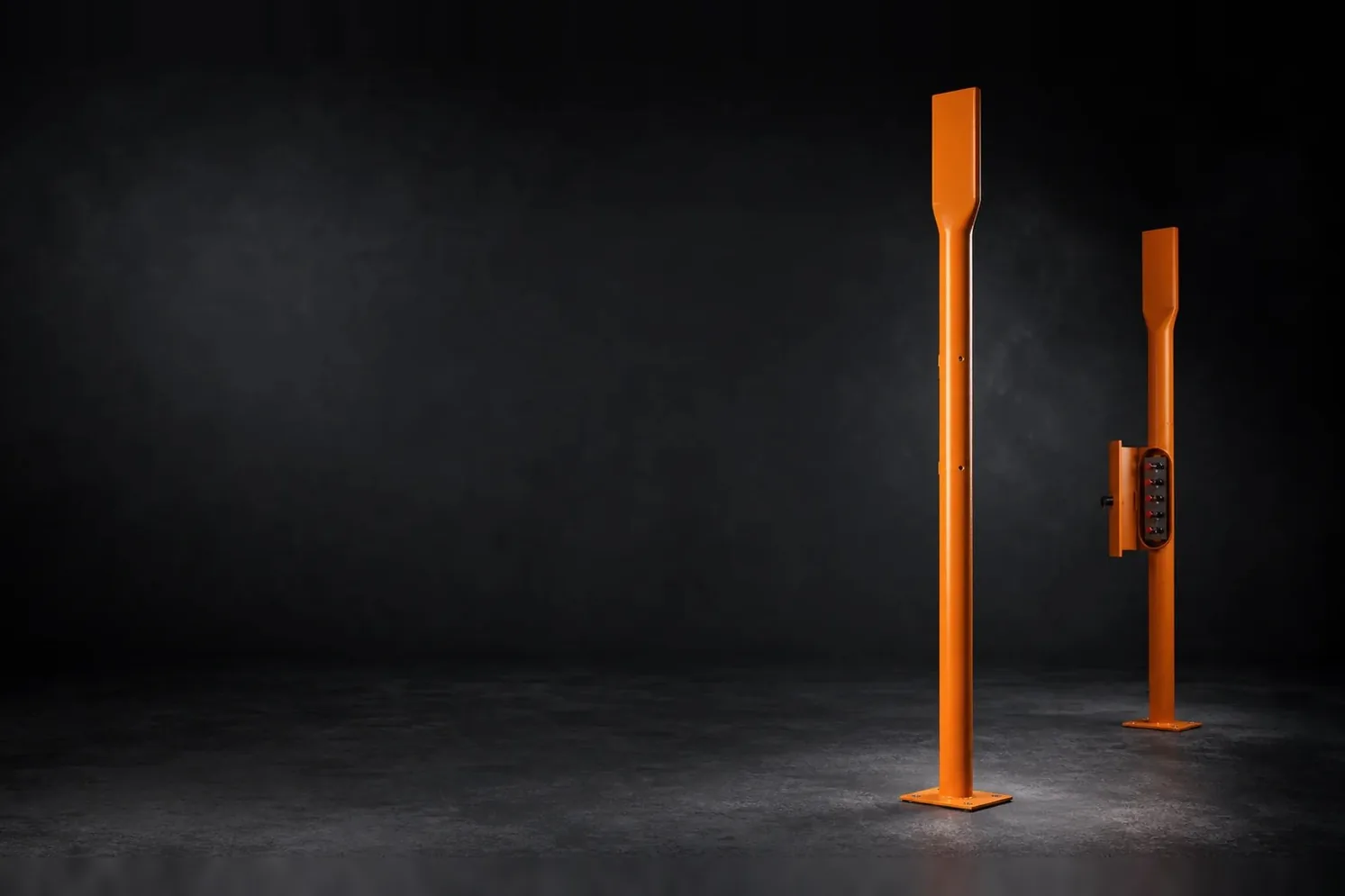

钢桩测试桩是华宇生产的普通测试桩，用镀锌优质无缝钢管制作：顶部压扁部位安装标牌；中上部开口装接线板，6 个接线柱用铜质连接片连接；开口处装检测门并配安全锁，钥匙通用，门上方焊遮雨檐，防止雨水进入锈蚀检测门；底部焊圆形、方形或十字形底板，使桩体安装稳固，桩底钢管开小口引出测试电缆。
外壁先涂防锈漆，上部涂橘黄色面漆，下部 700 mm 涂黑色环氧沥青漆，也可按要求喷塑。常用规格为 Φ108×4×1500、Φ108×4×2000、Φ108×4×3000 mm，按埋深和地面高度选长度。钢桩通用、坚固，适用于埋地长输管道、站场管网和常规野外环境；易盗地段可改选水泥或玻璃钢测试桩。布设参照 GB/T 21448-2017。
产品特点
- 镀锌优质无缝钢管桩体
- 6 个接线柱，铜质连接片连接
- 带锁检测门，门上焊遮雨檐
- 底部焊底板，安装稳固
适用范围
- 埋地长输管道
- 站场管网
- 常规野外环境
执行与参考标准
- GB/T 21448-2017 埋地钢质管道阴极保护技术规范
- GB/T 21246-2020 埋地钢质管道阴极保护参数测量方法
- SY/T 0029-2012 埋地钢质检查片应用技术规范
技术参数
钢桩测试桩 主要参数
| 规格 | 尺寸 |
|---|---|
| 1 | Φ108×4×1500 mm |
| 2 | Φ108×4×2000 mm |
| 3 | Φ108×4×3000 mm |
结构与配置
- 常用规格 Φ108×4×1500、Φ108×4×2000、Φ108×4×3000 mm，可按要求制作。
配置要点
| 结构材料 | 钢制桩体 |
|---|---|
| 表面处理 | 涂层或镀层体系按订单 |
| 电气功能 | 端子及连接附件按图纸 |
选型与询价
- 按埋深和地面高度选长度；接线柱数量按功能。
询价请提供
- 桩体直径、壁厚和长度
- 钢材及防护体系
- 端子图和门盖要求
- 底座与埋设深度
- 颜色标识与数量
注意事项
- 防护体系、颜色和埋入段处理均应有明确的施工及验收要求。
安装与使用
- 沿管线按设计间距和功能布设，穿越、绝缘接头、阳极地床和干扰段两侧设专用桩。
- 测试电缆与管道采用铝热焊连接，焊点补口；电缆经桩底开口引入，接线柱按编号接线并做标识。
- 桩体埋深稳固，地面以上部分涂标识色；投运后记录各桩初始电位。
质量与供货
- 桩体：钢管 Φ108×4 或按图，镀锌加喷塑（或喷漆），无漏喷、划伤；玻璃钢、水泥、不锈钢桩体按订货材质检查。
- 接线板：绝缘板配铜质接线柱与连接片，端子紧固、导通测试合格。
- 密封：检测门密封条压紧，遮雨檐完好，满足户外使用。
- 出厂文件：合格证、装配图、接线图。
每批产品随附产品合格证、出厂检验记录和装箱清单；需要型式试验报告、第三方检测或按项目 ITP 见证检验时，请在合同中注明。
常见问题
钢桩测试桩的长度怎么选？
常用规格为直径 Φ108、壁厚 4 mm，长度 1500、2000、3000 mm，按埋深和露出地面的高度选取，其他尺寸可按要求制作。订货时请同时说明底座形式和埋设深度。
表面防腐怎么做？可以喷塑吗？
常规做法是外壁涂防锈漆，上部涂橘黄色面漆，下部 700 mm 涂黑色环氧沥青漆；也可按要求喷塑。防护体系、颜色和埋入段处理请在订单中写明，便于施工和验收。
钢桩和水泥、玻璃钢、不锈钢测试桩怎么选？
钢桩通用、坚固，适合常规野外和站场；钢桩常被盗的地段可选水泥或玻璃钢测试桩；沿海、盐碱地或化工厂区可选不锈钢测试桩。几种桩体的测试功能配置可以相同。
询价需要提供哪些信息？
请提供桩体直径、壁厚和长度，钢材及防护体系，端子接线图和门盖要求，底座与埋设深度，颜色标识与数量。价格和交期按规格、数量和配置确认。
