测试桩

测试桩是埋地管道阴极保护参数检测和运行维护的基本装置，按测试功能沿管线布设，可测管道电位、电流和绝缘性能，也用于覆盖层检漏和交直流干扰测试。按功能分为电位、电流、牺牲阳极、绝缘和检查片（保护效果）测试桩，桩内接线板的接线柱数量随功能配置；按使用环境分为埋地管道测试桩和城网测试桩。

布设与测量参照 GB/T 21448-2017 和 GB/T 21246。

华宇测试桩采用无缝焊接，钢制桩体表面可做喷塑镀锌处理，并可按要求做成防盗、防爆和多功能型。钢管测试桩有普通型和防雨型，常用直径 Φ108、长 1.5～3 m。不同桩体的测试配置可以相同，区别在材质和安装环境：易盗地段可选水泥或玻璃钢测试桩，腐蚀性强的场所可选不锈钢测试桩，城市地下测试井选城镇测试桩，多回路集中测试选箱式测试桩。

产品特点

• 电位、电流、绝缘、检查片多功能测试
• 无缝焊接，表面可喷塑镀锌
• 接线柱数量按测试功能配置
• 钢制、水泥、玻璃钢、不锈钢桩体可选

适用范围

• 长输油气管道
• 城市燃气、供水管网
• 站场、储罐区

执行与参考标准

• GB/T 21448-2017 埋地钢质管道阴极保护技术规范
• GB/T 21246-2020 埋地钢质管道阴极保护参数测量方法
• SY/T 0029-2012 埋地钢质检查片应用技术规范

• 桩体顶部标牌，中上部检测门内装接线板（常规 6 个接线柱，铜片连接），带锁和遮雨檐，底部焊底板。
• 按功能分电位测试桩、电流测试桩、绝缘测试桩、检查片测试桩等，接线柱数量按功能配置。

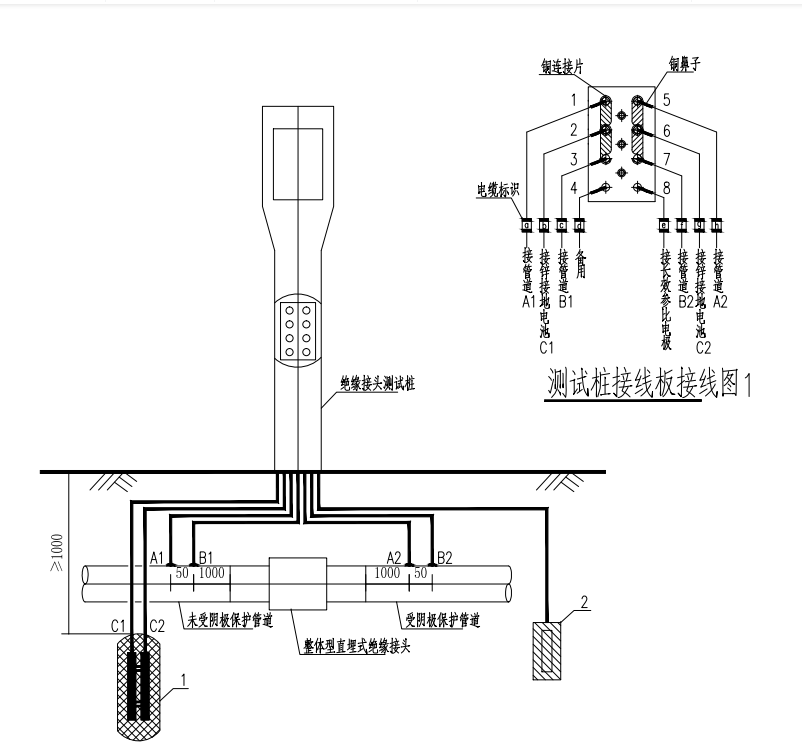

• 按测试功能确定接线柱数量与接线图，穿越段、绝缘接头两侧配专用接线板。
• 易盗地段选水泥或玻璃钢桩，腐蚀环境选不锈钢桩。

询价请提供

• 测试功能及端子接线图
• 端子数量和编号
• 是否配分流器或试片
• 桩体材质与尺寸
• 标识内容、颜色与数量

注意事项

• 测试桩本身不完成测量，测量能力由接线、传感元件和仪器共同决定。
• 不同材质外壳可采用相同测试配置，订货应同时注明结构和电气图。

• 沿管线按设计间距和功能布设，穿越、绝缘接头、阳极地床和干扰段两侧设专用桩。
• 测试电缆与管道采用铝热焊连接，焊点补口；电缆经桩底开口引入，接线柱按编号接线并做标识。
• 桩体埋深稳固，地面以上部分涂标识色；投运后记录各桩初始电位。

• 桩体：钢管 Φ108×4 或按图，镀锌加喷塑（或喷漆），无漏喷、划伤；玻璃钢、水泥、不锈钢桩体按订货材质检查。
• 接线板：绝缘板配铜质接线柱与连接片，端子紧固、导通测试合格。
• 密封：检测门密封条压紧，遮雨檐完好，满足户外使用。
• 出厂文件：合格证、装配图、接线图。

每批产品随附产品合格证、出厂检验记录和装箱清单；需要型式试验报告、第三方检测或按项目 ITP 见证检验时，请在合同中注明。
