产品概述

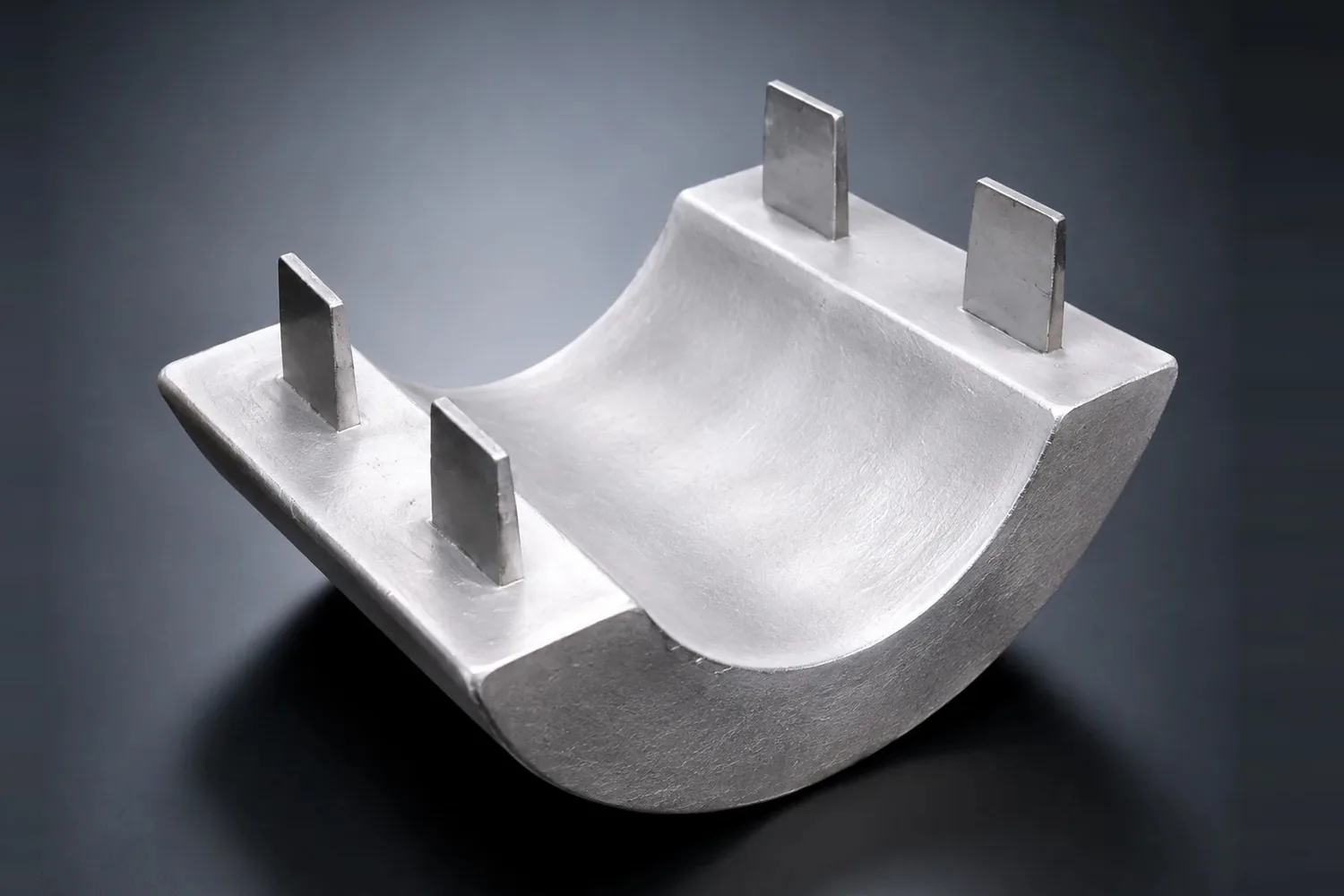

镯式铝阳极对应 GB/T 4948-2025 管道用（P）镯式（Z）铝阳极，由两个半环阳极体组成，内嵌扁钢铁脚和圆钢铁脚，半环拼合后铁脚与管道焊接或螺栓紧固，外径与混凝土配重层平齐。国标列出 12 个规格，内径 290～1034 mm，净重 31.4～527.3 kg；内径偏差按内径分档，厚度偏差 ±3 mm。

其他管径、防腐层和配重层厚度按图纸定制；设计规范或业主指定锌阳极时可选镯式锌阳极，两者不能只按重量互换。海泥中 1、4、5 型实际电容量按 ≥2000 A·h/kg 设计。华宇 HYAL 铝锌铟系牺牲阳极材料已取得 DNV 型式认可，可按需方 ITP 安排第三方见证检验并提供材质证明书（MTC）。

产品特点

两个半环拼合，环抱管道
12 个国标规格，内径 290～1034 mm
内嵌扁钢铁脚和圆钢铁脚
外径与配重层平齐

适用范围

海底输油、输气管道
海底注水管线和跨海管道
登陆段和穿越段管道

结构与钢芯

半环阳极体间隙 g₁、铁脚间距 g₂、铁脚焊接长度 e 和凸出长度 e₀、铁脚数量 n 见表 14 与图 12。
内径偏差：≤300 mm 为 0～4 mm，300～610 mm 为 0～6 mm，>610 mm 为 0～10 mm；厚度偏差 ±3 mm。

规格参数

执行 GB/T 4948-2025《铝合金牺牲阳极》，常用型别 1型、4型、5型。

GB/T 4948-2025 图12 管道用镯式铝阳极结构示意图 — 图12管道用镯式铝阳极结构示意图GB/T 4948-2025

GB/T 4948-2025 表14 管道用镯式铝阳极

型号	阳极体规格 mm	铁脚尺寸 mm											净重 kg	毛重 kg
型号	d₂×b×h×g₁	l₀	b₀	h₀	g	g₂	b₃	e	e₀	r	l₁	n	净重 kg	毛重 kg
AxPZ-1	1034×516×115×120	1760	100	6	10	120	70	80	90	9	416	12	527.3	562.8
AxPZ-2	1034×520×65×120	1760	80	6	10	160	50	80	90	9	420	12	283.0	311.9
AxPZ-3	1034×516×45×120	1760	50	6	10	270	35	80	90	6	470	12	191.0	209.0
AxPZ-4	569×500×76×80	980	60	5	10	280	50	50	60	6	450	8	190.5	200.5
AxPZ-5	569×500×57×80	980	60	5	10	280	50	50	60	6	450	8	137.5	147.5
AxPZ-6	569×500×38×80	980	60	5	10	280	50	50	60	6	450	8	87.6	97.5
AxPZ-7	518×500×38×80	905	60	5	10	280	50	50	60	6	450	8	79.5	88.8
AxPZ-8	467×450×38×80	820	60	5	10	230	50	50	60	6	400	8	64.1	72.5
AxPZ-9	416×400×38×80	745	60	5	10	180	50	50	60	6	350	8	50.3	57.9
AxPZ-10	374×480×34×80	675	60	5	10	260	50	50	60	6	430	8	47.9	55.0
AxPZ-11	342×450×34×80	625	60	5	10	230	50	50	60	6	350	8	40.8	47.3
AxPZ-12	290×400×35×80	522	50	5	6	200	35	40	50	9	360	6	31.4	36.5

型号中的 x 为化学成分代号 1、2、3、4、5。

符号：d₂ 镯式铝阳极内径；b 阳极体宽度；h 阳极体厚度；g₁ 镯式铝阳极的阳极体间隙；l₀ 铁脚长度；b₀ 铁脚宽度；h₀ 铁脚厚度；g 铁脚在阳极体中的高度；g₂ 镯式铝阳极的铁脚间距；b₃ 镯式铝阳极铁脚焊接宽度；e 镯式铝阳极铁脚焊接长度；e₀ 镯式铝阳极铁脚凸出长度；r 螺栓连接式铝阳极铁脚螺纹孔半径；l₁ 螺栓连接式铝阳极铁脚螺纹孔位置；n 镯式铝阳极铁脚数量（单位 mm）。

表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。

化学成分与电化学性能

GB/T 4948-2025 表15 化学成分（质量分数，%）

种类	Zn	In	Mg	Ti	Cd	Sn	Si	Cu	Fe	Al
1型	2.50~5.75	0.015~0.040	—	—	≤0.002	—	≤0.12	≤0.003	≤0.09	余量
4型	4.0~6.0	0.015~0.030	—	0.005~0.030	—	0.005~0.020	0.05~0.40	≤0.003	≤0.07	余量
5型	4.75~5.75	0.016~0.020	—	—	≤0.002	—	0.08~0.12	≤0.003	≤0.06	余量

本页仅列本产品常用型别，全部型别见系列技术资料。

GB/T 4948-2025 表16 电化学性能

种类	介质	开路电位 V	工作电位 V	实际电容量 A·h/kg	电流效率	消耗率 kg/(A·a)	溶解性能
1型、3型、5型	海水	−1.18~−1.10	−1.12~−1.05	≥2500	≥85%	≤3.50	表面溶解均匀，腐蚀产物容易脱落
4型	海水	−1.18~−1.10	−1.12~−1.05	≥2600	≥90%	≤3.37	表面溶解均匀，腐蚀产物容易脱落
1型、4型、5型	海泥	−1.15~−1.05	−1.10~−1.00	≥2000	≥70%	≤4.38	表面溶解均匀，腐蚀产物容易脱落
4型	淡海水	−1.15~−1.05	−1.12~−1.05	≥2500	≥85%	≤3.50	表面溶解均匀，腐蚀产物容易脱落
4型	海底砂石	−1.15~−1.05	−1.05~−0.95	≥2000	≥70%	≤4.38	表面溶解均匀，腐蚀产物容易脱落

海水采用天然海水或符合 GB/T 17848 规定的人造海水；海泥采用电阻率为 30～50 Ω·cm 的天然海泥或模拟电解液；淡海水电阻率为 70～80 Ω·cm；海底砂石规格 8～40 mm，介质电阻率 40 Ω·cm。

参比电极为饱和甘汞电极。

铝阳极在其他介质中的电化学性能应重新评定。

选型与安装

选型要点

提供管道外径、防腐层类型和厚度、配重层厚度、设计年限和海泥电阻率，按 DNV-RP-F103 或项目规范计算阳极间距。
海泥中选 4 型或 1 型、5 型，注意海泥中电容量按 ≥2000 A·h/kg 设计。

需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。

安装要点

半环拼合后铁脚与管道钢管焊接（或螺栓紧固），焊点用补口材料恢复防腐层。
阳极与防腐层预留区域对应，安装后测量阳极与管道电阻。

质量与供货

按 GB/T 4948-2025 逐批出厂检验化学成分、表面质量、重量和尺寸；原材料、电化学性能、接触电阻、内部缺陷为可选项目，需要时在合同中注明。

随货文件与标志

阳极背面打印标志，至少包含生产批号；宜在工作面浇铸或打印生产者标志。
托盘打捆或木箱包装并用打包带加固；箱内附质量证明书和装箱清单。
质量证明书注明：供方名称、产品名称和规格型号、生产批号、重量和件数、检验结果、出厂日期、本文件编号。
运输不应沾污，宜贮存在干燥的室内库房。

华宇镁业 HYAL 铝锌铟系牺牲阳极材料已取得 DNV 型式认可；出厂检验按国标进行，可按需方 ITP 安排第三方见证检验并提供材质证明书（MTC）。

展开国标条文：型号标记、检验项目与抽样、质量要求

本产品执行 GB/T 4948-2025《铝合金牺牲阳极》（2025-04-25 发布，2025-08-01 实施，代替 GB/T 4948-2002）。适用于海水、淡海水（电阻率不超过 500 Ω·cm）、海泥、海底砂石、油气田产出水等腐蚀介质中的船舶、港工与海洋工程设施、海水冷却水系统、储罐和管道等工业领域阴极保护用铝阳极的设计、生产和检验；其他钢结构阴极保护用铝阳极参照使用。

化学成分代号：1 为铝-锌-铟阳极、2 为铝-锌-铟-硅阳极、3 为铝-锌-铟-镁-钛阳极、4 为铝-锌-铟-锡-硅-钛阳极、5 为低铁含量的铝-锌-铟-硅阳极。

用途代号：H 船体用、T 液舱用、I 港工和海洋工程设施用、E 海水冷却水系统用、C 储罐用、P 管道用；结构型式代号：D 单铁脚焊接式、S 双铁脚焊接式、L 螺栓连接式、Y 圆盘状、Z 镯式。

型号表示：A ＋化学成分代号＋用途代号＋结构型式代号－规格代号。示例：铝阳极 A1HD-1：铝-锌-铟阳极（1 型），船体用（H），单铁脚焊接式（D），规格代号 1。

本产品常用型别 / 牌号：1型、4型、5型；其他型别按项目规格书供货。

GB/T 4948-2025 表17 检验项目

序号	检验项目	要求	试验方法	型式检验	出厂检验
1	原材料	6.1	7.1	●	○
2	化学成分	6.2	7.2	●	●
3	电化学性能	6.3	7.3	●	○
4	表面质量	6.4	7.4	●	●
5	接触电阻	6.5	7.5	●	○
6	重量和尺寸	6.6	7.6	●	●
7	内部缺陷	6.7	7.7	●	○

● 为必检项目，○ 为可选项目。

组批与抽样：采用同一批号原材料、同一工艺生产的同一生产批号的铝阳极为一批；每批产品出厂前均应进行出厂检验，并提供产品质量证书。

化学成分：每批于炉前或产品上分别取 3 个试样（每个试样 ≥20 g）。
重量和尺寸：同批同型号中随机取 10 个测定；不足 10 个时逐个检验或按甲方要求抽检。
表面质量：逐个检验。
电化学性能：每次试验至少 3 个试样，可从产品切割或炉前单独浇铸。
接触电阻：每批超过 50 个时至少抽 1 个；内部缺陷：单批 ≥100 个时随机取 2 个，不足 100 个取 1 个。

质量要求

铝锭纯度不低于 GB/T 1196-2023 中 Al99.70；锌锭不低于 GB/T 470-2008 中 Zn99.99；铟锭不低于 YS/T 257-2009 中 In9999。
镁纯度不低于 GB/T 3499-2023 中 Mg99.95A，或采用 GB/T 27677-2017 的 AlMg50/AlMg60/AlMg68 铝镁合金；锡锭不低于 GB/T 728-2020 中 Sn99.95；硅、钛采用 GB/T 27677-2017 规定的铝硅、铝钛中间合金。
钢管铁脚采用无缝钢管，扁钢铁脚采用钢板或钢带，材质宜与安装对象相同，或采用 GB/T 700、GB/T 712 规定的钢材；圆钢铁脚按 GB 1499.1，螺纹钢铁脚按 GB 1499.2。
螺栓连接式铝阳极的安装螺栓选用不锈钢，或与铁脚、安装对象相同的材质。
工作面可为铸造面，应保持干净，不沾油漆、油污；无氧化渣、毛刺、飞边。
表面裂纹宽度不超过 5 mm，每个阳极裂纹总数不超过 10 条（宽度 ≤0.5 mm 的裂纹不计）。
工作面允许铸造缩孔，最大深度不超过 10 mm 且不超过阳极厚度的 10%；冷隔深度不超过 10 mm、长度不超过阳极宽度的 3 倍（镯式不大于 150 mm）。
铁脚表面清洁无锈，喷砂处理达到 GB/T 8923.1-2011 中 Sa2.5。

常见问题

镯式阳极的内径怎么确定？

内径与管道外径和防腐层厚度配合，外径与配重层平齐。请提供管道外径、防腐层类型和厚度、配重层厚度，按国标规格或图纸定制。国标内径偏差：内径 ≤300 mm 为 0～4 mm，300～610 mm 为 0～6 mm，大于 610 mm 为 0～10 mm。

镯式阳极怎么和防腐层配合？

防腐层在阳极位置预留裸露区供铁脚焊接，焊后按补口工艺恢复防腐层；阳极外径与配重层平齐，避免铺管时受损。安装后测量阳极与管道之间的电阻。

铝镯和锌镯怎么选？

按设计规范和业主要求选择。按国标，海泥中铝阳极（1、4、5 型）实际电容量 ≥2000 A·h/kg，锌阳极（Ⅰ、Ⅱ 型）≥750 A·h/kg，铝阳极用量更少；两者不能只按重量互换。

报价的重量按单瓣还是整套？

询价和报价时需要写明重量和数量按单瓣还是整套计算，并提供镯式装配图和分瓣数，避免数量和重量的计算口径不一致。

询价需要提供哪些信息？

请提供钢管及防腐层外径、配重层厚度、镯式装配图、单套净重和分瓣数、海水或海泥工况、化学成分型别、数量与安装方法。交期和价格按规格、数量和检验要求确认。
