产品概述
储罐铝阳极对应 GB/T 4948-2025 中的储罐用（C）和液舱用（T）铝阳极。
储罐用为圆钢铁脚单铁脚焊接式，4 个规格，净重 9.5～32.0 kg，阳极体底面距安装面 60 mm，用于原油、成品油储罐底板与罐壁下部的沉积水区；液舱用有扁钢铁脚、螺纹钢铁脚焊接式和螺栓连接式，共 12 个规格，净重 2.8～20.5 kg，用于船舶压载舱和液舱。
储罐底板外侧是土壤或砂垫层工况，需要单独选型，不直接套用罐内铝阳极。铝阳极与钢结构撞击有引发火花的可能，用于可能含油气的罐、舱时，应符合相关规范对铝阳极安装高度和跌落能量的限制；沉积水含盐量低、电阻率高时应复核阳极输出电流。
产品特点
- 储罐用圆钢铁脚焊接式
- 液舱用扁钢、螺纹钢铁脚或螺栓式
- 储罐用规格离安装面 60 mm
- 箱内附质量证明书和装箱清单
适用范围
- 原油、成品油储罐底板与罐壁的沉积水区
- 船舶压载舱、液舱
- 海水储水罐、消防水罐
结构与钢芯
- 储罐用：圆钢铁脚（GB 1499.1）单铁脚焊接式，铁脚露出长度按表 13。

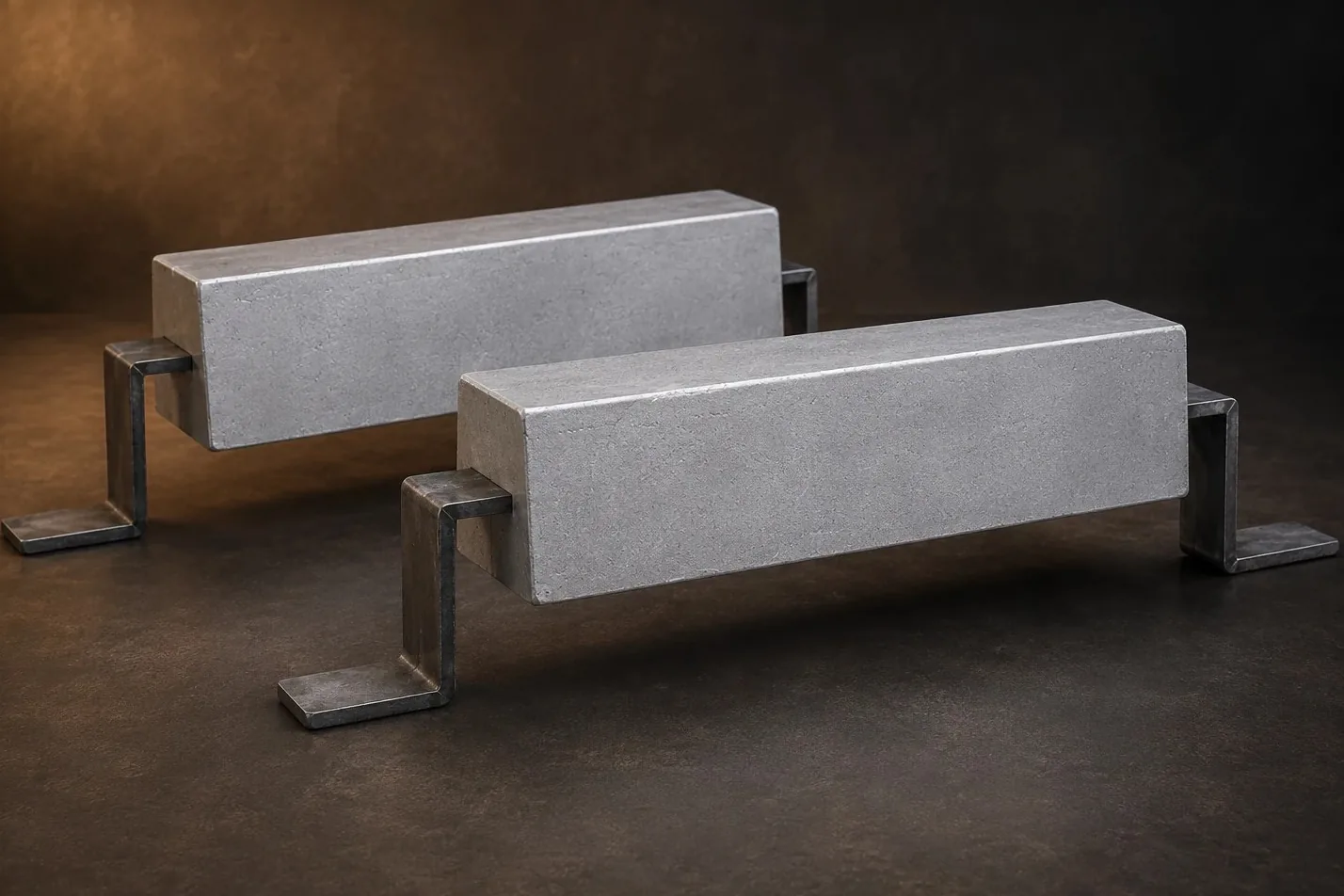

- 液舱用：扁钢铁脚（表 5）、螺纹钢铁脚（表 6）和螺栓连接式（表 7），铁脚外露段弯成安装脚，贴壁焊接或螺栓固定。
规格参数
执行 GB/T 4948-2025《铝合金牺牲阳极》，常用型别 1型、4型、5型。
1 阳极体；2 圆钢铁脚
1 阳极体；2 扁钢铁脚
1 阳极体；2 螺纹钢铁脚
1 阳极体；2 扁钢铁脚
GB/T 4948-2025 表13 储罐用单铁脚焊接式铝阳极
| 型号 | 阳极体规格 mm | 铁脚尺寸 mm | 净重 kg | 毛重 kg | |||
|---|---|---|---|---|---|---|---|
| l×(b1+b2)×h | l0 | d | g | h1 | |||
| AxCD-1 | 750×(115+135)×130 | 1050 | 16 | 50 | 60 | 32.0 | 34.0 |
| AxCD-2 | 500×(115+135)×130 | 800 | 16 | 50 | 60 | 21.5 | 23.0 |
| AxCD-3 | 500×(105+135)×100 | 800 | 16 | 40 | 60 | 15.6 | 17.2 |
| AxCD-4 | 300×(105+135)×100 | 600 | 10 | 40 | 60 | 9.5 | 10.0 |
型号中的 x 为化学成分代号 1、2、3、4、5。
GB/T 4948-2025 表5 液舱用单铁脚焊接式铝阳极（扁钢铁脚）
| 型号 | 阳极体规格 mm | 铁脚尺寸 mm | 净重 kg | 毛重 kg | ||||
|---|---|---|---|---|---|---|---|---|
| l×(b1+b2)×h | l0 | b0 | h0 | g | h1 | |||
| AxTD-1 | 500×(115+135)×130 | 800 | 50 | 6 | 60 | 60 | 20.5 | 23 |
| AxTD-2 | 500×(110+130)×120 | 800 | 50 | 6 | 50 | 60 | 18.0 | 20.0 |
| AxTD-3 | 250×(85+100)×85 | 310 | 25 | 4 | 6~8 | 0 | 4.8 | 5.0 |
| AxTD-4 | 200×(70+90)×70 | 260 | 25 | 4 | 6~8 | 0 | 2.8 | 3.0 |
型号中的 x 为化学成分代号 1、2、3、4、5。
GB/T 4948-2025 表6 液舱用单铁脚焊接式铝阳极（螺纹钢铁脚）
| 型号 | 阳极体规格 mm | 铁脚尺寸 mm | 净重 kg | 毛重 kg | |||
|---|---|---|---|---|---|---|---|
| l×(b1+b2)×h | l0 | d | g | h1 | |||
| AxTD-5 | 1500×(65+75)×70 | 1800 | 12 | 25 | 60 | 19.8 | 21.5 |
| AxTD-6 | 1000×(58.5+78.5)×68 | 1300 | 12 | 25 | 60 | 12.0 | 13.2 |
| AxTD-7 | 800×(56+74)×65 | 1100 | 12 | 25 | 60 | 9.0 | 10.0 |
| AxTD-8 | 1150×(48+54)×51 | 1450 | 12 | 18 | 60 | 7.6 | 9.0 |
型号中的 x 为化学成分代号 1、2、3、4、5。
GB/T 4948-2025 表7 液舱用螺栓连接式铝阳极
| 型号 | 阳极体规格 mm | 铁脚尺寸 mm | 净重 kg | 毛重 kg | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| l×(b1+b2)×h | l0 | b0 | h0 | l1 | r | e1 | g | |||
| AxTL-1 | 500×(115+135)×130 | 800 | 50 | 6 | 60 | 6 | 10 | 45 | 20.5 | 22.5 |
| AxTL-2 | 500×(105+135)×100 | 800 | 50 | 6 | 60 | 6 | 10 | 35 | 15.2 | 16.5 |
| AxTL-3 | 500×(80+100)×80 | 800 | 40 | 5 | 60 | 5 | 10 | 30 | 9.4 | 10.5 |
| AxTL-4 | 250×(85+100)×85 | 450 | 40 | 5 | 40 | 5 | 10 | 30 | 4.8 | 5.6 |
型号中的 x 为化学成分代号 1、2、3、4、5。
符号：l 阳极体长度；b1 阳极体上底面宽度；b2 阳极体下底面宽度；h 阳极体厚度；l0 铁脚长度；d 铁脚外径；g 铁脚在阳极体中的高度；h1 阳极体下底面距离安装面高度；b0 铁脚宽度；h0 铁脚厚度；l1 螺栓连接式铝阳极铁脚螺纹孔位置；r 螺栓连接式铝阳极铁脚螺纹孔半径；e1 螺栓连接式铝阳极铁脚螺纹孔长度（单位 mm）。
表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。
化学成分与电化学性能
GB/T 4948-2025 表15 化学成分（质量分数，%）
| 种类 | Zn | In | Mg | Ti | Cd | Sn | Si | Cu | Fe | Al |
|---|---|---|---|---|---|---|---|---|---|---|
| 1型 | 2.50~5.75 | 0.015~0.040 | — | — | ≤0.002 | — | ≤0.12 | ≤0.003 | ≤0.09 | 余量 |
| 4型 | 4.0~6.0 | 0.015~0.030 | — | 0.005~0.030 | — | 0.005~0.020 | 0.05~0.40 | ≤0.003 | ≤0.07 | 余量 |
| 5型 | 4.75~5.75 | 0.016~0.020 | — | — | ≤0.002 | — | 0.08~0.12 | ≤0.003 | ≤0.06 | 余量 |
本页仅列本产品常用型别，全部型别见系列技术资料。
GB/T 4948-2025 表16 电化学性能
| 种类 | 介质 | 开路电位 V | 工作电位 V | 实际电容量 A·h/kg | 电流效率 | 消耗率 kg/(A·a) | 溶解性能 |
|---|---|---|---|---|---|---|---|
| 1型、3型、5型 | 海水 | −1.18~−1.10 | −1.12~−1.05 | ≥2500 | ≥85% | ≤3.50 | 表面溶解均匀，腐蚀产物容易脱落 |
| 4型 | 海水 | −1.18~−1.10 | −1.12~−1.05 | ≥2600 | ≥90% | ≤3.37 | 表面溶解均匀，腐蚀产物容易脱落 |
| 1型、4型、5型 | 海泥 | −1.15~−1.05 | −1.10~−1.00 | ≥2000 | ≥70% | ≤4.38 | 表面溶解均匀，腐蚀产物容易脱落 |
| 4型 | 淡海水 | −1.15~−1.05 | −1.12~−1.05 | ≥2500 | ≥85% | ≤3.50 | 表面溶解均匀，腐蚀产物容易脱落 |
| 4型 | 海底砂石 | −1.15~−1.05 | −1.05~−0.95 | ≥2000 | ≥70% | ≤4.38 | 表面溶解均匀，腐蚀产物容易脱落 |
海水采用天然海水或符合 GB/T 17848 规定的人造海水；海泥采用电阻率为 30～50 Ω·cm 的天然海泥或模拟电解液；淡海水电阻率为 70～80 Ω·cm；海底砂石规格 8～40 mm，介质电阻率 40 Ω·cm。
参比电极为饱和甘汞电极。
铝阳极在其他介质中的电化学性能应重新评定。
选型与安装
选型要点
- 储罐底板保护按沉积水区面积和设计年限计算，常用 AxCD-1～4；液舱按舱壁面积和涂层状况计算，常用 AxTD、AxTL 系列。
- 沉积水含盐量低、电阻率高时应复核阳极输出电流，必要时增加数量或改用镁阳极。
需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。
安装要点
- 储罐内阳极距底板 ≥300 mm 布置，焊接在罐壁或专用支架上；油气舱室内的铝阳极安装高度按规范限制。
- 液舱阳极避开人孔、管路和加强筋阴影区，焊后补涂。
- 罐内施工前完成清罐、置换和动火手续。
质量与供货
按 GB/T 4948-2025 逐批出厂检验化学成分、表面质量、重量和尺寸；原材料、电化学性能、接触电阻、内部缺陷为可选项目，需要时在合同中注明。
随货文件与标志
- 阳极背面打印标志，至少包含生产批号；宜在工作面浇铸或打印生产者标志。
- 托盘打捆或木箱包装并用打包带加固；箱内附质量证明书和装箱清单。
- 质量证明书注明：供方名称、产品名称和规格型号、生产批号、重量和件数、检验结果、出厂日期、本文件编号。
- 运输不应沾污，宜贮存在干燥的室内库房。
华宇镁业 HYAL 铝锌铟系牺牲阳极材料已取得 DNV 型式认可；出厂检验按国标进行，可按需方 ITP 安排第三方见证检验并提供材质证明书（MTC）。
展开国标条文：型号标记、检验项目与抽样、质量要求
本产品执行 GB/T 4948-2025《铝合金牺牲阳极》（2025-04-25 发布，2025-08-01 实施，代替 GB/T 4948-2002）。适用于海水、淡海水（电阻率不超过 500 Ω·cm）、海泥、海底砂石、油气田产出水等腐蚀介质中的船舶、港工与海洋工程设施、海水冷却水系统、储罐和管道等工业领域阴极保护用铝阳极的设计、生产和检验；其他钢结构阴极保护用铝阳极参照使用。
化学成分代号：1 为 铝-锌-铟阳极、2 为 铝-锌-铟-硅阳极、3 为 铝-锌-铟-镁-钛阳极、4 为 铝-锌-铟-锡-硅-钛阳极、5 为 低铁含量的铝-锌-铟-硅阳极。
用途代号：H 船体用、T 液舱用、I 港工和海洋工程设施用、E 海水冷却水系统用、C 储罐用、P 管道用；结构型式代号：D 单铁脚焊接式、S 双铁脚焊接式、L 螺栓连接式、Y 圆盘状、Z 镯式。
型号表示：A ＋ 化学成分代号 ＋ 用途代号 ＋ 结构型式代号 － 规格代号。示例：铝阳极 A1HD-1：铝-锌-铟阳极（1 型），船体用（H），单铁脚焊接式（D），规格代号 1。
本产品常用型别 / 牌号：1型、4型、5型；其他型别按项目规格书供货。
GB/T 4948-2025 表17 检验项目
| 序号 | 检验项目 | 要求 | 试验方法 | 型式检验 | 出厂检验 |
|---|---|---|---|---|---|
| 1 | 原材料 | 6.1 | 7.1 | ● | ○ |
| 2 | 化学成分 | 6.2 | 7.2 | ● | ● |
| 3 | 电化学性能 | 6.3 | 7.3 | ● | ○ |
| 4 | 表面质量 | 6.4 | 7.4 | ● | ● |
| 5 | 接触电阻 | 6.5 | 7.5 | ● | ○ |
| 6 | 重量和尺寸 | 6.6 | 7.6 | ● | ● |
| 7 | 内部缺陷 | 6.7 | 7.7 | ● | ○ |
● 为必检项目，○ 为可选项目。
组批与抽样：采用同一批号原材料、同一工艺生产的同一生产批号的铝阳极为一批；每批产品出厂前均应进行出厂检验，并提供产品质量证书。
- 化学成分：每批于炉前或产品上分别取 3 个试样（每个试样 ≥20 g）。
- 重量和尺寸：同批同型号中随机取 10 个测定；不足 10 个时逐个检验或按甲方要求抽检。
- 表面质量：逐个检验。
- 电化学性能：每次试验至少 3 个试样，可从产品切割或炉前单独浇铸。
- 接触电阻：每批超过 50 个时至少抽 1 个；内部缺陷：单批 ≥100 个时随机取 2 个，不足 100 个取 1 个。
质量要求
- 铝锭纯度不低于 GB/T 1196-2023 中 Al99.70；锌锭不低于 GB/T 470-2008 中 Zn99.99；铟锭不低于 YS/T 257-2009 中 In9999。
- 镁纯度不低于 GB/T 3499-2023 中 Mg99.95A，或采用 GB/T 27677-2017 的 AlMg50/AlMg60/AlMg68 铝镁合金；锡锭不低于 GB/T 728-2020 中 Sn99.95；硅、钛采用 GB/T 27677-2017 规定的铝硅、铝钛中间合金。
- 钢管铁脚采用无缝钢管，扁钢铁脚采用钢板或钢带，材质宜与安装对象相同，或采用 GB/T 700、GB/T 712 规定的钢材；圆钢铁脚按 GB 1499.1，螺纹钢铁脚按 GB 1499.2。
- 螺栓连接式铝阳极的安装螺栓选用不锈钢，或与铁脚、安装对象相同的材质。
- 工作面可为铸造面，应保持干净，不沾油漆、油污；无氧化渣、毛刺、飞边。
- 表面裂纹宽度不超过 5 mm，每个阳极裂纹总数不超过 10 条（宽度 ≤0.5 mm 的裂纹不计）。
- 工作面允许铸造缩孔，最大深度不超过 10 mm 且不超过阳极厚度的 10%；冷隔深度不超过 10 mm、长度不超过阳极宽度的 3 倍（镯式不大于 150 mm）。
- 铁脚表面清洁无锈，喷砂处理达到 GB/T 8923.1-2011 中 Sa2.5。
常见问题
储罐底板外侧能用这种阳极吗？
不能直接套用。储罐底板外侧是土壤或砂垫层工况，需要单独选型，锌带阳极可用于底板外侧的网格式保护；本产品用于罐内与沉积水接触的部位和船舶液舱。
在油罐、油舱里使用铝阳极要注意什么？
铝阳极与钢结构撞击有引发火花的可能。用于可能含油气的罐、舱时，安装高度和跌落能量应符合相关规范；罐内施工前完成清罐、置换和动火手续，搬运吊装避免撞击。
沉积水含盐量低还适用吗？
铝阳极不宜用在高电阻率介质中。沉积水含盐量低、电阻率高时，应复核阳极输出电流，必要时增加数量或改用镁阳极；提供保护对象、介质电阻率、涂层状况和设计年限，可出具选型计算书。
询价需要提供哪些信息？
请提供罐型或舱室及保护部位、储存介质和温度、水相条件、安装图、化学成分型别、数量与目标年限。交期和价格按规格、数量和检验要求确认。
