产品概述

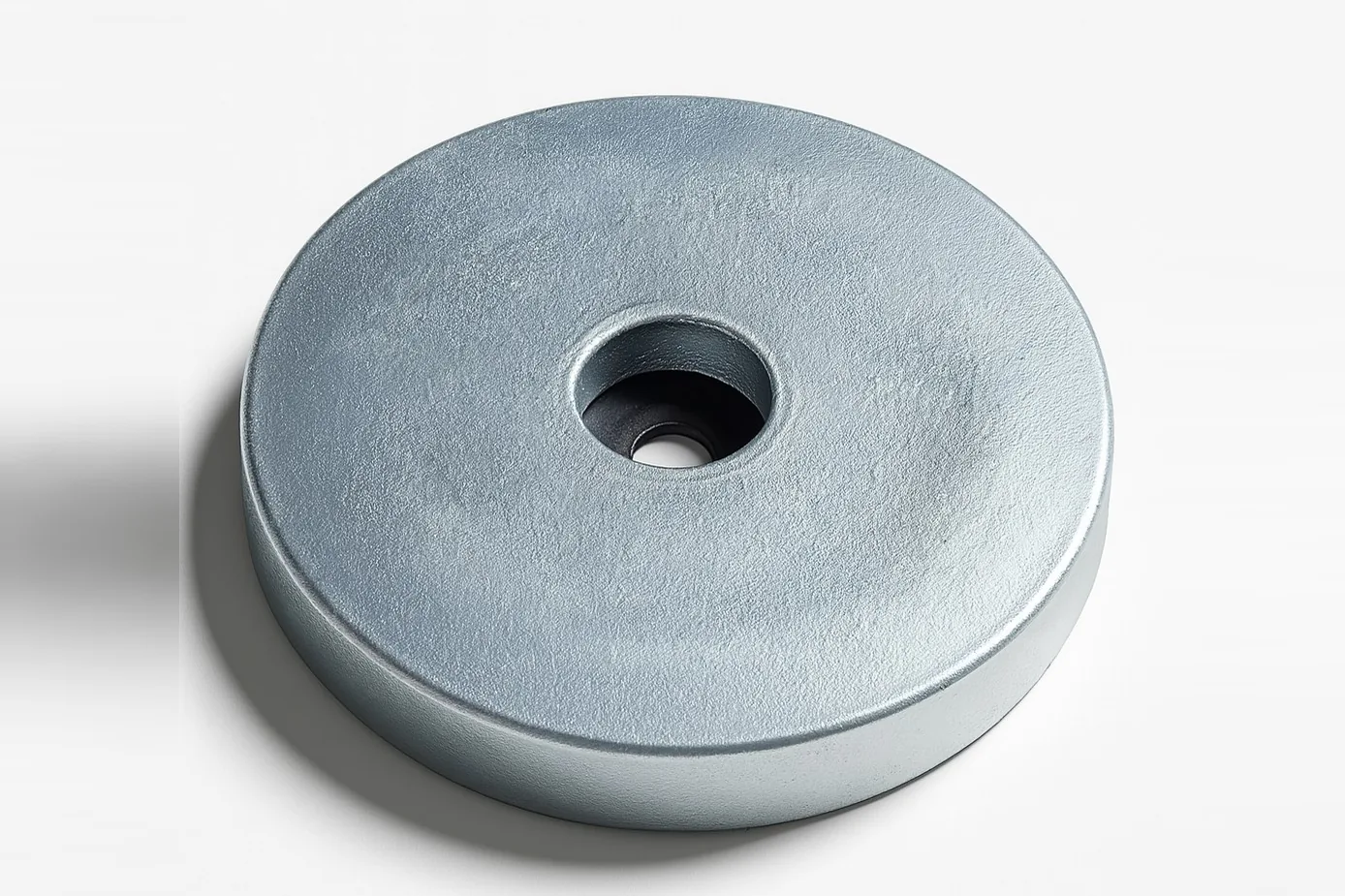

圆盘铝阳极是 GB/T 4948-2025 中海水冷却水系统用（E）的圆盘状（Y）铝阳极：阳极体为圆盘，内嵌扁钢铁脚，中心开孔露出铁脚上的螺纹孔，用螺栓固定在凝汽器水室、海水冷却器端盖、管板和滤器壳体上。国标列出 6 个规格，直径 120～360 mm、厚 40～100 mm，净重 2.3～11.3 kg，直径偏差不超过 ±2.5%。
同一系统中需要长条形、焊接安装的阳极，见电厂铝阳极页面的扁钢铁脚焊接式规格；设计指定锌阳极时可对照圆盘锌阳极，两者国标直径系列相同，同尺寸的锌阳极净重更大。与铜合金管板、钛管配用时，应按异种金属面积复核电流需求。
产品特点
- 中心开孔，螺栓固定
- 6 个国标规格，直径 120～360 mm
- 直径偏差不超过 ±2.5%
- 检修拆装无需动火
适用范围
- 电厂凝汽器水室与管板
- 海水冷却器、热交换器端盖
- 海水滤器、泵体、阀体内壁
结构与钢芯
- 中心扁钢铁脚，带螺纹孔 f₀，铁脚外径 d₀，露出部分直径 f₁；铁脚在阳极体中的高度 g。
- 直径偏差不超过 ±2.5%。
规格参数
执行 GB/T 4948-2025《铝合金牺牲阳极》，常用型别 1型、4型、5型。
1 阳极体；2 扁钢铁脚
GB/T 4948-2025 表12 海水冷却水系统用圆盘状铝阳极
| 型号 | 阳极体规格 mm | 铁脚尺寸 mm | 净重 kg | 毛重 kg | |||||
|---|---|---|---|---|---|---|---|---|---|
| d1×h | f | d0 | f0 | f1 | g | h0 | |||
| AxEY-1 | 300×60 | 40 | 80 | 12 | 50 | 6~8 | 4 | 11.3 | 11.5 |
| AxEY-2 | 360×40 | 50 | 100 | 14 | 70 | 5~6 | 4 | 8.8 | 9.0 |
| AxEY-3 | 300×40 | 40 | 80 | 12 | 50 | 5~6 | 4 | 7.3 | 7.5 |
| AxEY-4 | 200×50 | 35 | 75 | 10 | 45 | 5~6 | 4 | 3.8 | 4.0 |
| AxEY-5 | 180×50 | 35 | 75 | 10 | 45 | 5~6 | 4 | 3.3 | 3.5 |
| AxEY-6 | 120×100 | 30 | 75 | 10 | 45 | 8~10 | 4 | 2.3 | 2.5 |
型号中的 x 为化学成分代号 1、2、3、4、5。
符号：d1 圆盘状铝阳极外径；h 阳极体厚度；f 圆盘状铝阳极中间开孔直径；d0 圆盘状铝阳极铁脚外径；f0 圆盘状铝阳极铁脚螺纹孔直径；f1 圆盘状铝阳极铁脚露出部分直径；g 铁脚在阳极体中的高度；h0 铁脚厚度（单位 mm）。
表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。
化学成分与电化学性能
GB/T 4948-2025 表15 化学成分（质量分数，%）
| 种类 | Zn | In | Mg | Ti | Cd | Sn | Si | Cu | Fe | Al |
|---|---|---|---|---|---|---|---|---|---|---|
| 1型 | 2.50~5.75 | 0.015~0.040 | — | — | ≤0.002 | — | ≤0.12 | ≤0.003 | ≤0.09 | 余量 |
| 4型 | 4.0~6.0 | 0.015~0.030 | — | 0.005~0.030 | — | 0.005~0.020 | 0.05~0.40 | ≤0.003 | ≤0.07 | 余量 |
| 5型 | 4.75~5.75 | 0.016~0.020 | — | — | ≤0.002 | — | 0.08~0.12 | ≤0.003 | ≤0.06 | 余量 |
本页仅列本产品常用型别，全部型别见系列技术资料。
GB/T 4948-2025 表16 电化学性能
| 种类 | 介质 | 开路电位 V | 工作电位 V | 实际电容量 A·h/kg | 电流效率 | 消耗率 kg/(A·a) | 溶解性能 |
|---|---|---|---|---|---|---|---|
| 1型、3型、5型 | 海水 | −1.18~−1.10 | −1.12~−1.05 | ≥2500 | ≥85% | ≤3.50 | 表面溶解均匀，腐蚀产物容易脱落 |
| 4型 | 海水 | −1.18~−1.10 | −1.12~−1.05 | ≥2600 | ≥90% | ≤3.37 | 表面溶解均匀，腐蚀产物容易脱落 |
| 1型、4型、5型 | 海泥 | −1.15~−1.05 | −1.10~−1.00 | ≥2000 | ≥70% | ≤4.38 | 表面溶解均匀，腐蚀产物容易脱落 |
| 4型 | 淡海水 | −1.15~−1.05 | −1.12~−1.05 | ≥2500 | ≥85% | ≤3.50 | 表面溶解均匀，腐蚀产物容易脱落 |
| 4型 | 海底砂石 | −1.15~−1.05 | −1.05~−0.95 | ≥2000 | ≥70% | ≤4.38 | 表面溶解均匀，腐蚀产物容易脱落 |
海水采用天然海水或符合 GB/T 17848 规定的人造海水；海泥采用电阻率为 30～50 Ω·cm 的天然海泥或模拟电解液；淡海水电阻率为 70～80 Ω·cm；海底砂石规格 8～40 mm，介质电阻率 40 Ω·cm。
参比电极为饱和甘汞电极。
铝阳极在其他介质中的电化学性能应重新评定。
选型与安装
选型要点
- 按水室或端盖内表面积和设计流速取保护电流密度，计算所需阳极数量；一般每个水室对称布置 2～6 只。
- 与铜合金管板、钛管配用时按异种金属面积比复核电流需求。
需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。
安装要点
- 安装面清理至金属光泽，螺栓拧紧后测量阳极与壳体电阻应小于 0.01 Ω。
- 检修时对照消耗量判断是否更换，剩余 20%～30% 时更换。
质量与供货
按 GB/T 4948-2025 逐批出厂检验化学成分、表面质量、重量和尺寸；原材料、电化学性能、接触电阻、内部缺陷为可选项目，需要时在合同中注明。
随货文件与标志
- 阳极背面打印标志，至少包含生产批号；宜在工作面浇铸或打印生产者标志。
- 托盘打捆或木箱包装并用打包带加固；箱内附质量证明书和装箱清单。
- 质量证明书注明：供方名称、产品名称和规格型号、生产批号、重量和件数、检验结果、出厂日期、本文件编号。
- 运输不应沾污，宜贮存在干燥的室内库房。
华宇镁业 HYAL 铝锌铟系牺牲阳极材料已取得 DNV 型式认可；出厂检验按国标进行，可按需方 ITP 安排第三方见证检验并提供材质证明书（MTC）。
展开国标条文：型号标记、检验项目与抽样、质量要求
本产品执行 GB/T 4948-2025《铝合金牺牲阳极》（2025-04-25 发布，2025-08-01 实施，代替 GB/T 4948-2002）。适用于海水、淡海水（电阻率不超过 500 Ω·cm）、海泥、海底砂石、油气田产出水等腐蚀介质中的船舶、港工与海洋工程设施、海水冷却水系统、储罐和管道等工业领域阴极保护用铝阳极的设计、生产和检验；其他钢结构阴极保护用铝阳极参照使用。
化学成分代号：1 为 铝-锌-铟阳极、2 为 铝-锌-铟-硅阳极、3 为 铝-锌-铟-镁-钛阳极、4 为 铝-锌-铟-锡-硅-钛阳极、5 为 低铁含量的铝-锌-铟-硅阳极。
用途代号：H 船体用、T 液舱用、I 港工和海洋工程设施用、E 海水冷却水系统用、C 储罐用、P 管道用；结构型式代号：D 单铁脚焊接式、S 双铁脚焊接式、L 螺栓连接式、Y 圆盘状、Z 镯式。
型号表示：A ＋ 化学成分代号 ＋ 用途代号 ＋ 结构型式代号 － 规格代号。示例：铝阳极 A1HD-1：铝-锌-铟阳极（1 型），船体用（H），单铁脚焊接式（D），规格代号 1。
本产品常用型别 / 牌号：1型、4型、5型；其他型别按项目规格书供货。
GB/T 4948-2025 表17 检验项目
| 序号 | 检验项目 | 要求 | 试验方法 | 型式检验 | 出厂检验 |
|---|---|---|---|---|---|
| 1 | 原材料 | 6.1 | 7.1 | ● | ○ |
| 2 | 化学成分 | 6.2 | 7.2 | ● | ● |
| 3 | 电化学性能 | 6.3 | 7.3 | ● | ○ |
| 4 | 表面质量 | 6.4 | 7.4 | ● | ● |
| 5 | 接触电阻 | 6.5 | 7.5 | ● | ○ |
| 6 | 重量和尺寸 | 6.6 | 7.6 | ● | ● |
| 7 | 内部缺陷 | 6.7 | 7.7 | ● | ○ |
● 为必检项目，○ 为可选项目。
组批与抽样：采用同一批号原材料、同一工艺生产的同一生产批号的铝阳极为一批；每批产品出厂前均应进行出厂检验，并提供产品质量证书。
- 化学成分：每批于炉前或产品上分别取 3 个试样（每个试样 ≥20 g）。
- 重量和尺寸：同批同型号中随机取 10 个测定；不足 10 个时逐个检验或按甲方要求抽检。
- 表面质量：逐个检验。
- 电化学性能：每次试验至少 3 个试样，可从产品切割或炉前单独浇铸。
- 接触电阻：每批超过 50 个时至少抽 1 个；内部缺陷：单批 ≥100 个时随机取 2 个，不足 100 个取 1 个。
质量要求
- 铝锭纯度不低于 GB/T 1196-2023 中 Al99.70；锌锭不低于 GB/T 470-2008 中 Zn99.99；铟锭不低于 YS/T 257-2009 中 In9999。
- 镁纯度不低于 GB/T 3499-2023 中 Mg99.95A，或采用 GB/T 27677-2017 的 AlMg50/AlMg60/AlMg68 铝镁合金；锡锭不低于 GB/T 728-2020 中 Sn99.95；硅、钛采用 GB/T 27677-2017 规定的铝硅、铝钛中间合金。
- 钢管铁脚采用无缝钢管，扁钢铁脚采用钢板或钢带，材质宜与安装对象相同，或采用 GB/T 700、GB/T 712 规定的钢材；圆钢铁脚按 GB 1499.1，螺纹钢铁脚按 GB 1499.2。
- 螺栓连接式铝阳极的安装螺栓选用不锈钢，或与铁脚、安装对象相同的材质。
- 工作面可为铸造面，应保持干净，不沾油漆、油污；无氧化渣、毛刺、飞边。
- 表面裂纹宽度不超过 5 mm，每个阳极裂纹总数不超过 10 条（宽度 ≤0.5 mm 的裂纹不计）。
- 工作面允许铸造缩孔，最大深度不超过 10 mm 且不超过阳极厚度的 10%；冷隔深度不超过 10 mm、长度不超过阳极宽度的 3 倍（镯式不大于 150 mm）。
- 铁脚表面清洁无锈，喷砂处理达到 GB/T 8923.1-2011 中 Sa2.5。
常见问题
圆盘阳极怎么安装？
阳极中心开孔，露出嵌在阳极体内的扁钢铁脚和螺纹孔，用螺栓固定在水室、端盖或壳体上。安装面清理干净，螺栓紧固后检查阳极与壳体的电连接；阳极工作面不得涂漆。
圆盘铝阳极和圆盘锌阳极怎么选？
两者国标直径系列相同（120～360 mm）。按国标，海水中铝阳极实际电容量 ≥2400～2600 A·h/kg（因型别而异），锌阳极 ≥760～780 A·h/kg，同尺寸锌阳极更重。选哪一种按设计文件、介质和被保护金属确定。
能做非标尺寸吗？
可以。国标 6 个规格之外的直径、厚度和中心安装尺寸可按图纸定制，供货以订单和技术协议为准；询价时请附圆盘结构图，并注明中心安装尺寸和化学成分型别。
询价需要提供哪些信息？
请提供圆盘结构图或型号、化学成分型别、单只净重、中心安装尺寸、介质和温度、数量。交期和价格按规格、数量和检验要求确认。
