产品概述
电厂铝阳极对应 GB/T 4948-2025 海水冷却水系统用（E）铝阳极，用于凝汽器和冷却器水室、管板，循环水管道内壁、阀门，以及取水口拦污栅、旋转滤网和钢闸门。
国标给出两种结构：扁钢铁脚单铁脚焊接式 10 个规格，长 200～1200 mm、净重 2.8～112.0 kg，铁脚焊接在壳体或管壁上；圆盘状 6 个规格，直径 120～360 mm、净重 2.3～11.3 kg，螺栓固定。
水室和管板的保护按内表面积和流速取电流密度，并考虑铜合金或钛管板的电偶影响；圆盘状规格的详细说明见圆盘铝阳极页面。淡水循环水和高温工况需另行评估合金适用性，选型时请说明水质、温度、流速和被保护金属材质。华宇 HYAL 铝锌铟系牺牲阳极材料已取得 DNV 型式认可。
产品特点
- 扁钢铁脚焊接式、圆盘状两种结构
- 焊接式规格长 200～1200 mm
- 圆盘状螺栓固定，拆装无需动火
- 淡水或高温工况需另行评估
适用范围
- 凝汽器、冷却器水室和管板
- 循环水管道内壁、阀门
- 取水口拦污栅、旋转滤网和钢闸门
结构与钢芯

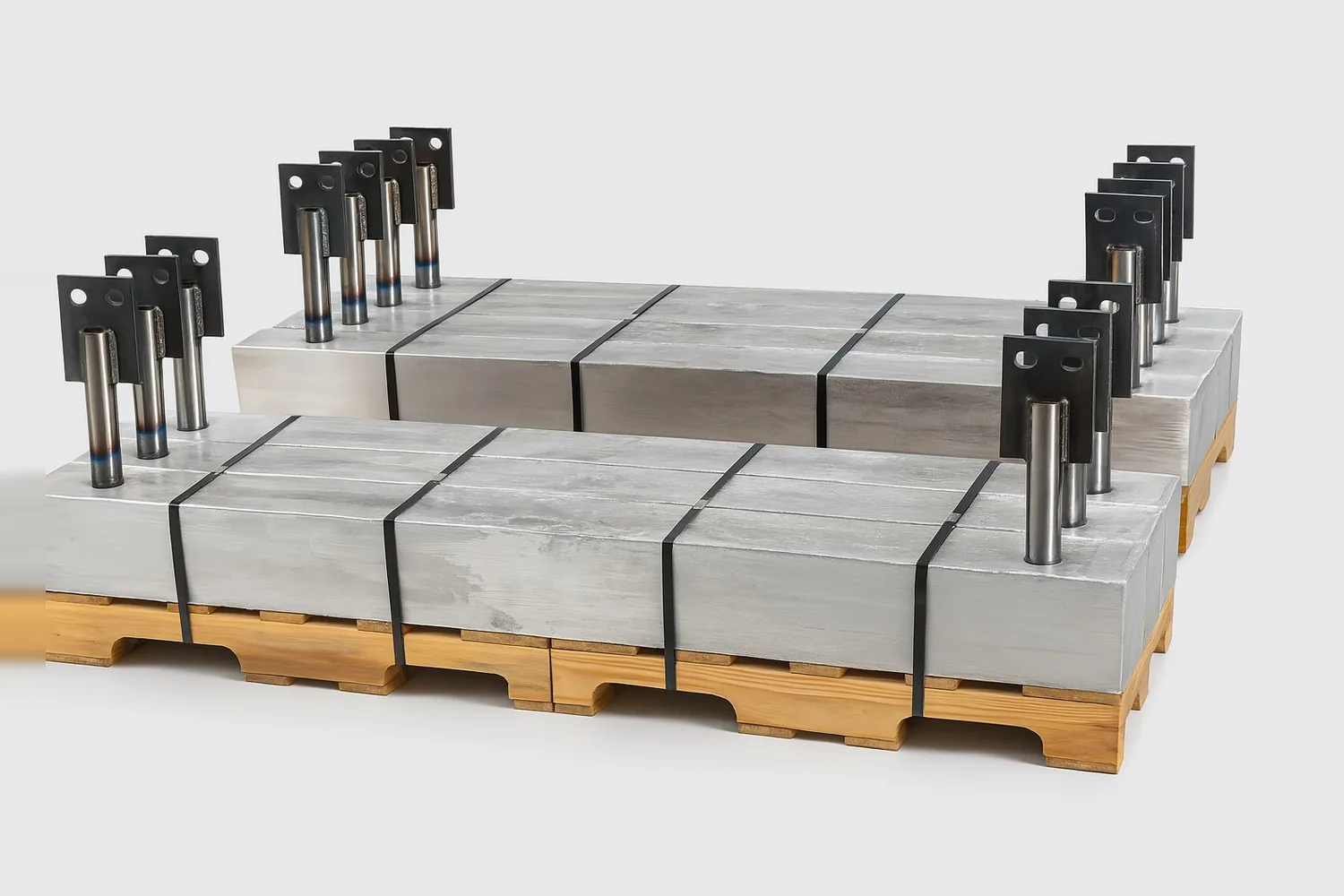

- 焊接式：扁钢铁脚贯穿阳极体，两端弯折焊接于壳体或管壁。
- 圆盘状：中心铁脚带螺纹孔，螺栓固定，便于检修更换。
规格参数
执行 GB/T 4948-2025《铝合金牺牲阳极》，常用型别 1型、4型、5型。
1 阳极体；2 扁钢铁脚
1 阳极体；2 扁钢铁脚
GB/T 4948-2025 表11 海水冷却水系统用单铁脚焊接式铝阳极（扁钢铁脚）
| 型号 | 阳极体规格 mm | 铁脚尺寸 mm | 净重 kg | 毛重 kg | |||
|---|---|---|---|---|---|---|---|
| l×(b1+b2)×h | l0 | b0 | h0 | g | |||
| AxED-1 | 1200×(200+280)×150 | 1400 | 70 | 10 | 8~10 | 112.0 | 120.0 |
| AxED-2 | 800×(200+280)×150 | 1000 | 60 | 8 | 8~10 | 76.2 | 80.0 |
| AxED-3 | 1000×(115+135)×130 | 1200 | 50 | 6 | 8~10 | 43.2 | 46.0 |
| AxED-4 | 500×(115+135)×130 | 620 | 50 | 6 | 8~10 | 21.5 | 23.0 |
| AxED-5 | 1000×(80+100)×80 | 1200 | 30 | 6 | 6~8 | 19.0 | 20.0 |
| AxED-6 | 500×(105+135)×100 | 620 | 40 | 6 | 8~10 | 15.2 | 16.0 |
| AxED-7 | 500×(80+100)×80 | 620 | 30 | 4 | 6~8 | 9.4 | 10.0 |
| AxED-8 | 400×(110+120)×50 | 500 | 35 | 4 | 5~6 | 6.4 | 7.0 |
| AxED-9 | 300×(140+160)×40 | 360 | 60 | 4 | 5~6 | 4.5 | 5.0 |
| AxED-10 | 200×(90+110)×40 | 250 | 30 | 3 | 5~6 | 2.8 | 3.0 |
型号中的 x 为化学成分代号 1、2、3、4、5。
GB/T 4948-2025 表12 海水冷却水系统用圆盘状铝阳极
| 型号 | 阳极体规格 mm | 铁脚尺寸 mm | 净重 kg | 毛重 kg | |||||
|---|---|---|---|---|---|---|---|---|---|
| d1×h | f | d0 | f0 | f1 | g | h0 | |||
| AxEY-1 | 300×60 | 40 | 80 | 12 | 50 | 6~8 | 4 | 11.3 | 11.5 |
| AxEY-2 | 360×40 | 50 | 100 | 14 | 70 | 5~6 | 4 | 8.8 | 9.0 |
| AxEY-3 | 300×40 | 40 | 80 | 12 | 50 | 5~6 | 4 | 7.3 | 7.5 |
| AxEY-4 | 200×50 | 35 | 75 | 10 | 45 | 5~6 | 4 | 3.8 | 4.0 |
| AxEY-5 | 180×50 | 35 | 75 | 10 | 45 | 5~6 | 4 | 3.3 | 3.5 |
| AxEY-6 | 120×100 | 30 | 75 | 10 | 45 | 8~10 | 4 | 2.3 | 2.5 |
型号中的 x 为化学成分代号 1、2、3、4、5。
符号：l 阳极体长度；b1 阳极体上底面宽度；b2 阳极体下底面宽度；h 阳极体厚度；l0 铁脚长度；b0 铁脚宽度；h0 铁脚厚度；g 铁脚在阳极体中的高度；d1 圆盘状铝阳极外径；f 圆盘状铝阳极中间开孔直径；d0 圆盘状铝阳极铁脚外径；f0 圆盘状铝阳极铁脚螺纹孔直径；f1 圆盘状铝阳极铁脚露出部分直径（单位 mm）。
表中型号为国标推荐规格；其他尺寸、铁脚形式和净重可按图纸定制，供货以订单和技术协议为准。
化学成分与电化学性能
GB/T 4948-2025 表15 化学成分（质量分数，%）
| 种类 | Zn | In | Mg | Ti | Cd | Sn | Si | Cu | Fe | Al |
|---|---|---|---|---|---|---|---|---|---|---|
| 1型 | 2.50~5.75 | 0.015~0.040 | — | — | ≤0.002 | — | ≤0.12 | ≤0.003 | ≤0.09 | 余量 |
| 4型 | 4.0~6.0 | 0.015~0.030 | — | 0.005~0.030 | — | 0.005~0.020 | 0.05~0.40 | ≤0.003 | ≤0.07 | 余量 |
| 5型 | 4.75~5.75 | 0.016~0.020 | — | — | ≤0.002 | — | 0.08~0.12 | ≤0.003 | ≤0.06 | 余量 |
本页仅列本产品常用型别，全部型别见系列技术资料。
GB/T 4948-2025 表16 电化学性能
| 种类 | 介质 | 开路电位 V | 工作电位 V | 实际电容量 A·h/kg | 电流效率 | 消耗率 kg/(A·a) | 溶解性能 |
|---|---|---|---|---|---|---|---|
| 1型、3型、5型 | 海水 | −1.18~−1.10 | −1.12~−1.05 | ≥2500 | ≥85% | ≤3.50 | 表面溶解均匀，腐蚀产物容易脱落 |
| 4型 | 海水 | −1.18~−1.10 | −1.12~−1.05 | ≥2600 | ≥90% | ≤3.37 | 表面溶解均匀，腐蚀产物容易脱落 |
| 1型、4型、5型 | 海泥 | −1.15~−1.05 | −1.10~−1.00 | ≥2000 | ≥70% | ≤4.38 | 表面溶解均匀，腐蚀产物容易脱落 |
| 4型 | 淡海水 | −1.15~−1.05 | −1.12~−1.05 | ≥2500 | ≥85% | ≤3.50 | 表面溶解均匀，腐蚀产物容易脱落 |
| 4型 | 海底砂石 | −1.15~−1.05 | −1.05~−0.95 | ≥2000 | ≥70% | ≤4.38 | 表面溶解均匀，腐蚀产物容易脱落 |
海水采用天然海水或符合 GB/T 17848 规定的人造海水；海泥采用电阻率为 30～50 Ω·cm 的天然海泥或模拟电解液；淡海水电阻率为 70～80 Ω·cm；海底砂石规格 8～40 mm，介质电阻率 40 Ω·cm。
参比电极为饱和甘汞电极。
铝阳极在其他介质中的电化学性能应重新评定。
选型与安装
选型要点
- 水室与管板保护按内表面积和流速取电流密度，考虑铜合金或钛管板的电偶效应。
- 管道内壁按设计年限和检修周期确定单支质量，一般按检修周期 2～4 年更换。
需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。
安装要点
- 焊接式阳极焊后补涂，工作面不得涂漆；圆盘阳极螺栓紧固后检查电连接。
- 水室内布置避开进出水口高流速区。
质量与供货
按 GB/T 4948-2025 逐批出厂检验化学成分、表面质量、重量和尺寸；原材料、电化学性能、接触电阻、内部缺陷为可选项目，需要时在合同中注明。
随货文件与标志
- 阳极背面打印标志，至少包含生产批号；宜在工作面浇铸或打印生产者标志。
- 托盘打捆或木箱包装并用打包带加固；箱内附质量证明书和装箱清单。
- 质量证明书注明：供方名称、产品名称和规格型号、生产批号、重量和件数、检验结果、出厂日期、本文件编号。
- 运输不应沾污，宜贮存在干燥的室内库房。
华宇镁业 HYAL 铝锌铟系牺牲阳极材料已取得 DNV 型式认可；出厂检验按国标进行，可按需方 ITP 安排第三方见证检验并提供材质证明书（MTC）。
展开国标条文：型号标记、检验项目与抽样、质量要求
本产品执行 GB/T 4948-2025《铝合金牺牲阳极》（2025-04-25 发布，2025-08-01 实施，代替 GB/T 4948-2002）。适用于海水、淡海水（电阻率不超过 500 Ω·cm）、海泥、海底砂石、油气田产出水等腐蚀介质中的船舶、港工与海洋工程设施、海水冷却水系统、储罐和管道等工业领域阴极保护用铝阳极的设计、生产和检验；其他钢结构阴极保护用铝阳极参照使用。
化学成分代号：1 为 铝-锌-铟阳极、2 为 铝-锌-铟-硅阳极、3 为 铝-锌-铟-镁-钛阳极、4 为 铝-锌-铟-锡-硅-钛阳极、5 为 低铁含量的铝-锌-铟-硅阳极。
用途代号：H 船体用、T 液舱用、I 港工和海洋工程设施用、E 海水冷却水系统用、C 储罐用、P 管道用；结构型式代号：D 单铁脚焊接式、S 双铁脚焊接式、L 螺栓连接式、Y 圆盘状、Z 镯式。
型号表示：A ＋ 化学成分代号 ＋ 用途代号 ＋ 结构型式代号 － 规格代号。示例：铝阳极 A1HD-1：铝-锌-铟阳极（1 型），船体用（H），单铁脚焊接式（D），规格代号 1。
本产品常用型别 / 牌号：1型、4型、5型；其他型别按项目规格书供货。
GB/T 4948-2025 表17 检验项目
| 序号 | 检验项目 | 要求 | 试验方法 | 型式检验 | 出厂检验 |
|---|---|---|---|---|---|
| 1 | 原材料 | 6.1 | 7.1 | ● | ○ |
| 2 | 化学成分 | 6.2 | 7.2 | ● | ● |
| 3 | 电化学性能 | 6.3 | 7.3 | ● | ○ |
| 4 | 表面质量 | 6.4 | 7.4 | ● | ● |
| 5 | 接触电阻 | 6.5 | 7.5 | ● | ○ |
| 6 | 重量和尺寸 | 6.6 | 7.6 | ● | ● |
| 7 | 内部缺陷 | 6.7 | 7.7 | ● | ○ |
● 为必检项目，○ 为可选项目。
组批与抽样：采用同一批号原材料、同一工艺生产的同一生产批号的铝阳极为一批；每批产品出厂前均应进行出厂检验，并提供产品质量证书。
- 化学成分：每批于炉前或产品上分别取 3 个试样（每个试样 ≥20 g）。
- 重量和尺寸：同批同型号中随机取 10 个测定；不足 10 个时逐个检验或按甲方要求抽检。
- 表面质量：逐个检验。
- 电化学性能：每次试验至少 3 个试样，可从产品切割或炉前单独浇铸。
- 接触电阻：每批超过 50 个时至少抽 1 个；内部缺陷：单批 ≥100 个时随机取 2 个，不足 100 个取 1 个。
质量要求
- 铝锭纯度不低于 GB/T 1196-2023 中 Al99.70；锌锭不低于 GB/T 470-2008 中 Zn99.99；铟锭不低于 YS/T 257-2009 中 In9999。
- 镁纯度不低于 GB/T 3499-2023 中 Mg99.95A，或采用 GB/T 27677-2017 的 AlMg50/AlMg60/AlMg68 铝镁合金；锡锭不低于 GB/T 728-2020 中 Sn99.95；硅、钛采用 GB/T 27677-2017 规定的铝硅、铝钛中间合金。
- 钢管铁脚采用无缝钢管，扁钢铁脚采用钢板或钢带，材质宜与安装对象相同，或采用 GB/T 700、GB/T 712 规定的钢材；圆钢铁脚按 GB 1499.1，螺纹钢铁脚按 GB 1499.2。
- 螺栓连接式铝阳极的安装螺栓选用不锈钢，或与铁脚、安装对象相同的材质。
- 工作面可为铸造面，应保持干净，不沾油漆、油污；无氧化渣、毛刺、飞边。
- 表面裂纹宽度不超过 5 mm，每个阳极裂纹总数不超过 10 条（宽度 ≤0.5 mm 的裂纹不计）。
- 工作面允许铸造缩孔，最大深度不超过 10 mm 且不超过阳极厚度的 10%；冷隔深度不超过 10 mm、长度不超过阳极宽度的 3 倍（镯式不大于 150 mm）。
- 铁脚表面清洁无锈，喷砂处理达到 GB/T 8923.1-2011 中 Sa2.5。
常见问题
电厂循环水系统都能用铝阳极吗？
不能一概而论。国标所列海水冷却水系统用铝阳极面向海水介质；淡水循环水和高温工况需另行评估合金适用性。选型时请说明水质、温度、流速和被保护金属材质。
焊接式和圆盘状怎么选？
焊接式为长条形阳极，扁钢铁脚两端焊接在壳体或管壁上，规格覆盖 2.8～112.0 kg；圆盘状用螺栓固定在水室、端盖上，便于检修更换。按安装位置、检修条件和设计图纸确定。
海水系统里铝阳极和锌阳极怎么选？
按国标，海水中铝阳极实际电容量 ≥2400～2600 A·h/kg（因型别而异），锌阳极 ≥760～780 A·h/kg，同样电量铝阳极用量更少。两种阳极在电厂水室中都有使用，按设计文件确定。
安装时要注意什么？
焊接式阳极焊后补涂焊缝区域，工作面不得涂漆；圆盘阳极螺栓紧固后检查电连接。水室内布置时避开进出水口的高流速区。
询价需要提供哪些信息？
请提供系统名称和保护部位、水质、温度和流速、被保护金属材质、阳极安装图、化学成分型别和数量。交期和价格按规格、数量和检验要求确认。
