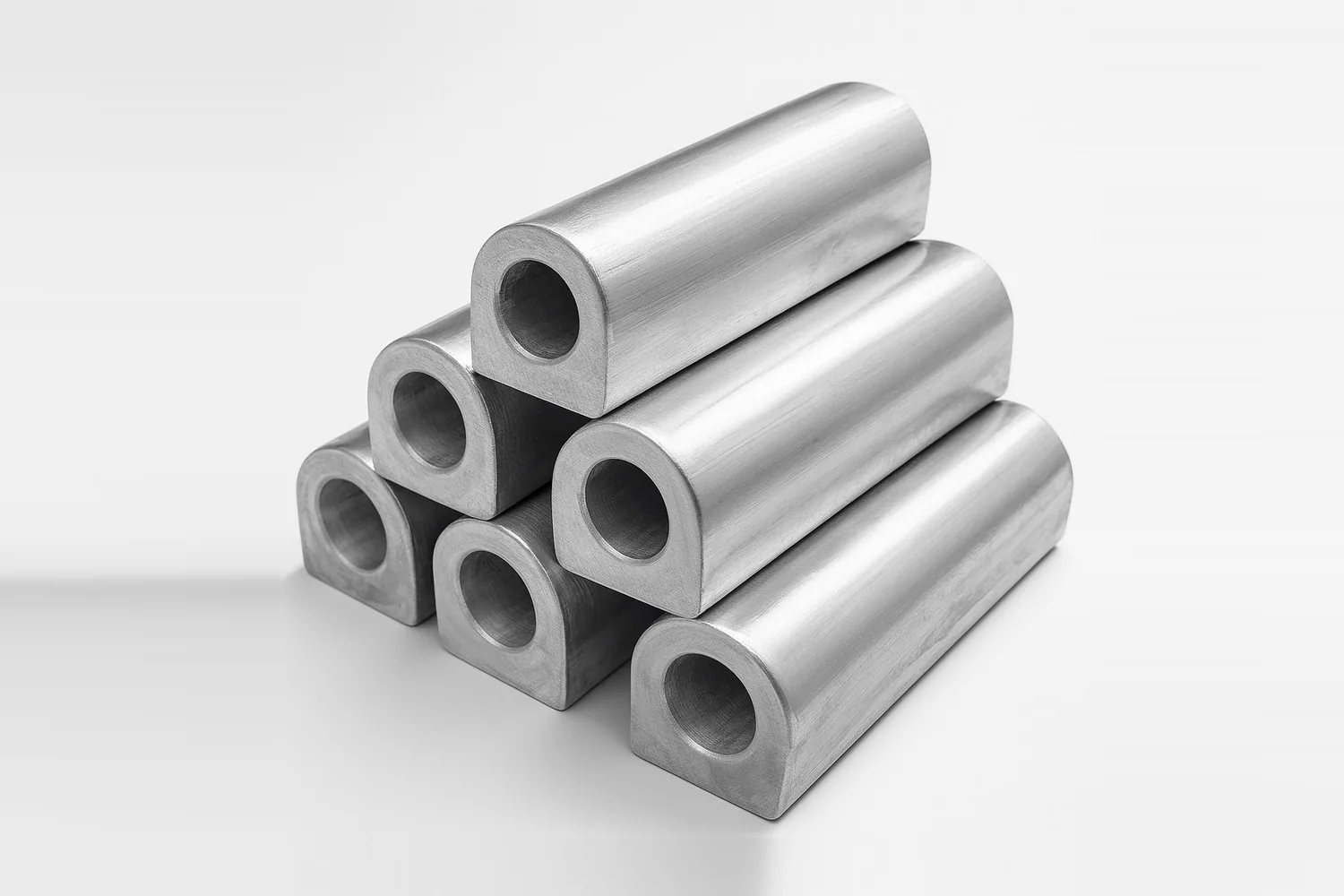

产品概述

管状铝合金阳极是空心圆管形的铝合金牺牲阳极，钢芯可为圆钢、钢管或带螺栓端头，用于穿越套管的环形空间、大口径海水管道内壁和其他狭长空间。GB/T 4948-2025 未列管状规格，内径、外径和长度按项目图纸或套管、管道规格定制，化学成分和电化学性能按该标准执行。

它依靠自身溶解输出保护电流，不接外加电流电源，与 MMO 管状辅助阳极不是同一类产品。铝阳极不宜用在高电阻率介质中，环空介质为淡水或高电阻率时应改用镁阳极；铝阳极与钢结构撞击有引发火花的可能，用于油气环境时按规范评估。

产品特点

内外径、长度按图定制
空心管状，内嵌钢芯
成分和电化学性能按国标检验
牺牲阳极，不接外加电源

适用范围

穿越套管环空内的管道保护
大口径海水管道内壁
狭长通道、井筒内的钢结构

结构与钢芯

阳极体外径、内径、长度按图纸；钢芯可为圆钢、钢管或带螺栓端头。
可分段供货，现场用连接件串接。

规格参数

执行 GB/T 4948-2025《铝合金牺牲阳极》，常用型别 1型、4型、5型。

本产品按图定制，无国标型号表；询价请提供尺寸图或套管、管道规格。

化学成分与电化学性能

GB/T 4948-2025 表15 化学成分（质量分数，%）

种类	Zn	In	Mg	Ti	Cd	Sn	Si	Cu	Fe	Al
1型	2.50~5.75	0.015~0.040	—	—	≤0.002	—	≤0.12	≤0.003	≤0.09	余量
4型	4.0~6.0	0.015~0.030	—	0.005~0.030	—	0.005~0.020	0.05~0.40	≤0.003	≤0.07	余量
5型	4.75~5.75	0.016~0.020	—	—	≤0.002	—	0.08~0.12	≤0.003	≤0.06	余量

本页仅列本产品常用型别，全部型别见系列技术资料。

GB/T 4948-2025 表16 电化学性能

种类	介质	开路电位 V	工作电位 V	实际电容量 A·h/kg	电流效率	消耗率 kg/(A·a)	溶解性能
1型、3型、5型	海水	−1.18~−1.10	−1.12~−1.05	≥2500	≥85%	≤3.50	表面溶解均匀，腐蚀产物容易脱落
4型	海水	−1.18~−1.10	−1.12~−1.05	≥2600	≥90%	≤3.37	表面溶解均匀，腐蚀产物容易脱落
1型、4型、5型	海泥	−1.15~−1.05	−1.10~−1.00	≥2000	≥70%	≤4.38	表面溶解均匀，腐蚀产物容易脱落
4型	淡海水	−1.15~−1.05	−1.12~−1.05	≥2500	≥85%	≤3.50	表面溶解均匀，腐蚀产物容易脱落
4型	海底砂石	−1.15~−1.05	−1.05~−0.95	≥2000	≥70%	≤4.38	表面溶解均匀，腐蚀产物容易脱落

海水采用天然海水或符合 GB/T 17848 规定的人造海水；海泥采用电阻率为 30～50 Ω·cm 的天然海泥或模拟电解液；淡海水电阻率为 70～80 Ω·cm；海底砂石规格 8～40 mm，介质电阻率 40 Ω·cm。

参比电极为饱和甘汞电极。

铝阳极在其他介质中的电化学性能应重新评定。

选型与安装

选型要点

提供套管内径、管道外径、长度和介质电阻率，由我们计算阳极尺寸与数量。
环空介质为淡水或高电阻率时应改用镁阳极。

需要选型计算时，请提供保护对象、介质电阻率、涂层状况和设计年限，我们出具计算书。

安装要点

阳极与被保护管道之间保持绝缘支撑，电缆或钢芯与管道可靠连接。
与钢结构撞击可能引发火花，油气环境按规范评估。

质量与供货

按 GB/T 4948-2025 逐批出厂检验化学成分、表面质量、重量和尺寸；原材料、电化学性能、接触电阻、内部缺陷为可选项目，需要时在合同中注明。

随货文件与标志

阳极背面打印标志，至少包含生产批号；宜在工作面浇铸或打印生产者标志。
托盘打捆或木箱包装并用打包带加固；箱内附质量证明书和装箱清单。
质量证明书注明：供方名称、产品名称和规格型号、生产批号、重量和件数、检验结果、出厂日期、本文件编号。
运输不应沾污，宜贮存在干燥的室内库房。

华宇镁业 HYAL 铝锌铟系牺牲阳极材料已取得 DNV 型式认可；出厂检验按国标进行，可按需方 ITP 安排第三方见证检验并提供材质证明书（MTC）。

展开国标条文：型号标记、检验项目与抽样、质量要求

本产品执行 GB/T 4948-2025《铝合金牺牲阳极》（2025-04-25 发布，2025-08-01 实施，代替 GB/T 4948-2002）。适用于海水、淡海水（电阻率不超过 500 Ω·cm）、海泥、海底砂石、油气田产出水等腐蚀介质中的船舶、港工与海洋工程设施、海水冷却水系统、储罐和管道等工业领域阴极保护用铝阳极的设计、生产和检验；其他钢结构阴极保护用铝阳极参照使用。

化学成分代号：1 为铝-锌-铟阳极、2 为铝-锌-铟-硅阳极、3 为铝-锌-铟-镁-钛阳极、4 为铝-锌-铟-锡-硅-钛阳极、5 为低铁含量的铝-锌-铟-硅阳极。

用途代号：H 船体用、T 液舱用、I 港工和海洋工程设施用、E 海水冷却水系统用、C 储罐用、P 管道用；结构型式代号：D 单铁脚焊接式、S 双铁脚焊接式、L 螺栓连接式、Y 圆盘状、Z 镯式。

型号表示：A ＋化学成分代号＋用途代号＋结构型式代号－规格代号。示例：铝阳极 A1HD-1：铝-锌-铟阳极（1 型），船体用（H），单铁脚焊接式（D），规格代号 1。

本产品常用型别 / 牌号：1型、4型、5型；其他型别按项目规格书供货。

GB/T 4948-2025 表17 检验项目

序号	检验项目	要求	试验方法	型式检验	出厂检验
1	原材料	6.1	7.1	●	○
2	化学成分	6.2	7.2	●	●
3	电化学性能	6.3	7.3	●	○
4	表面质量	6.4	7.4	●	●
5	接触电阻	6.5	7.5	●	○
6	重量和尺寸	6.6	7.6	●	●
7	内部缺陷	6.7	7.7	●	○

● 为必检项目，○ 为可选项目。

组批与抽样：采用同一批号原材料、同一工艺生产的同一生产批号的铝阳极为一批；每批产品出厂前均应进行出厂检验，并提供产品质量证书。

化学成分：每批于炉前或产品上分别取 3 个试样（每个试样 ≥20 g）。
重量和尺寸：同批同型号中随机取 10 个测定；不足 10 个时逐个检验或按甲方要求抽检。
表面质量：逐个检验。
电化学性能：每次试验至少 3 个试样，可从产品切割或炉前单独浇铸。
接触电阻：每批超过 50 个时至少抽 1 个；内部缺陷：单批 ≥100 个时随机取 2 个，不足 100 个取 1 个。

质量要求

铝锭纯度不低于 GB/T 1196-2023 中 Al99.70；锌锭不低于 GB/T 470-2008 中 Zn99.99；铟锭不低于 YS/T 257-2009 中 In9999。
镁纯度不低于 GB/T 3499-2023 中 Mg99.95A，或采用 GB/T 27677-2017 的 AlMg50/AlMg60/AlMg68 铝镁合金；锡锭不低于 GB/T 728-2020 中 Sn99.95；硅、钛采用 GB/T 27677-2017 规定的铝硅、铝钛中间合金。
钢管铁脚采用无缝钢管，扁钢铁脚采用钢板或钢带，材质宜与安装对象相同，或采用 GB/T 700、GB/T 712 规定的钢材；圆钢铁脚按 GB 1499.1，螺纹钢铁脚按 GB 1499.2。
螺栓连接式铝阳极的安装螺栓选用不锈钢，或与铁脚、安装对象相同的材质。
工作面可为铸造面，应保持干净，不沾油漆、油污；无氧化渣、毛刺、飞边。
表面裂纹宽度不超过 5 mm，每个阳极裂纹总数不超过 10 条（宽度 ≤0.5 mm 的裂纹不计）。
工作面允许铸造缩孔，最大深度不超过 10 mm 且不超过阳极厚度的 10%；冷隔深度不超过 10 mm、长度不超过阳极宽度的 3 倍（镯式不大于 150 mm）。
铁脚表面清洁无锈，喷砂处理达到 GB/T 8923.1-2011 中 Sa2.5。

常见问题

管状阳极有国标型号吗？

国标没有规定管状型号，按项目图纸定制；化学成分和电化学性能仍按国标检验。询价时请提供尺寸图，或套管内径、管道外径、长度和介质电阻率，由我们计算阳极尺寸与数量。

和 MMO 管状阳极有什么区别？

本产品是铝合金牺牲阳极，靠自身消耗提供保护电流，不接外加电流电源；MMO 管状阳极属于外加电流系统用的辅助阳极。两者用途和接线方式不同，不能混用或互相替代。

哪些环境不宜使用？

铝阳极不宜用在高电阻率介质中；环空介质为淡水或电阻率较高时，应改用镁阳极。铝阳极与钢结构撞击有引发火花的可能，用于油气环境时需按规范评估。

询价需要提供哪些信息？

请提供阳极内外径与长度（或套管内径、管道外径和长度）、结构图和安装方式、化学成分型别、介质条件和数量。交期和价格按规格、数量和检验要求确认。
