用来做什么？
这类电极采用铜/硫酸铜体系，为电位测量提供比较基准。施工时把它安装在指定测点，电缆引至测试桩、监测装置或相容的恒电位仪，便于后续读取和记录。它承担测量作用，不向结构供应保护电流。
与便携式电极相比，它固定在同一位置，不需要每次巡检重新布置。选型时重点确认埋设环境、保护外壳和电缆；长期埋设仍需安排投运前检查及运行期间的电位比对。
管道沿线监测
配合测试桩或采集装置，在指定位置记录管道电位。
储罐底板监测
施工时按布置图预埋，方便在储罐完工后读取不易接近位置的测量数据。
恒电位仪测量反馈
接入相容的参比输入端，为设备控制提供测量信号，接线和控制设置需一并核对。
选择时看哪些区别？
先确认埋在哪里
说明是管道沿线、罐底还是其他位置，并核对土壤或砂层的含水状况、温度和介质成分。
再选结构与保护方式
按埋设空间及施工受力情况确认外壳、内芯和保护措施。常规与凝胶配置应分别核对适用型号。
确定电缆接到哪里
根据测试桩或设备位置确定电缆长度、接口和保护要求，避免安装后长度不足或接口不配套。
安排后续检查
安装时留存位置和初始读数，并确定后续如何与其他合格电极进行比对。固定埋设不等于无需检查。
技术选型信息
下表供技术人员进一步确认型号和验收条件。电极结构、尺寸和电缆按项目实际安装条件确定。
| 项目 | 选型内容 |
|---|---|
| 电极体系 | 铜/硫酸铜；电解质形式与对应型号一并确认。 |
| 使用介质 | 提供土壤或砂层含水状况、温度及介质组成；含氯或特殊介质单独核对。 |
| 结构与外形 | 按埋设空间、施工荷载及保护方式确认外壳、内芯和尺寸。 |
| 引出电缆 | 明确护套材质、截面、长度、接线端及电缆保护要求。 |
| 电位核验 | 明确比较电极、溶液、温度、测量方法及验收允许偏差。 |
| 配套设备 | 核对参比输入、电位显示基准、接线极性及现场对照检查方式。 |
具体型号的尺寸、性能和验收条件以确认的产品资料及技术协议为准；测量记录须注明参比体系、温度、介质和测量状态。
选购前常见问题
固定式和便携式怎么选？
需要长期保留同一测点，或完工后难以接近测点时，可考虑固定埋设式；人员带着仪表逐点巡检时，通常考虑便携式，仍需核对现场介质。
名称中的“长效”是否表示不用检查？
不是。电极状态、周围土壤或砂层的接触情况都可能影响读数，应按项目计划定期比对，异常读数复核后再用于判断。
所有型号都有十年质保吗？
十年质保针对约定的凝胶参比电极。适用型号、使用环境、安装维护要求和质保范围，以双方确认的技术协议为准，不自动适用于所有长效电极。
详细技术资料
需要核对具体配置、检验或安装要求时，可展开以下资料，或下载完整 DataSheet。
结构与配套要求
| 配置项目 | 技术沟通要点 |
|---|---|

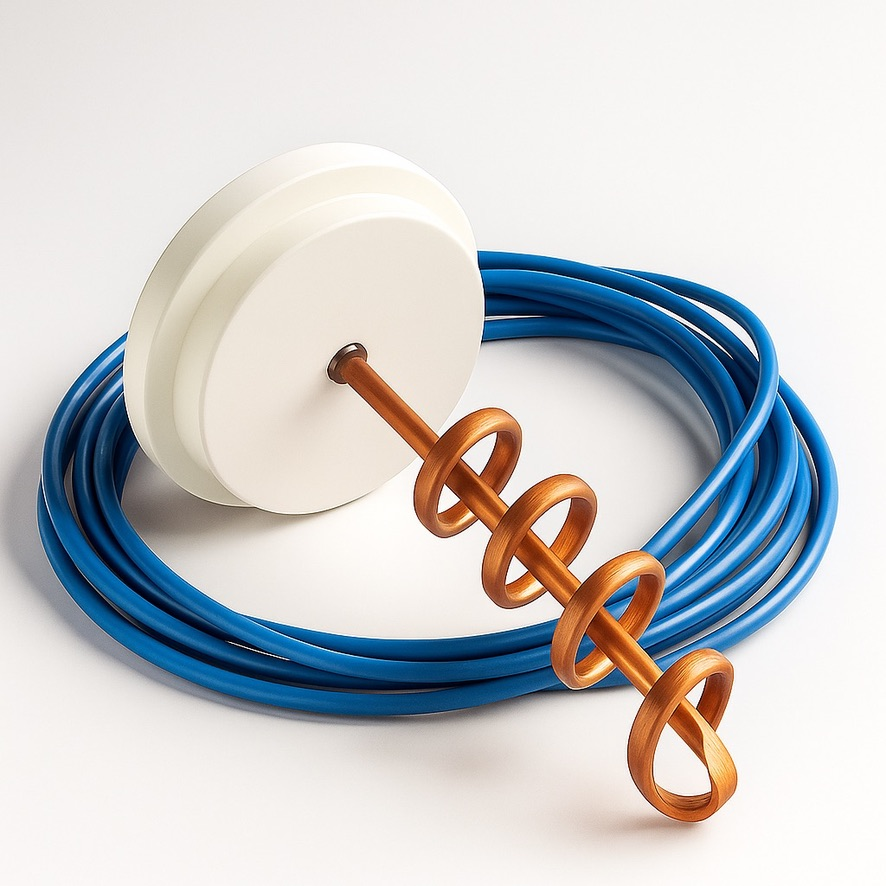

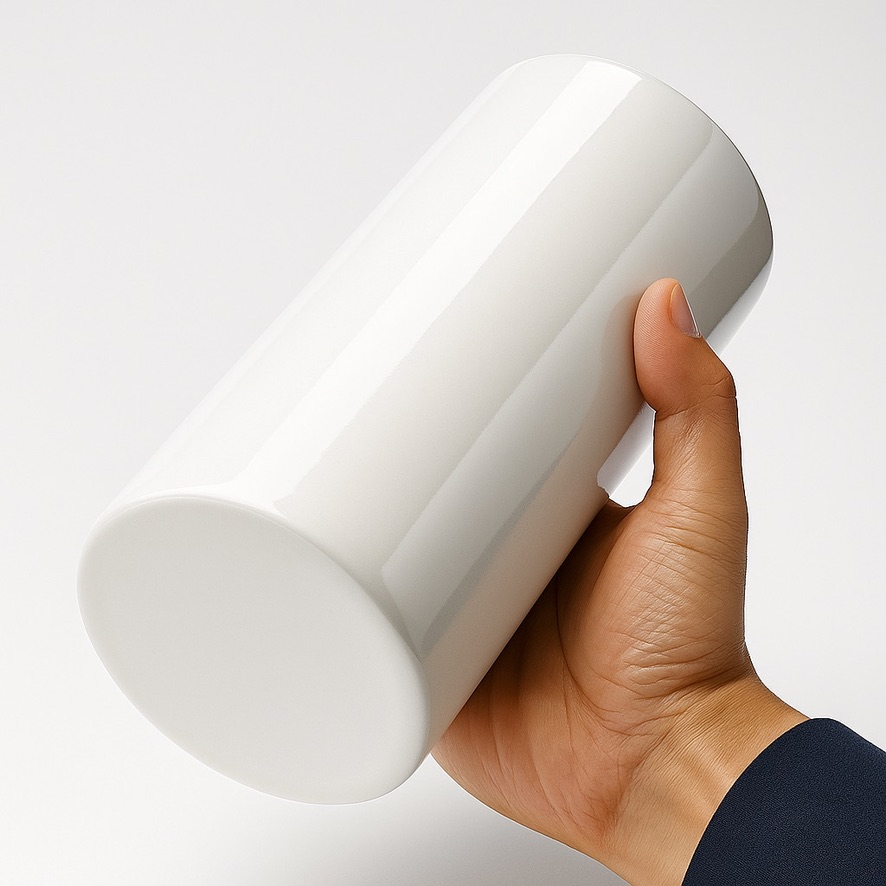

| 电极结构 | 陶瓷内芯及保护外壳按型号确认；选用聚合物壳体时同时明确材料和机械保护要求。 |
| 电解质配置 | 常规或凝胶配置分别确认型号、使用介质和启用方法，不混用维护要求。 |
| 信号与引线 | 电缆接至指定参比端子，记录走向及端子编号，并与保护电流回路区分。 |
| 配套及资料 | 保护管、接线箱、回填或保湿措施按项目列项；随货资料和核验记录按订单确认。 |
检验与交付要求
外观与标识
核对型号、编号、外壳及接触部位，检查电缆与密封连接有无损伤。
电位与回路
按约定条件进行电位对照检查，记录比较电极、溶液、温度、稳定过程及结果。
安装留档
回填前核对测点位置、电缆编号及连接，保存埋设记录和投运初始读数。
安装与使用要求
埋设与保护
按图纸布置并保持电极与周围介质有效接触，避免直接冲击、挤压及拉拽电缆；施工覆盖前完成检查。
运行核验
建立定期对照计划；出现异常读数时核查介质接触、引线、比较电极与仪器，控制回路异常按系统程序处理。
相关标准与适用条件
GB/T 21246-2020
埋地钢质管道阴极保护参数测量方法；用于相关管道测量项目的方法选择。
GB/T 21448-2017
埋地钢质管道阴极保护技术规范；用于相关管道系统的技术要求。
以上为相关应用标准，状态核对日期为2026-09-27，不替代具体型号的产品检验或质保条款；储罐项目按其适用文件确认。
