产品概述

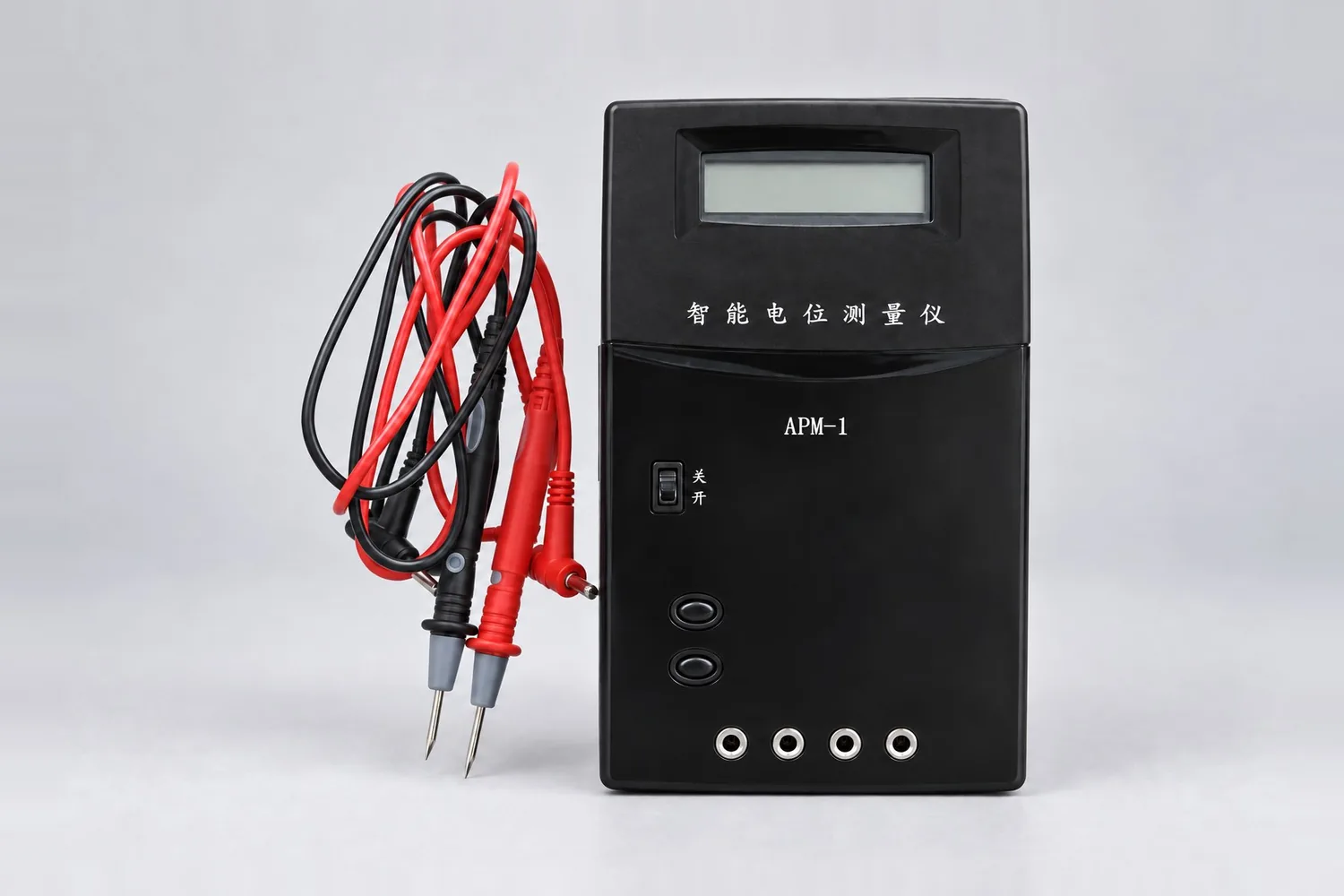

电位测量仪配合极化探头进行试片断电测量，并通过电位—时间曲线拟合外推断电瞬间的电位，供管道巡检和阴极保护检测使用。仪表可显示通电电位和断电电位；测量结果应结合探头布置、参比体系、断电时序及现场干扰条件判断。
主要技术指标：测量范围 0～±5000 mV，测量精度 ±2.5 mV，可存储 100 组数据，工作电压 7.5～9.25 V，工作电流 50 mA（瞬间电流上限 100 mA）。仪器与埋地极化探头或便携式极化探头配套：前者用于固定监测点，后者用于巡检排查。读数还与试片埋设和极化时间等现场条件有关，测量方法参照 GB/T 21246。
产品特点
- 试片断电法，曲线拟合外推
- 配合极化探头使用
- 显示通电与断电电位
- 固定测点或巡检配套
适用范围
- 管道极化电位测量
- 杂散电流干扰区电位评价
- 阴极保护验收与年度检测
执行与参考标准
- GB/T 21246-2020 埋地钢质管道阴极保护参数测量方法
- GB/T 21448-2017 埋地钢质管道阴极保护技术规范
- SY/T 0036-2016 埋地钢质管道强制电流阴极保护设计规范
- SY/T 0029-2012 埋地钢质检查片应用技术规范
技术参数
电极电位测量仪 主要参数
| 项目 | 指标 |
|---|---|
| 测量范围 | 0～±5000 mV |
| 测量精度 | ±2.5 mV |
| 存储量 | 100 组 |
| 工作电压 | 7.5～9.25 V |
| 工作电流 | 50 mA（最大瞬间电流 100 mA） |
| 显示数据 | 通电电位和断电电位 |
结构与配置
- 技术指标见下表；与极化探头、试片配套使用。
配置要点
| 测量对象 | 管地电位或试片电位 |
|---|---|
| 配套元件 | 参比电极、测试线及所需试片 |
| 性能确认 | 量程、精度、输入阻抗及采样 |
选型与询价
- 与埋地极化探头或便携式极化探头配套订购。
询价请提供
- 需要测量的电位类型
- 量程和精度
- 采样及断电时序要求
- 数据存储或导出要求
- 校准文件与数量
注意事项
- 消除或评估IR降取决于测量方法和现场条件，不由仪器名称保证。
安装与使用
- 把仪器接到极化探头的试片和参比端子，按说明书选择测量模式；读数后记录通电电位和断电电位。
质量与供货
- 绝缘接头：按 SY/T 0516 进行绝缘电阻、耐压、水压与气密试验和焊缝无损检测，随附报告。
- 铝热焊剂：防潮包装、牌号标识清晰，焊粉与模具配套试焊合格。
- 填包料：配比与含水率符合要求，包装完整。
- 电气件：电火花间隙动作电压与导通电压、避雷器伏安特性、去耦合器直流隔离与交流导通参数出厂测试。
- 出厂文件：合格证、检验报告、使用说明。
每批产品随附产品合格证、出厂检验记录和装箱清单；需要型式试验报告、第三方检测或按项目 ITP 见证检验时，请在合同中注明。
常见问题
选购前要明确哪些测量条件？
先说明需要记录通电电位、试片断电电位还是其他数据，以及固定测点或移动巡检用途。配用探头、参比体系、现场干扰和检验要求一并核对，便于确认仪表与测量方法。
测量时需要切断恒电位仪吗？
本仪表介绍采用试片断电与曲线拟合方法，测量时可保持阴极保护电源运行。实际接线、断电时序和测量条件按所配仪表与探头说明核对，并记录测点及运行状态。
需要配哪种极化探头？
与埋地极化探头或便携式极化探头配套订购。固定监测点用埋地极化探头，与管道同期埋设；巡检和干扰排查用便携式极化探头，临时插入土壤测量。
询价需要提供哪些信息？
请说明需要测量的电位类型、量程和精度、采样及断电时序要求、数据存储或导出要求、是否需要校准文件以及数量。价格和交期按规格、数量和配置确认。
